W415-2845 / B / 11.10.20
84
IOM
MIO

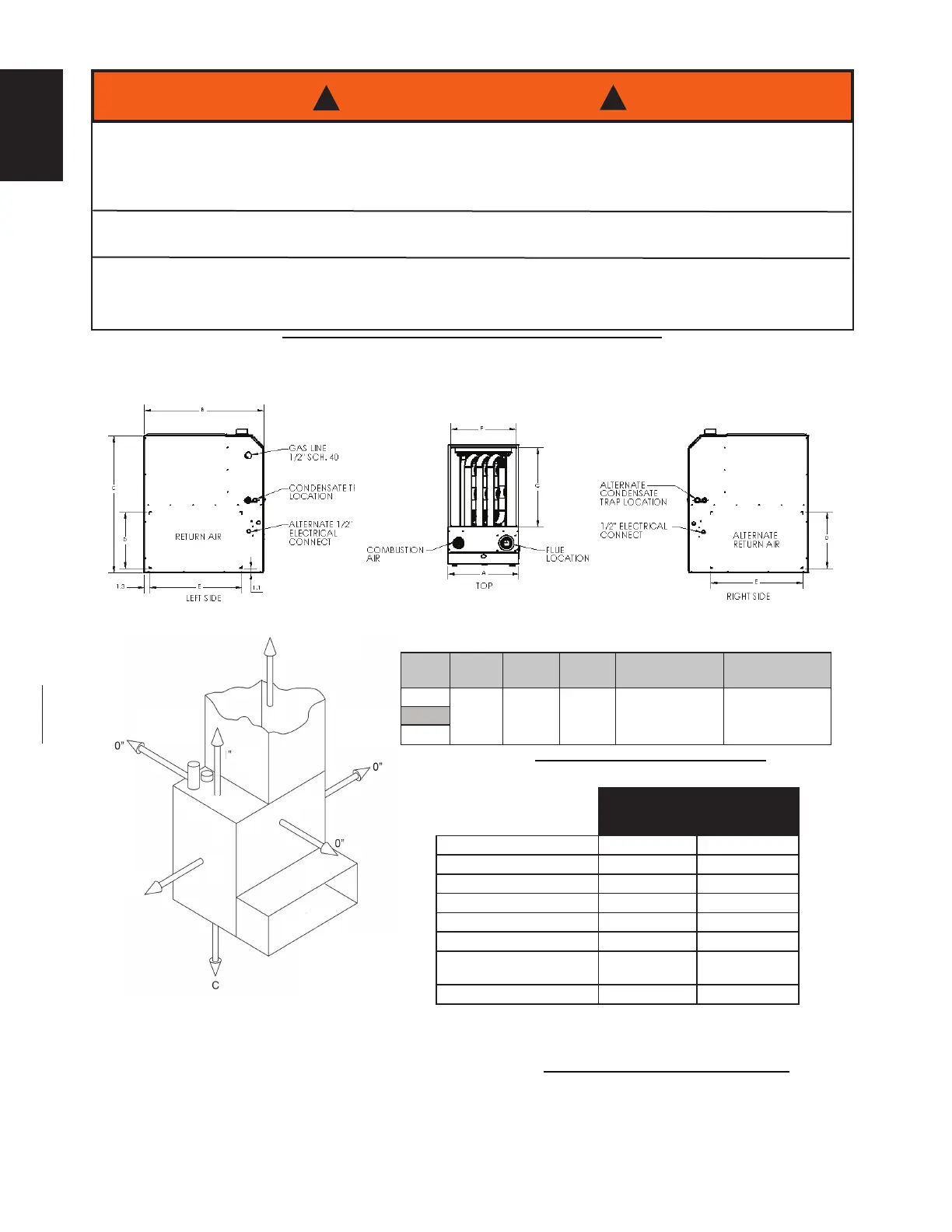

FIGURE 1 - DIMENSIONS DE LA FOURNAISE ET DÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES
H3.6A
LORSQUE CETTE FOURNAISE EST INSTALLÉE DANS UN GARAGE D’ENTREPOSAGE,
LES BRÛLEURS ET L’ALLUMEUR DE LA FOURNAISE DOIVENT SE TROUVER AU MOINS
À 18’’ (457 MM) AU-DESSUS DU PLANCHER, ET CE, AFIN D’ÉVITER QUE DES VAPEURS
INFLAMMABLES, PRÉSENTES DANS LE GARAGE, PRENNENT FEU.
POUR ÉVITER QUE LES VÉHICULES ENDOMMAGENT LA FOURNAISE, ELLE DOIT ÊTRE
INSTALLÉE DANS UN ENDROIT APPROPRIÉ OU ÊTRE PROTÉGÉE.
SI CES INSTRUCTIONS NE SONT PAS SUIVIES À LA LETTRE, UN INCENDIE OU UNE
EXPLOSION POURRAIENT S’ENSUIVRE, CAUSANT DES DOMMAGES MATÉRIELS, DES
BLESSURES CORPORELLES OU DES PERTES DE VIE.
AVERTISSEMENT
!
!
0
Top
NOTES:
S - Service clearance 24 inches or more.
All models approved for closet installation.
Flux d’air
Plénum 1/2’’
(13 mm) de
chaque côté
Filtre
Côté(s)
Devant
Dessus
Évacuation
O* et S
NOTES :
S - Dégagement pour l’entretien, au moins 24 pouces (610 mm)
C - Plancher combustible (excepté le tapis ou les
carreaux autres qu’en céramique)
Tous les modèles sont approuvés pour installation dans
un placard.
DÉBIT Largeur Profondeur Hauteur Sortie d’air Retour d’air
K/Btu/hr A B C (F x G) (D x E)
40
17 1/2"
(445 mm)
29 1/2"
(749 mm)
34”
(864mm)
16 1/4" x 19 5/8"
(413 mm x 499 mm)
14" x 23"
(356 mm x 584 mm)
60
80
TABLEAU A - DIMENSIONS DE LA FOURNAISE
H12.6.11
H12.11.6
CIRCULATION
ASCENDANTE
CIRCULATION
HORIZONTALE
DESSUS 0 0
DESSUS DU PLÉNUM 1/2" (13mm) 1/2" (13mm)
DEVANT 0* 0*
ARRIÈRE 0 0
CÔTÉS 0 0**
BAS 0*** 0
CONDUIT DE RACCORDE-
MENT
00
ENCEINTE PLACARD PLACARD
*24" (610mm) REQUIS POUR L’ENTRETIEN
**SORTIE D’AIR / 1/2" (13mm) RETOUR D’AIR
*** APPROUVÉ POUR INSTALLATION DANS UN PLACARD, SUR UN PLANCH
COMBUSTIBLE
TABLEAU B - DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLE
