2.2) Instalación típica

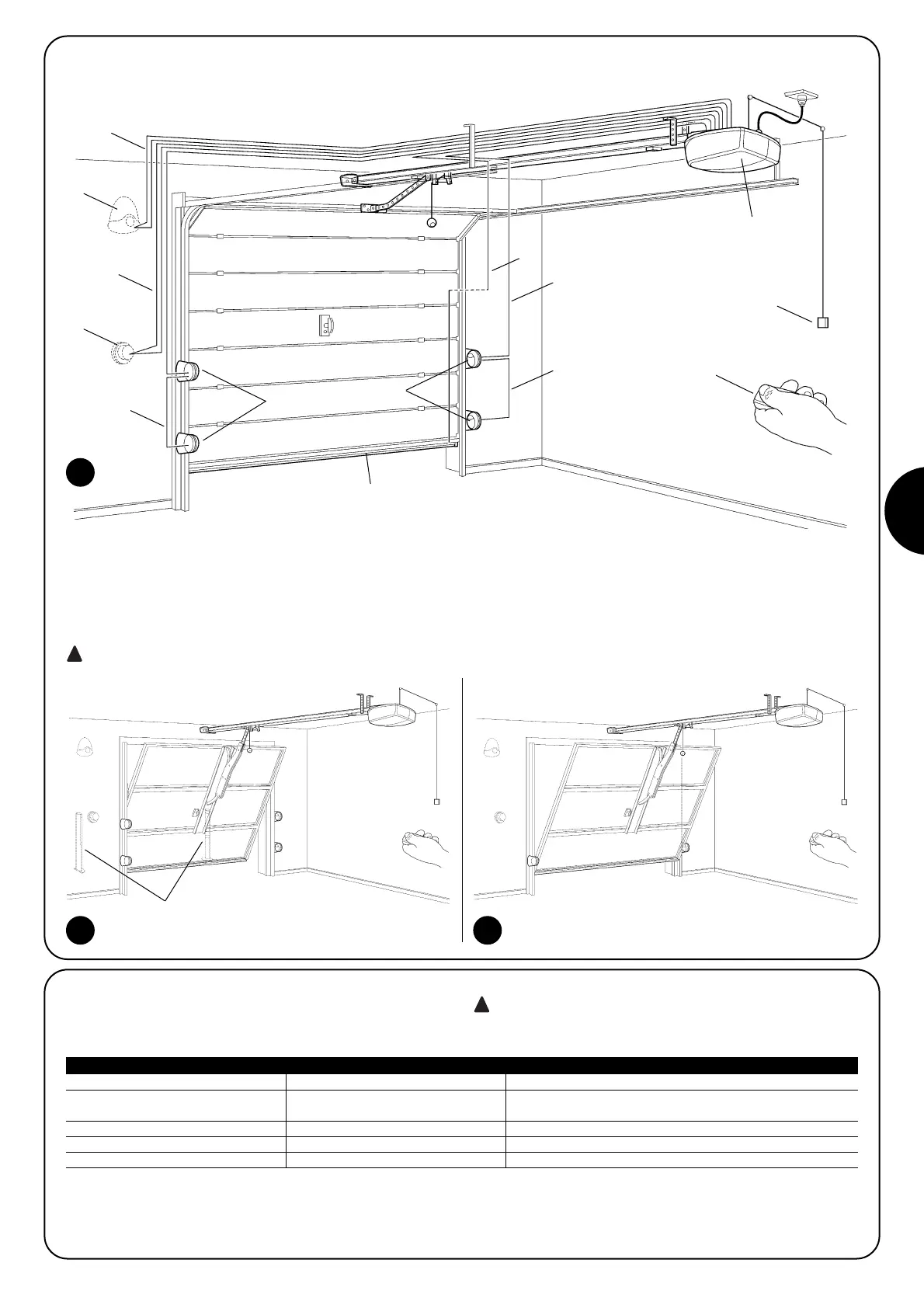

En la figura 2, se muestra la instalación típica para una puerta seccional.
2
1 SPIN
2 Fotocélulas
3 Fotocélulas en columna (fig. 3))
4 Banda principal
5 Luz intermitente con antena
incorporada
6 Antena
7 Selector de llave
8 Tirador función PP
En las figuras 3, 4 se muestran las instalaciones típicas para una puerta basculante desbordante y no desbordante.
Para instalaciones en puertas basculantes es necesario el accesorio SPA5.
3 4
5
6
C
B
A
2
2
4
B
B
D
8
7
1
3
2.3) Listado de los cablesi
En la instalación típica de la figura 2 se indican también los cables
necesarios para las conexiones de los diversos dispositivos; en la
tabla N°6 se indican las características de los cables.
Los cables utilizados deben ser adecuados para el tipo de
instalación; por ejemplo, se aconseja un cable tipo H03VV-F
para la instalación en interiores.
Nota 1: los dos cables 2x0,5mm
2
pueden reemplazarse por un solo cable 4x0,5mm
2
.
Nota 2: si se incorpora más de una banda sensible véase el capítulo “7.3.2 Entrada STOP”, para el tipo de conexión aconsejada
Nota 3: para la conexión de las bandas sensibles en las puertas hay que utilizar dispositivos oportunos que permitan la conexión también
con la puerta en movimiento.
Conexión Tipo de cable Longitud máxima admitida
A: Luz intermitente con antena N°1 cable 2x0,5mm
2
20m
5mm
2
N°1 cable blindado tipo RG58 20m (aconsejado menor que 5 m)
B: Fotocélulas N°1 cable 2x0,5mm
2
30m
C: Selector de llave N°2 cables 2x0,5mm
2
(nota 1) 50m
D: Banda sensible principal N°1 cable 2x0,5mm
2
(nota 2-3) 30m
Tabla N°6: listado de los cables
