7.3.2) Entrée STOP
STOP est l’entrée qui provoque l’arrêt immédiat de la manœuvre sui-
vi d’une brève inversion. On peut connecter à cette entrée des dis-
positifs avec sortie à contact normalement ouvert “NO”, normale-
ment fermé “NF” ou des dispositifs avec sortie à résistance constan-
te 8,2kΩ, par exemple des barres palpeuses.
Comme pour BlueBUS, la logique reconnaît le type de dispositif
connecté à l’entrée STOP durant la phase de reconnaissance (voir
paragraphe “7.2.4 Reconnaissance d’autres dispositifs”); ensuite on
a un STOP quand une variation quelconque se vérifie par rapport à
l’état reconnu.
En adoptant certaines solutions on peut connecter à l’entrée STOP
plus d’un dispositif, même de type différent:
• Plusieurs dispositifs NO peuvent être connectés en parallèle entre
eux sans aucune limite de quantité.
• Plusieurs dispositifs NV peuvent être connectés en parallèle entre
eux sans aucune limite de quantité.
• Deux dispositifs avec sortie à résistance constante 8,2kΩ peuvent
être connectés en parallèle; s’il y a plus de 2 dispositifs, tous doi-
vent être connectés en “cascade” avec une seule résistance ter-
minale de 8,2kΩ
• Il est possible de combiner NO et NF en mettant les deux contacts
en parallèle, en prenant la précaution de mettre en série au
contact NF une résistance de 8,2kΩ (cela donne aussi la possibi-
lité de combiner 3 dispositifs: NO, NF et 8,2kΩ).
Si l’entrée STOP est utilisée pour connecter des dispo-
sitifs ayant des fonctions de sécurité, seuls les dispositifs
avec sortie à résistance constante 8,2kΩ garantissent la
catégorie 3 de sécurité aux pannes selon la norme EN
954-1.
Photocellule h = 50
avec intervention en fermeture
PHOTO II
Photocellule h = 100
avec intervention en fermeture
PHOTO 1
Photocellule h = 50 avec intervention
aussi bien en fermeture qu’en ouverture
PHOTO 1 II
Photocellule h = 100 avec intervention
aussi bien en fermeture qu’en ouverture
PHOTO 2
Photocellule avec intervention
en ouverture
PHOTO 2 II
Photocellule avec intervention
en ouverture
PHOTO 3
CONFIGURATION NON AUTORISÉE

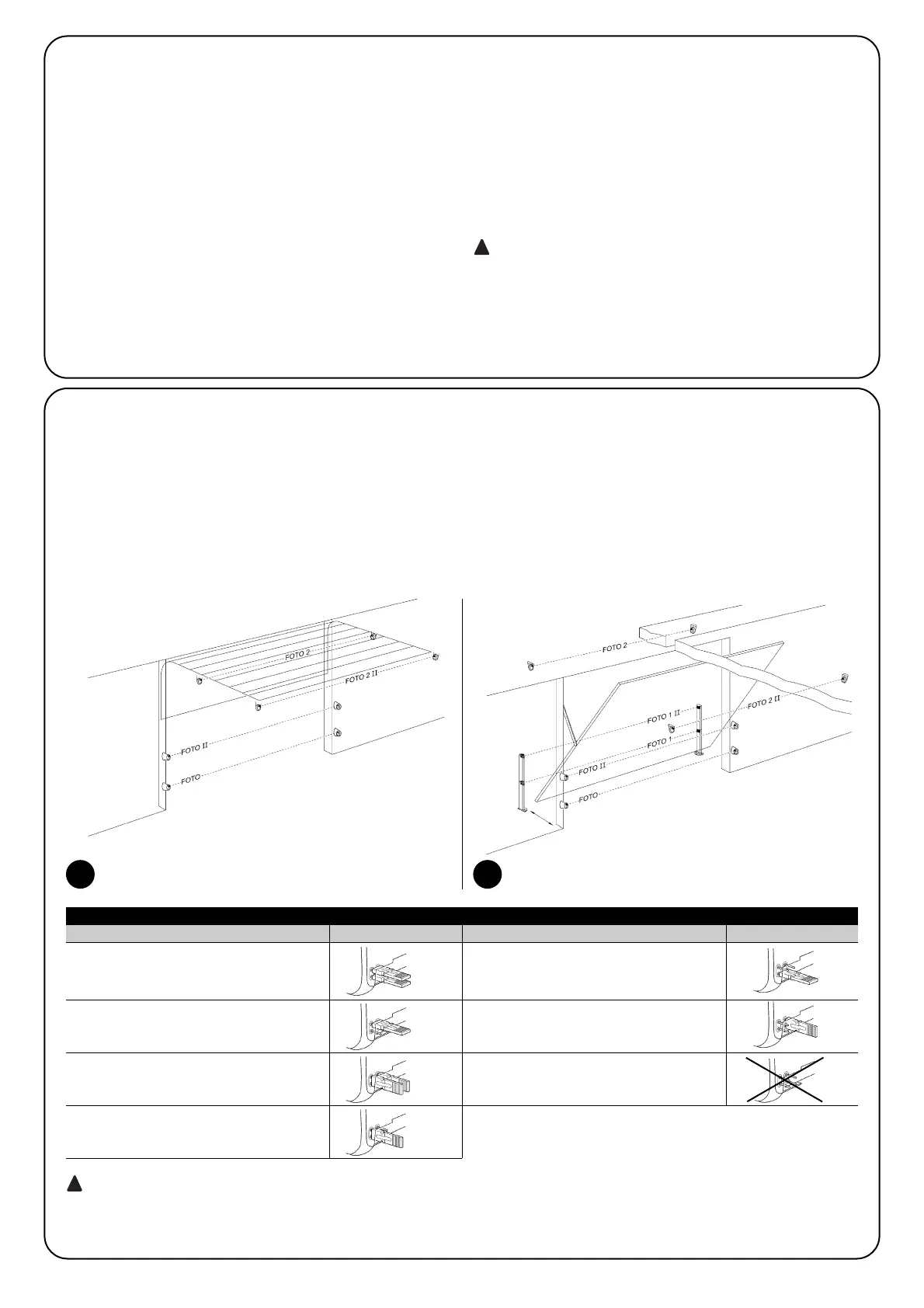

7.3.3) Photocellules
Le système “BlueBUS” permet, à travers l’adressage avec les cava-
liers prévus à cet effet, la reconnaissance des photocellules de la
part de la logique et d’attribuer la fonction de détection correcte.
L’opération d’adressage doit être faite aussi bien sur TX que sur RX
(en plaçant les cavaliers de la même manière) en vérifiant qu’il n’y a
pas d’autres paires de photocellules ayant la même adresse. Dans
un automatisme pour portes sectionnelles ou basculantes non
débordantes, il est possible d’installer les photocellules suivant les
indications de la figure 44. Dans un automatisme pour portes bas-
culantes débordantes, se reporter à la figure 45.
Photo 2 et photo2II sont utilisées dans des installations particulières
qui nécessitent la protection complète de l’automatisme, même en
ouverture.
Après l’installation ou l’enlèvement de photocellules, il faudra effec-
tuer dans la logique la phase de reconnaissance comme le décrit le
paragraphe “7.3.4 Reconnaissance d’autres dispositifs”.
Sur SN6021, la sortie BlueBUS a une charge maximum de 2 unités.
Sur SN6031 et SN6041, la charge maximum est de 6 unités; une paire de photocellules absorbe une puissance équi-
valente à 1 unité BlueBUS.
44 45
Tableau N°21: adresses des photocellules
Photocellule Cavaliers Photocellule Cavaliers
