94
3.4) Elektrische Anschlüsse
Alle elektrischen Anschlüsse müssen ohne Spannung
zur Anlage und mit abgetrennter, eventueller Pufferbatte-
rie ausgeführt werden.

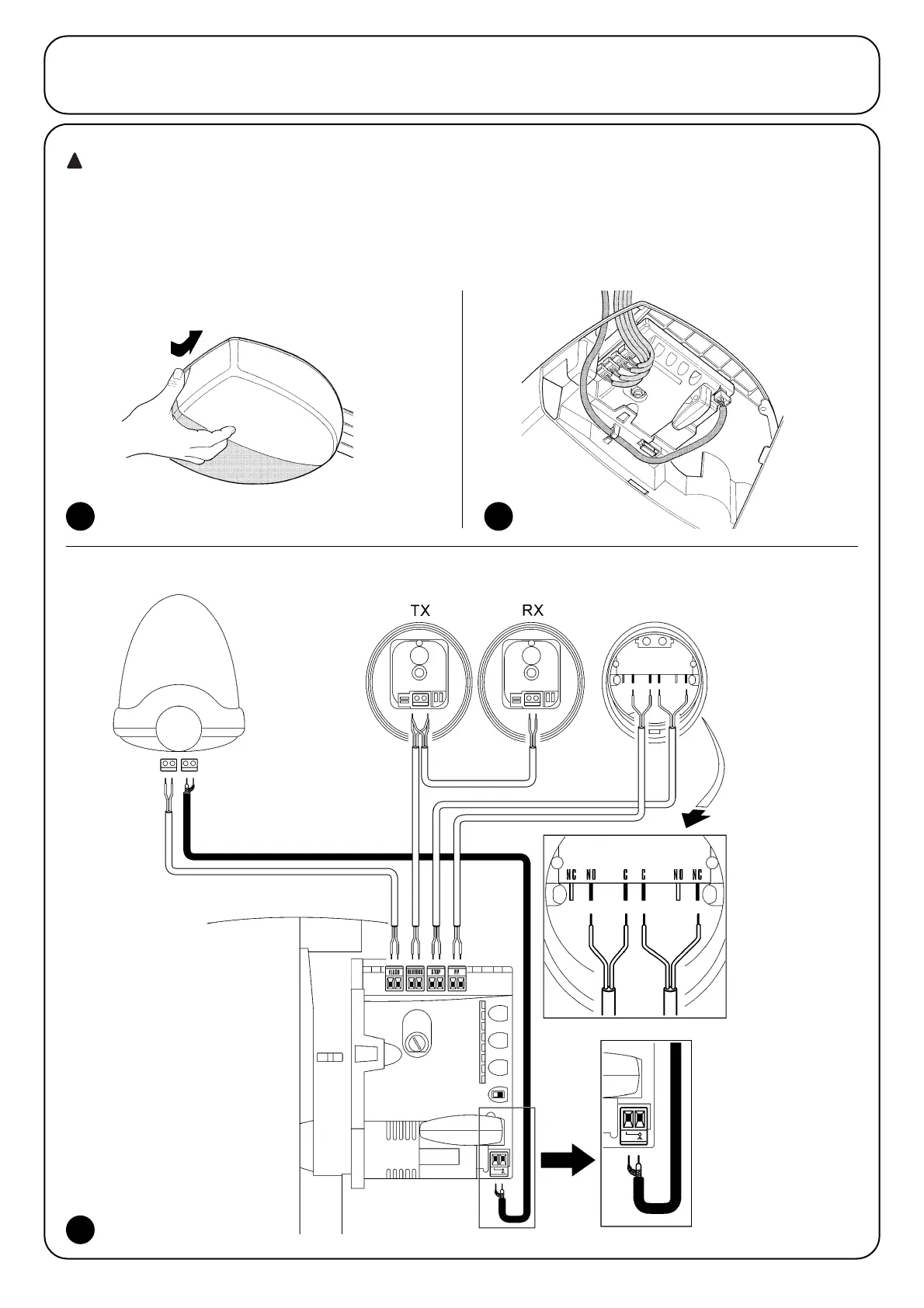

1. Um den Schutzdeckel zu entfernen und Zugang zur elektroni-
schen Steuerung von SPIN zu erhalten, muss seitlich auf diesen
gedrückt werden, dann den Decken drehen – siehe Abbildung 34.
2. Die Verbindungskabel zu den anderen Vorrichtungen durch die
Bohrung führen. Die Kabel 20÷30cm länger als notwendig lassen.
Das Antennekabel durch den Kabelhaltering führen. Siehe Tabel-
le Nr. 6 für den Kabeltyp und Abbildung 2 für die Anschlüsse.
3. Die Anschlüsse der Kabel nach dem Plan in Abbildung 36 aus-
führen. Der Einfachheit wegen können die Klemmen abgezogen
werden.
34 35
36
3.3) Installation der verschiedenen Vorrichtungen
Die Installation der anderen vorgesehenen Vorrichtungen nach den jeweiligen Anweisungen ausführen. In Punkt “3.5 Beschreibung der elek-
trischen Anschlüsse” und in Abbildung 2 die Vorrichtungen überprüfen, die an SPIN angeschlossen werden können.
LUCYB MOFB MOSE
