125
E
4.5) Funciones predefinidas
La central de control del SPIN dispone de algunas funciones programa-
bles; tales funciones se regulan en fábrica con una configuración que
debería satisfacer la mayoría de las automatizaciones; sin embargo, las
funciones pueden modificarse en cualquier momento mediante un pro-
cedimiento de programación oportuno; a tal fin véase el párrafo “7.2
Programaciones”.
4.6) Radiorreceptor
Para el accionamiento a distancia del SPIN, la central de control incor-
pora el conector SM para radiorreceptores tipo SMXI o SMXIS. En el
SPIN20KCE y SPIN21KCE el radiorreceptor ya está conectado.

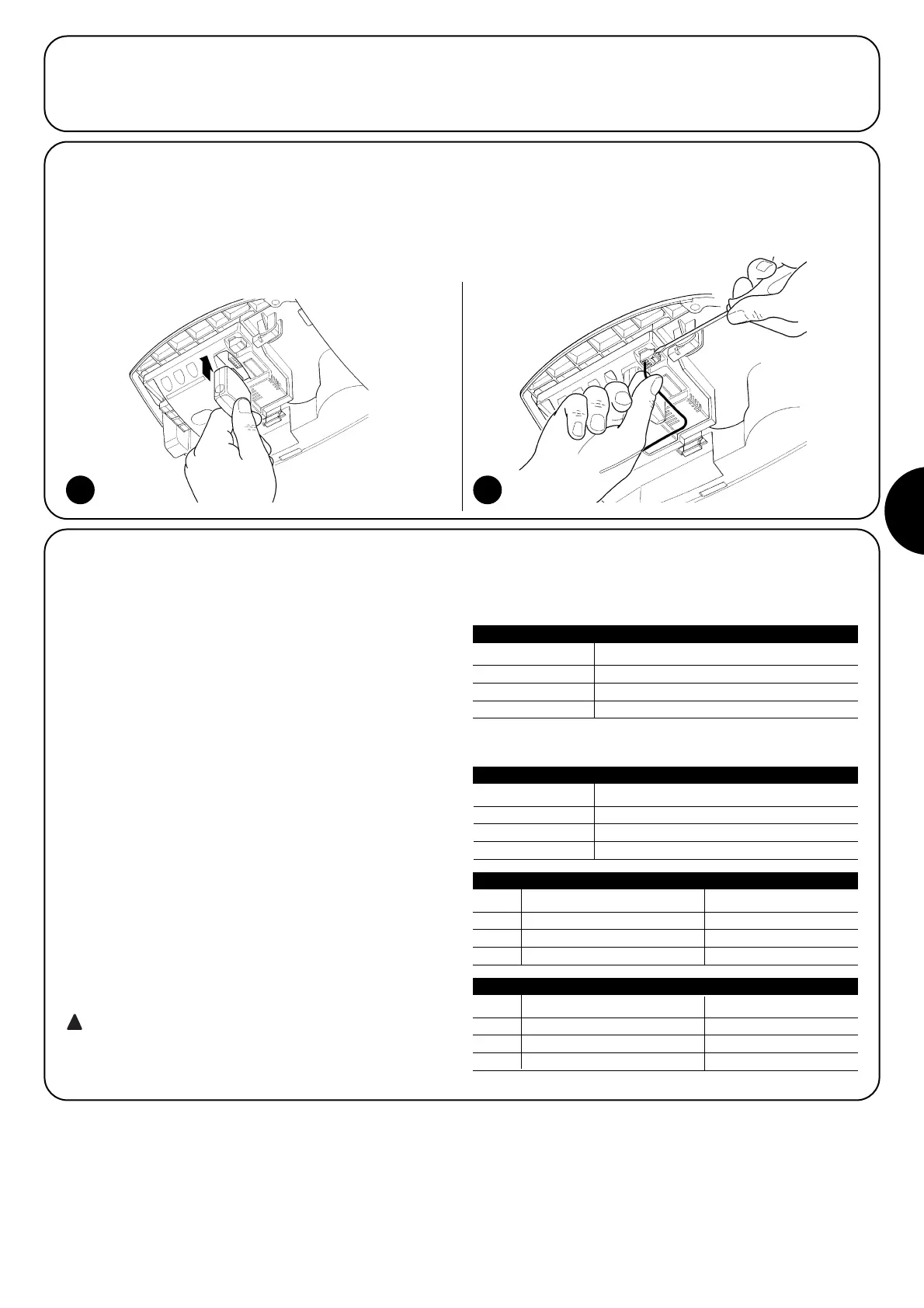

En los SPIN30, SPIN40, SN6031 y SN6041 para conectar el radiorre-
ceptor siga las instrucciones de las figuras 39 y 40.
1. Conecte el radiorreceptor ejerciendo una ligera presión
2. Si no se utiliza la antena incorporada en LUCYB u otro tipo de ante-
na exterior, enrosque el cable rígido montado en el receptor en el
borne de la antena.
39
1 MANDO “PP”
2 MANDO "APERTURA PARCIAL"
3 MANDO “ABRIR”
4 MANDO “CERRAR”
Tabla N°8: mandos disponibles en Modo II
4.6.1) Memorización de los transmisores
Cada transmisor es reconocido por la central a través de un "código" que es diferente del de cualquier otro transmisor. Por tal razón, se
requiere una etapa de "memorización" con la que se prepara a la central para que reconozca cada uno de los transmisores. La memoriza-
ción de los transmisores puede ejecutarse de 2 modos:
Modo I: en este modo la función de los botones del transmisor es
fija y a cada botón corresponde en la central el mando indicado en
la tabla N°7; se lleva a cabo una sola etapa para cada transmisor del
que se memorizan todos los botones; durante esta fase no interesa
qué botón se tiene presionado y se ocupa un solo espacio en la
memoria. Por lo general, en modo I, un transmisor puede accionar
un automatismo solo.
Modo II: en este modo cada botón del transmisor puede asociarse
a uno de los 4 mandos posibles de la central indicados en la tabla
N°8; para cada fase se memoriza un botón solo, es decir aquel pre-
sionado durante la memorización. En la memoria se ocupa un lugar
por cada botón memorizado.
En el modo II los diversos botones del mismo transmisor pueden uti-
lizarse para dar órdenes a la misma automatización o para accionar
diversas automatizaciones. Por ejemplo en la tabla N° 9 se acciona
sólo la automatización “A” y los botones T3 y T4 están asociados al
mismo mando; o bien, en el ejemplo de la tabla N°10 donde se
accionan 3 automatizaciones “A” (botones T1 y T2), “B” (botón T3)
y “C” (botón T4).
Puesto que el procedimiento de memorización cuenta
con un tiempo límite de 10s, es necesario leer antes las
instrucciones indicadas en los siguientes párrafos y des-
pués ejecutarlas.
Botón T1 Mando “PP”
Botón T2 Mando “Apertura parcial”
Botón T3 Mando “Abrir”
Botón T4 Mando “Cerrar”
Tabla N°7: memorización Modo I
Botón T1 Mando “Abrir” Automatización A
Botón T2 Mando “Cerrar” Automatización A
Botón T3 Mando “Apertura parcial" Automatización A
Botón T4 Mando “Apertura parcial" Automatización A
Tabla N°9: 1° ejemplo de memorización en Modo II
Botón T1 Mando “Abrir” Automatización A
Botón T2 Mando “Cerrar Automatización A
Botón T3 Mando “PP” Automatización B
Botón T4 Mando “PP” Automatización C
Tabella N°10: 2° esempio di memorizzazione in Modo II
Nota: los transmisores monocanal disponen del botón T1 solo, los transmi-
sores bicanal disponen de los botones T1 y T2 solos.
40
