61
F
2.2) Installation typique

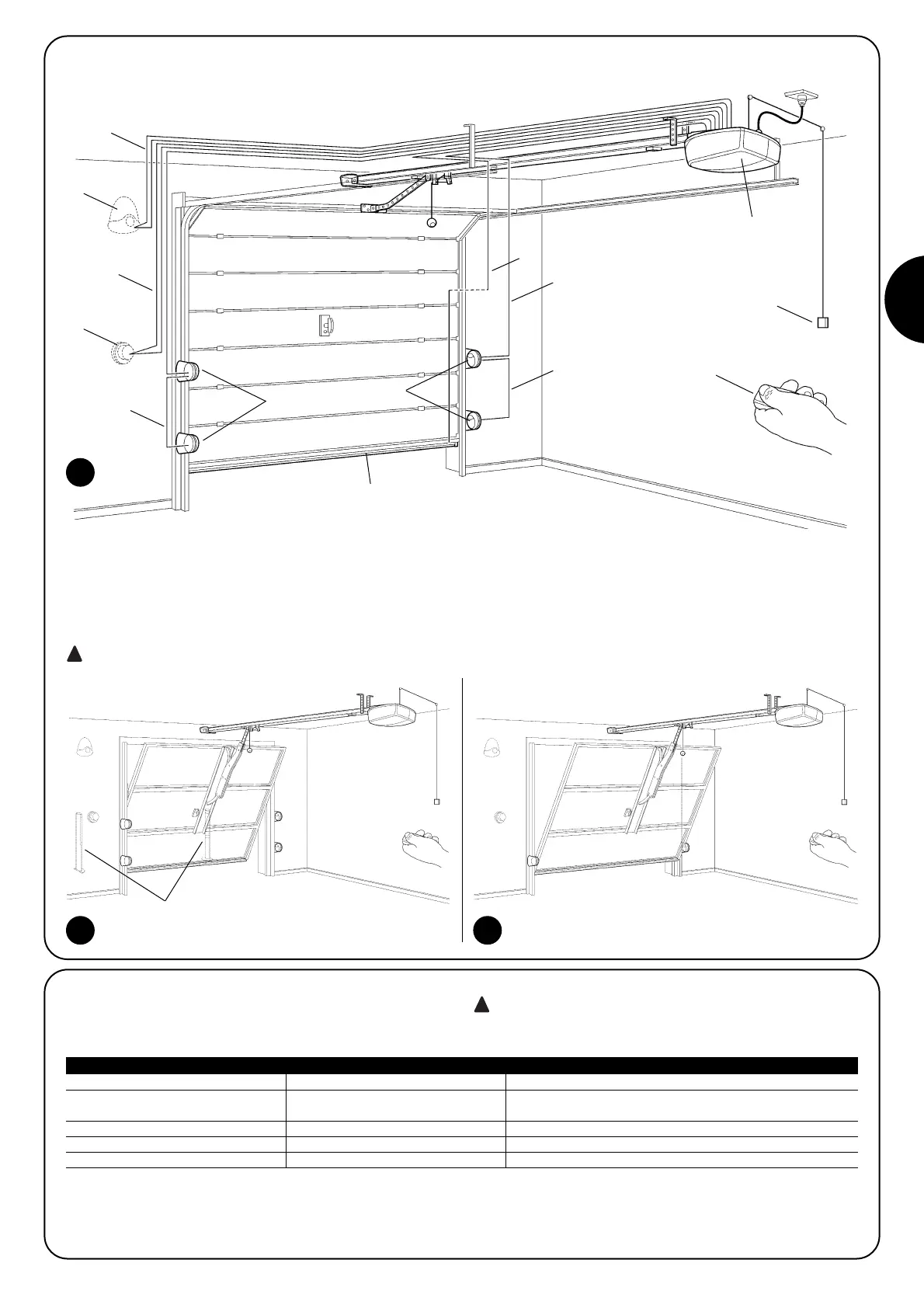

La figure 2 présente l’installation typique pour une porte sectionnelle.
2
1 SPIN
2 Photocellules
3 Photocellules sur colonne (fig. 3)
4 Bord primaire
5 Clignotant avec antenne
incorporée
6 Sélecteur à clé
7 Cordon fonction PP
8 Émetteur radio
Les figures 3 et 4 présentent les installations typiques pour une porte basculante débordante et non débordante.
Pour les installations sur les portes basculantes, l’accessoire SPA5 est nécessaire.
3 4
5
6
C
B
A
2
2
4
B
B
D
8
7
1
3
2.3) Liste des câbles
Dans l’installation typique de la figure 3 sont indiqués aussi les
câbles nécessaires pour les connexions des différents dispositifs; le
tableau n°6 indique les caractéristiques des câbles.
Les câbles utilisés doivent être adaptés au type d’installa-
tion; par exemple, on conseille un câble type H03VV-F pour la
pose à l’intérieur.
Note 1: les deux câbles 2 x 0,5mm
2
peuvent être remplacés par un seul câble 4 x 0,5mm
2
.
Note 2: S’il y a plus d’un barre palpeuse, voir le chapitre “7.3.2 Entrée STOP” pour le type de connexion conseillée.
Note 3: pour la connexion des bords sensibles sur les portes, il faut utiliser des dispositifs spéciaux qui permettent la connexion même
quand la porte est en mouvement.
Connexion Type de câble Longueur maximum admise
A: clignotant avec antenne 1 câble 2x0,5mm
2
20m
1 câble blindé type RG58 20m (longueur conseillée: moins de 5 m)
B: Photocellules 1 câble 2x0,5mm
2
30m
C: Sélecteur à clé 2 câbles 2x0,5mm
2
(note 1) 50m
D: Bord sensible primaire 1 câble 2x0,5mm
2
(note 2-3) 30m
Tableau N°6: liste des câbles
