33
I
2.2) Impianto tipico

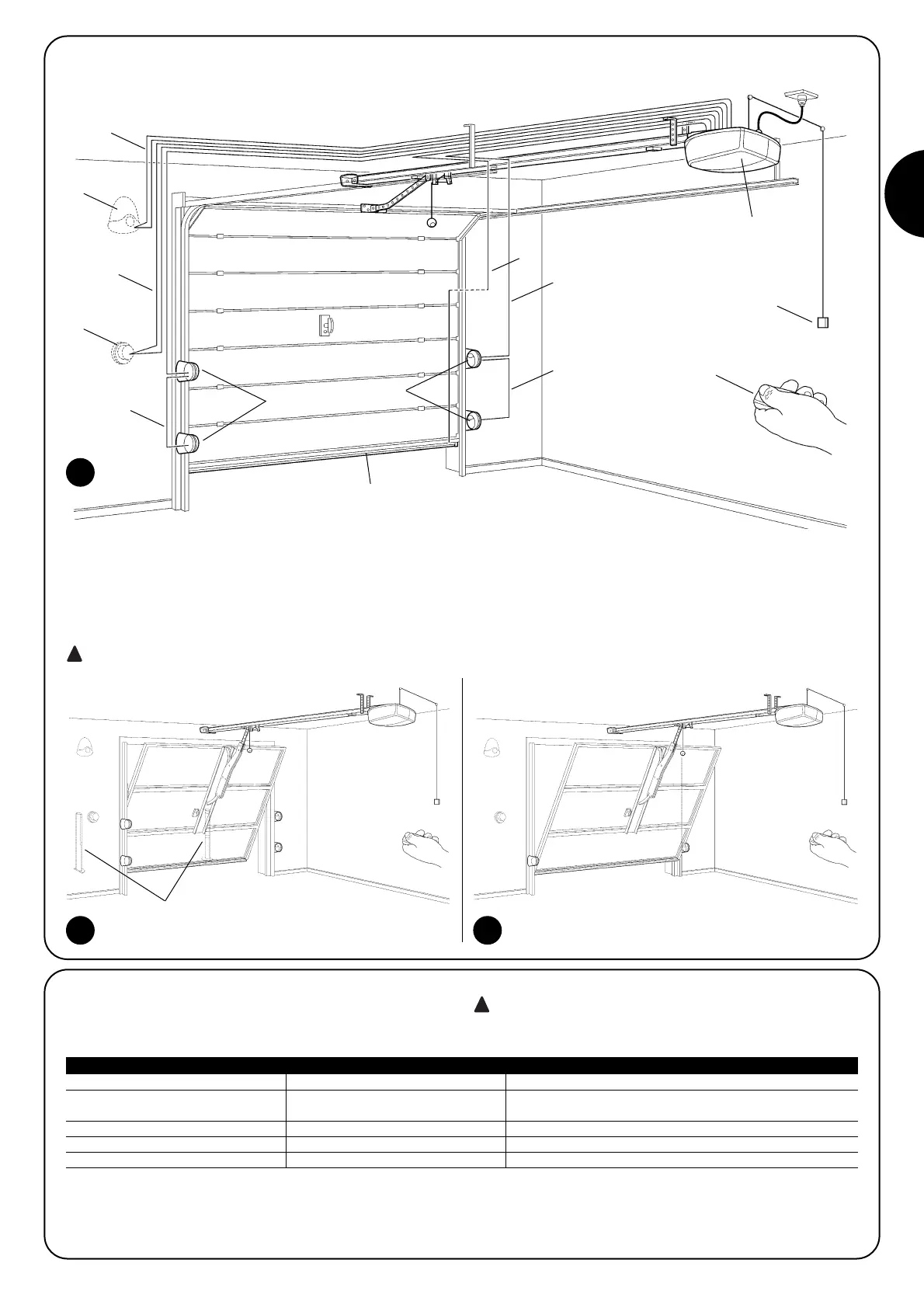

Nella figura 2 è riportato l’installazione tipica per un portone di tipo sezionale.
2
1 SPIN
2 Fotocellule
3 Fotocellule su colonnina (fig. 3)
4 Bordo primario
5 Lampeggiante con antenna
incorporata
6 Selettore a chiave
7 Cordino funzione PP
8 Trasmettitore radio
Nelle figure 3, 4 sono riportate le installazioni tipiche per un portone basculante debordante e non debordante.
Per installazioni su portoni basculanti è necessario l’accessorio SPA5.
3 4
5
6
C
B
A
2
2
4
B
B
D
8
7
1
3
2.3) Elenco cavi
Nell’impianto tipico di figura 2 sono indicati anche i cavi necessari
per i collegamenti dei vari dispositivi; in tabella N°6 sono indicate le
caratteristiche dei cavi.
I cavi utilizzati devono essere adatti al tipo di installazione;
ad esempio si consiglia un cavo tipo H03VV-F se posato all’in-
terno.
Nota 1: i due cavi 2x0,5mm
2
possono essere sostituiti da un solo cavo 4x0,5mm
2
.
Nota 2: se è presente più di un bordo vedere il paragrafo “7.3.2 Ingresso STOP” per il tipo di collegamento consigliato
Nota 3: per il collegamento dei bordi su portoni occorre utilizzare opportuni accorgimenti che permettono la connessione anche con l’an-
ta in movimento.
Collegamento Tipo cavo Lunghezza massima consentita
A: Lampeggiante con antenna N°1 cavo 2x0,5mm
2
20m
N°1 cavo schermato tipo RG58 20m (consigliato minore di 5m)
B: Fotocellule N°1 cavo 2x0,5mm
2
30m
C: Selettore a chiave N°2 cavi 2x0,5mm
2
(nota 1) 50m
D: Bordo sensibile primario N°1 cavo 2x0,5mm
2
(nota 2-3) 30m
Tabella N°6: elenco cavi
