2.2) Typische installatie

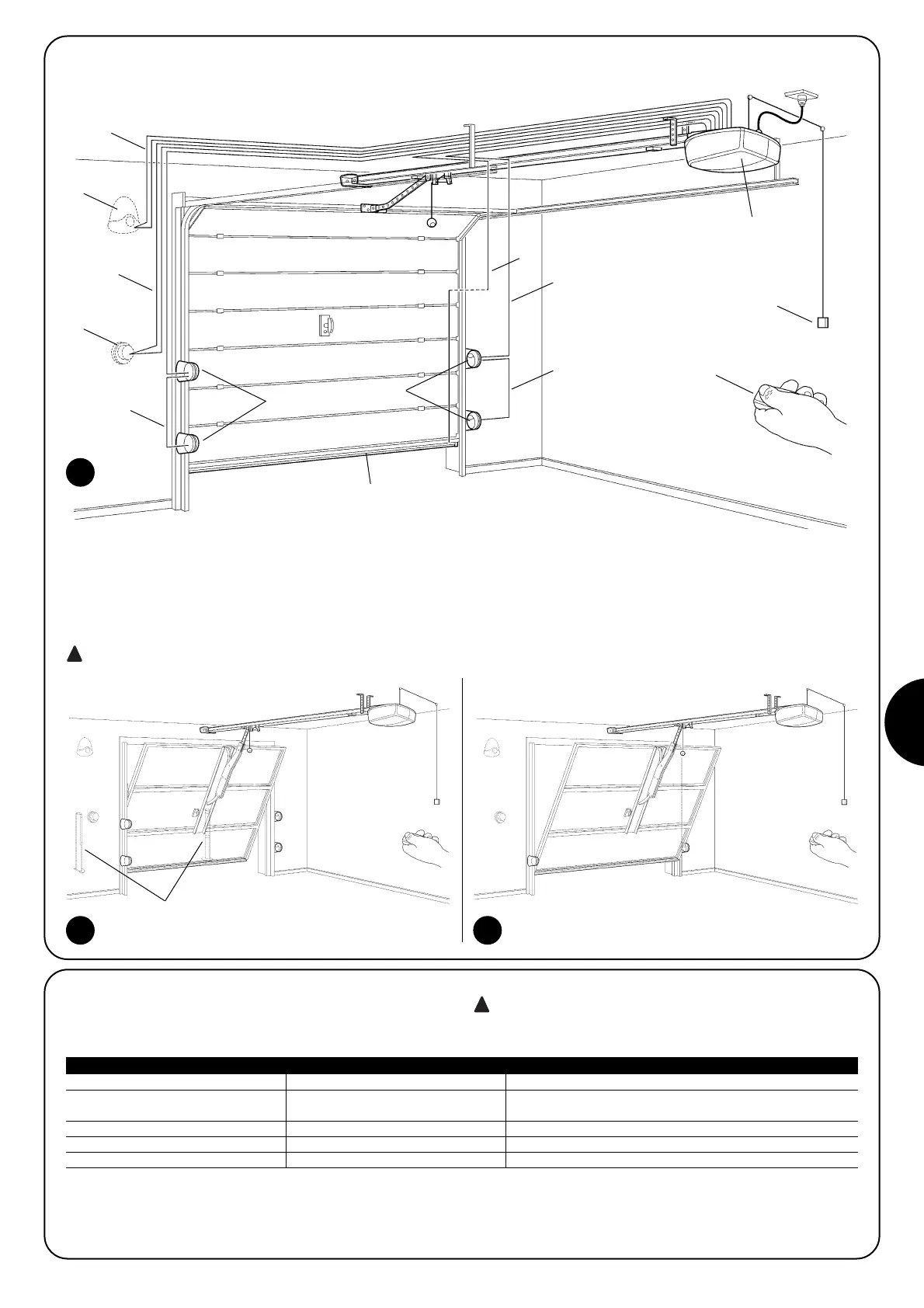

Op de afbeelding 2 vindt u een typische installatie van een sectionaaldeur.
2
1 SPIN
2 Fotocellen
3 Fotocellen op zuiltje (afb. 3)
4 Primaire contactlijst
5 Knipperlicht met
ingebouwde antenne
6 Sleutelschakelaar
7 Kabeltje functie PP
8 Radiozender
Op de afbeeldingen 3 en 4 ziet u de typische installatie voor een buiten de gevel draaiende en binnen de gevel blijvende kanteldeur.
Voor installatie op kanteldeuren is het accessoire SPA5 noodzakelijk.
3 4
5
6
C
B
A
2
2
4
B
B
D
8
7
1
3
2.3) Lijst kabels
Op de typische installatie op afbeelding 2 worden ook de kabels aange-
geven die noodzakelijk zijn voor de aansluiting van de verschillende inri-
chtingen; in tabel 6 worden de kenmerken van de kabels aangegeven.
De gebruikte kabels moeten geschikt zijn voor het type
installatie; zo bevelen we bijvoorbeeld een kabel van het type
H03VV-F aan, wanneer die binnenshuis gebruikt wordt.
Opm. 1: de twee kabels 2x0,5mm
2
kunnen vervangen worden door één enkele kabel 4x0,5mm
2
.
Opm. 2: als er meer dan één lijst is, gelieve u de paragraaf “7.3.2 Ingang STOP” te raadplegen voor het soort aanbevolen aansluiting
Opm. 3: voor de aansluiting van de contactlijsten op deuren dient u de nodige maatregelen te nemen die ook aansluiting bij de in beweging
zijnde vleugel mogelijk maken.
Aansluiting Type kabel Maximaal toegestane lengte
A: Knipperlicht met antenne 1 kabel 2x0,5mm
2
20m
1 afgeschermde kabel type RG58 20m (aanbevolen lengte minder dan 5m)
B: Fotocellen 1 kabel 2x0,5mm
2
30m
C: Sleutelschakelaar 2 kabels 2x0,5mm
2
(opm. 1) 50m
D: Primaire contactlijst 1 kabel 2x0,5mm
2
(opm. 2-3) 30m
Tabel 6: lijst kabels
