3.4) Połączenia elektryczne
Wszystkie połączenia elektryczne muszą być wykonane
po odcięciu napięcia do urządzenia i z odłączonym
ewentualnym akumulatorem awaryjnym.
1. Aby otworzyć zabezpieczającą pokrywę i uzyskać dostęp do
elektronicznej centralki kontrolnej SPIN należy nacisnąć jej brzeg i
obrócić, tak, jak to pokazano na rys. 34.
2. Przełożyć przez otwór przewody przyłączeniowe do innych
urządzeń, pozostawić o 20÷30cm dłuższe niż potrzeba. Przełożyć
przewód anteny poprzez pierścień zaciskowy przewodu. Patrz
tabela Nr 6 - dla rodzaju przewodów i rys. 2 dla podłączeń.

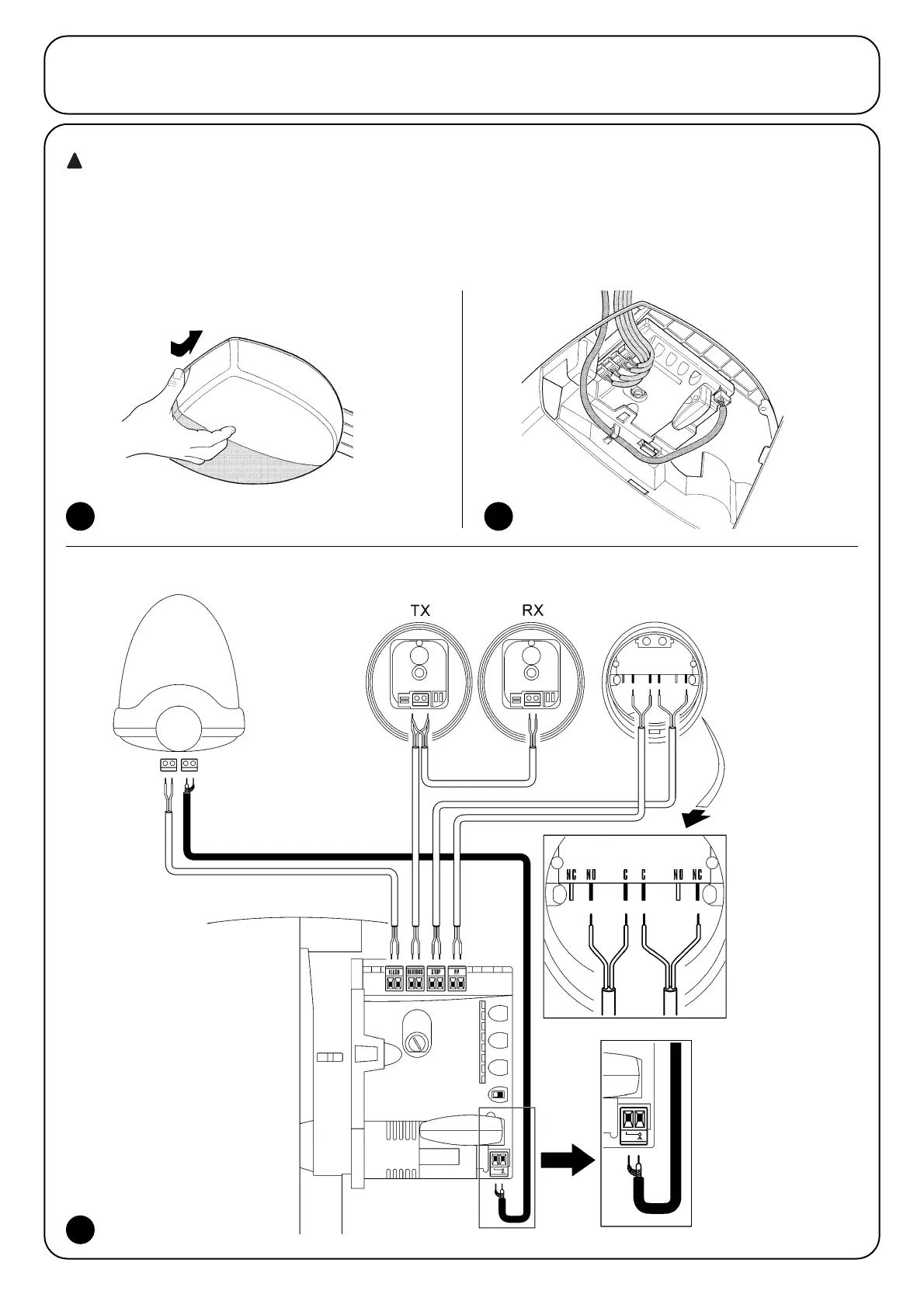

3. Wykonać podłączenia przewodów według schematu na rys. 36. Dla
ułatwienia tej operacji zaciski są wyjmowane.
34 35
36
3.3) Instalowanie innych urządzeń
Wykonać instalację innych, przewidzianych urządzeń przestrzegając odpowiednich instrukcji. Sprawdzić w rozdziale „3.5 Opis połączeń
elektrycznych” i na rys. 2, jakie urządzenia mogą być podłączone do siłownika SPIN.
