66
3.4) Connexions électriques
Toutes les connexions électriques doivent être effec-
tuées en l’absence de tension dans l’installation et avec
l’éventuelle batterie tampon déconnectée.

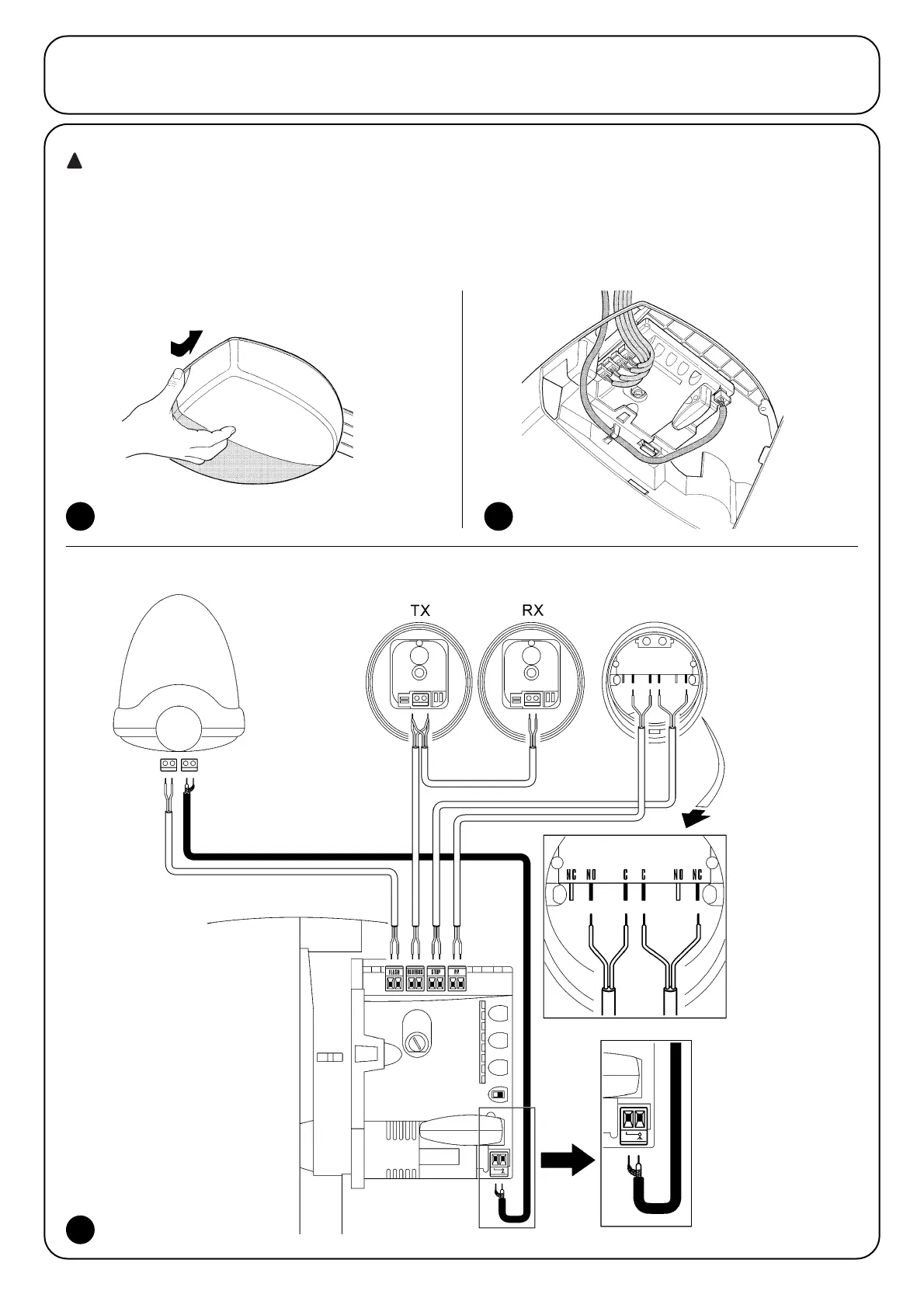

1. Pour ouvrir le couvercle de protection et accéder à la logique élec-
tronique de commande de SPIN, il faut appuyer sur le côté et le
faire tourner comme indiqué sur la figure 34.
2. Faire passer à travers le trou les câbles de raccordement vers les
divers dispositifs, en les laissant 20 à 30 cm plus longs que
nécessaire. Faire passer le câble d’antenne à travers l’anneau de
blocage des câbles. Voir le tableau n° 6 pour le type de câbles et
la figure 2 pour les connexions.
3. Effectuer les connexions des autres câbles suivant le schéma de
la figure 36. Pour plus de commodité, les bornes peuvent être
extraites.
34 35
36
3.3) Installation des divers dispositifs
Installer les autres dispositifs prévus en suivant les instructions respectives. Vérifier dans le paragraphe “3.5 Description des connexions élec-
triques” et dans la figure 2 les dispositifs qui peuvent être connectés à SPIN.
LUCYB MOFB MOSE
