89
D
2.2) Typische Anlage

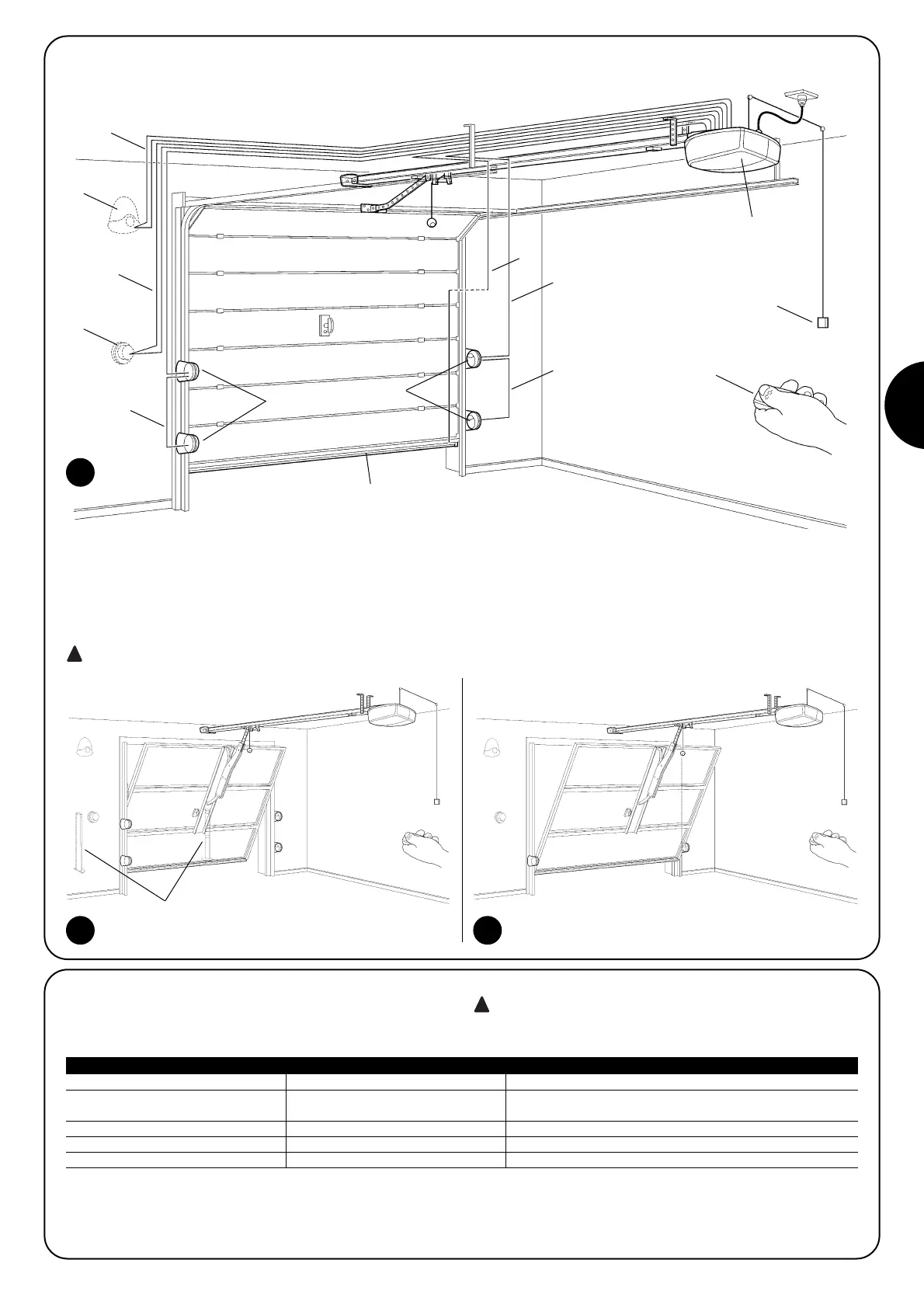

In Abbildung 2 ist eine typische Installation für ein Sektionaltor gezeigt.
2
1 SPIN
2 Photozellen
3 Photozellen auf Standsäule (Abbildung 3)
4 Hauptschaltleiste
5 Blinkleuchte mit eingebauter Antenne
6 Schlüsseltaster
7
Seilfür die Schrittbetriebfunktion
8 Funksender
Die Abbildungen 3 und 4 zeigen typische Installationsbeispiele für ein vorspringendes und ein nicht vorspringendes Schwingtor.
Für die Installation an Schwingtoren ist das Zubehör SPA5 erforderlich.
3 4
5
6
C
B
A
2
2
4
B
B
D
8
7
1
3
2.3) Kabelliste
In der typischen Anlage in Abbildung 2 sind auch die Kabel angege-
ben, die zur Verbindung der verschiedenen Vorrichtungen erforder-
lich sind; in Tabelle Nr. 6 sind die Merkmale der Kabel verzeichnet.
Die benutzten Kabel müssen für die jeweilige Installation
geeignet sein; zum Beispiel wird ein Kabel des Typs H03VV-F
zum Verlegen in Innenräumen empfohlen..
NAnmerkung 1: die beiden Kabel 2x0,5mm
2
können mit nur einem Kabel 4x0,5mm
2
ersetzt werden.
NAnmerkung 2: wenn mehr als eine Schaltleiste vorhanden ist, siehe das Kapitel “7.3.2 Eingang STOP” für die empfohlene Verbindung
NAnmerkung 3: zur Verbindung der Schaltleisten an Toren sind geeignete Vorrichtungen zu verwenden, welche die Verbindung auch mit
dem sich bewegendem Torflügel ermöglichen.
Anschluss Kabeltyp Zulässige Höchstlänge
A: Blinkleuchte mit Antenne Nr. 1 Kabel 2x0,5mm
2
20m
Nr. 1 Abschirmkabel des Typs RG58 20m (kürzer als 5m wird empfohlen)
B: Photozellen Nr. 1 Kabel 2x0,5mm
2
30m
C: Schlüsseltaster Nr. 2 Kabel 2x0,5mm
2
(Anmerkung 1) 50m
D: Hauptschaltleiste Nr. 1 Kabel 2x0,5mm
2
(Anmerkung 2 - 3) 30m
Tabelle Nr. 6: Kabelliste
