145
PL
2.2) Typowa instalacja

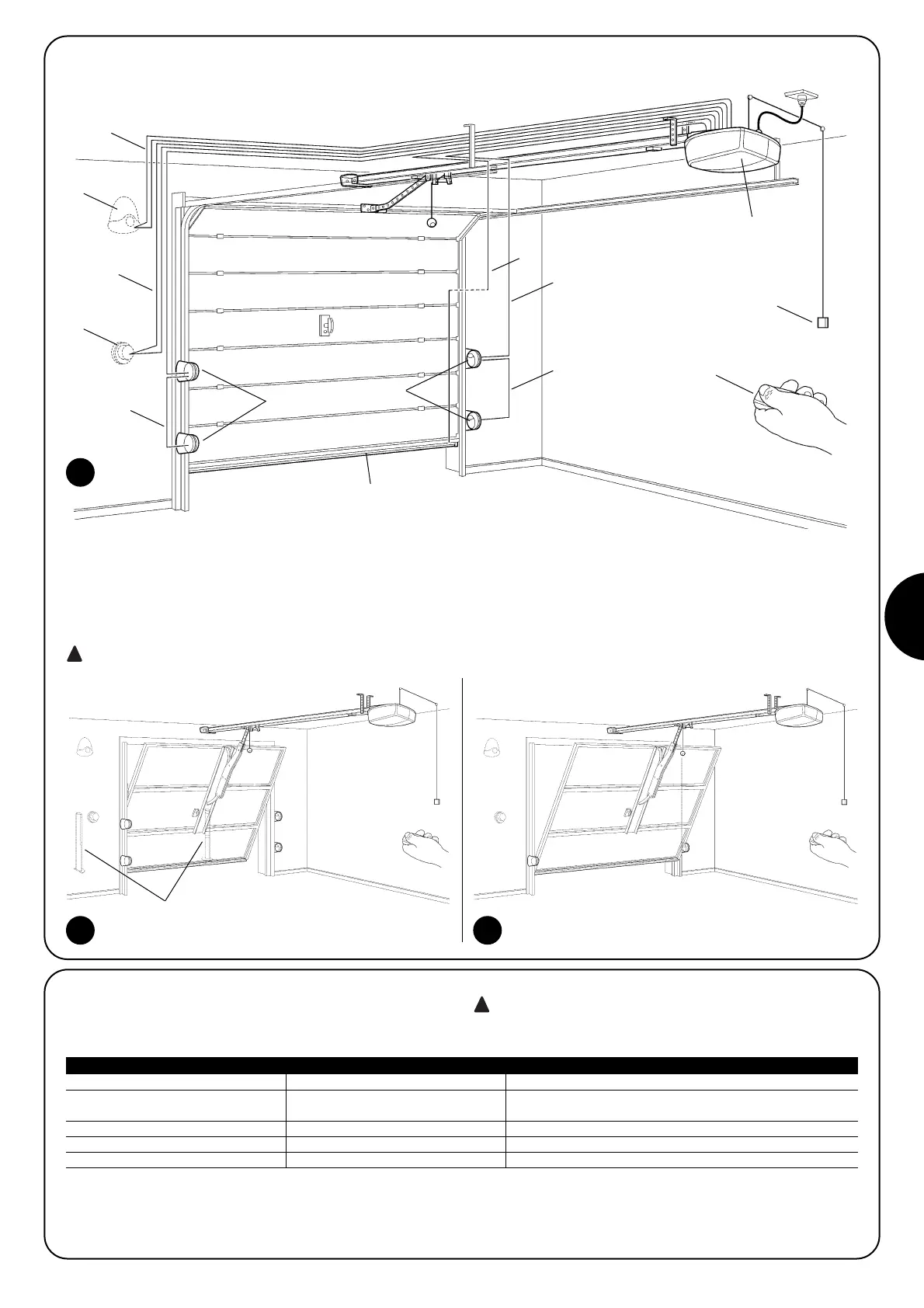

Na rysunku 2 pokazano typową instalacją dla bramy sekcyjnej.
2
1 SPIN
2 Fotokomórki
3 Fotokomórki na kolumnie (rysunku 3)
4 Listwa krawędziowa główna
5 Migająca lampa ostrzegawcza z
zabudowaną anteną
6 Przełącznik na klucz
7 Linka funkcji PP
8 Nadajnik radiowy
Na rysunkach 3 i 4 pokazane są instalacje typowe dla bramy wahadłowej wystającej i niewystającej.
Dla instalacji na bramach wahadłowych niezbędny jest dodatkowy osprzęt SPA5.
3 4
5
6
C
B
A
2
2
4
B
B
D
8
7
1
3
2.3) Wykaz przewodów
W typowej instalacji pokazanej na rysunku 3, uwidocznione są także
przewody niezbędne do podłączenia różnych urządzeń; w tabeli nr 6
podane są charakterystyki tych przewodów.
Użyte przewody muszą być dostosowane do typu
instalacji - zaleca się na przykład zastosowanie przewodu
typu H03VV-F, do instalowania na zewnątrz.
Uwaga 1: dwa przewody 2x0,5mm
2
mogą być zastąpione jednym przewodem 4x0,5mm
2
Uwaga 2: jeśli jest więcej niż jedna listwa, patrz rozdział “7.3.2 Wejście STOP” dla rodzaju zalecanego połączenia
Uwaga 3: do połączenia listew na bramach należy wykorzystać odpowiednie urządzenia, które pozwalają na połączenie elektryczne również
wtedy, kiedy skrzydło jest w ruchu.
Podłączenie Rodzaj przewodu Maksymalna dozwolona długość
A: Lampa ostrzegawcza z anteną Nr 1 przewód 2x0,5mm
2
20m
Nr 1 przewód ekranowany RG58 20m (zaleca się krótszy niż 5m)
B: Fotokomórki Nr 1 przewód 2x0,5mm
2
30m
C: Przełącznik na klucz 2 przewody 2x0,5mm
2
(uwaga 1) 50m
D: Listwa krawędziowa główna Nr 1 przewód 2x0,5mm
2
(uwaga 2 - 3) 30m
Tabela Nr 6: wykaz przewodów
