135
E
Led BLUEBUS Causa ACCIÓN
Led STOP Causa ACCIÓN
Led P.P. Causa ACCIÓN
Apagado

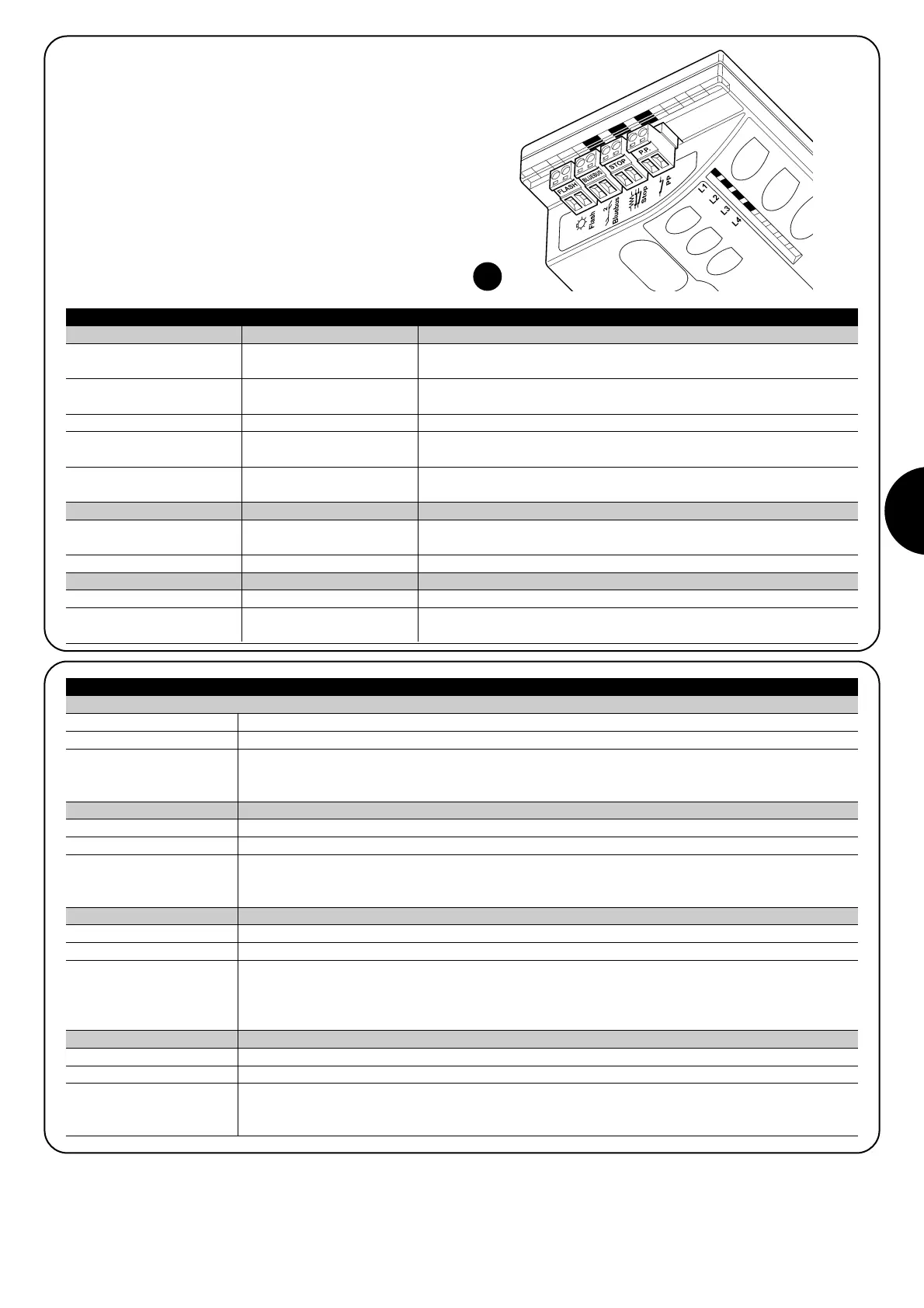

7.7.2) Señalizaciones en la central
En la central del SPIN hay una serie de LEDs y cada uno de ellos
puede dar señales especiales durante el funcionamiento normal o en
caso de desperfecto.
Tabla N°25: leds en los bornes de la central
Desperfecto
Controle si hay alimentación; controle que los fusibles no se hayan quemado; si así fue-
ra, controle la causa de la avería y sustitúyalos con otros del mismo valor de corriente.
Encendido Desperfecto grave
Hay un desperfecto grave; pruebe a apagar durante algunos segundos la central; si el
estado continúa, significa que hay una avería y hay que sustituir la tarjeta electrónica.
Un destello por segundo Todo OK Funcionamiento normal de la central
2 destellos rápidos
Se ha producido una variación
del estado de las entradas
Es normal cuando se produce un cambio de una de las entradas. OPEN,
STOP, activación de las fotocélulas o si se utiliza el transmisor
Serie de destellos separados
por una pausa de un segundo
Varias
Es la misma señal que emite la luz intermitente o la luz de cortesía. Véase la
Tabla N°24
Apagado
Activación de la entrada de
STOP
Controle los dispositivos conectados en la entrada STOP.
Encendido Todo OK Entrada STOP activa
Apagado Todo OK Entrada PP desactivada
Encendido
Activación de la entrada de
PP
Es normal si está activo efectivamente el dispositivo conectado a la entrada PP
48
Led L1 Descripción
• Programación de las funciones ejecutándose
• Si destella junto con L4 indica que es necesario ejecutar el aprendizaje de la posición de apertura y cie-
rre de la puerta (véase el párrafo “4.3 Aprendizaje de las posiciones de apertura y cierre de la puerta”).
Led L3 Descripción
Led L2 Descripción
Led L4 Descripción
Apagado
Tabla N°26: leds en los botones de la central
Durante el funcionamiento normal indica “Cierre automático” desactivado
Durante el funcionamiento normal indica “Cierre automático” activo
• Programación de las funciones ejecutándose
• Si destella junto con L2 indica que es necesario ejecutar el aprendizaje de los dispositivos (véase el
párrafo “4.2 Aprendizaje de los dispositivos”).
Encendido
Destella
Apagado Durante el funcionamiento normal indica “Cerrar después Fotocélula” desactivado
Durante el funcionamiento normal indica “Cerrar después de Fotocélula” activo
• Programación de las funciones ejecutándose
• Si destella junto con L1 indica que es necesario ejecutar el aprendizaje de los dispositivos (véase el
párrafo “4.2 Aprendizaje de los dispositivos”).
Encendido
Destella
Apagado Durante el funcionamiento normal indica “Fuerza Motor” para puertas "pesadas".
Durante el funcionamiento normal indica “Fuerza Motor” para puertas "ligeras".
Durante el funcionamiento normal indica “Stand-by” desactivado
Durante el funcionamiento normal indica “Stand-By” activo.
• Programación de las funciones ejecutándose
• Si destella junto con L3 indica que es necesario ejecutar el aprendizaje de la longitud de la puerta (véa-
se el párrafo “4.3 Aprendizaje de las posiciones de apertura y cierre de la puerta”).
Encendido
Destella
Apagado
Encendido
Destella
