Nidec NE200 - Terminal Configuration of Main Circuit

NE200/300 Series Drive User Manual
Chapter 3 Wiring of Drive 29
NE300-4T2200G/2500P-D 800 630 M12 40～45 150×2 M10 20～25 75×2
NE300-4T2200G/2500P-F 800 630 M12 40～45 150×2 M10 20～25 75×2
NE300-4T2500G/2800P-U 1000 630 M12 40～45 150×2 M10 20～25 100×2
Drive Mode
Circuit Breaker
󴘠
A
Contactor
󴘠
A
󴘡
󴘠
A
󴘡
R
、
S
、
T
、
P1
、
(+)
、
PB
、
(-)
、
U
、
V
、
W
Grounding terminal
PE
Terminal screw
Tightening torque
(N·m)
Wire spec. (mm
2
)
Terminal screw Tightening torque (N·m) Wire spec. (mm
2
)
NE300-4T2500G/2800P-D 1000 630 M12 40～45 150×2 M10 20～25 100×2
NE300-4T2500G/2800P-F 1000 630 M12 40～45 150×2 M10 20～25 100×2
NE300-4T2800G/3150P-F 1000 800 M12 40～45 185×2 M10 20～25 125×2
NE300-4T3150G/3550P-F 1200 800 M12 40～45 240×2 M10 20～25 150×2
NE300-4T3550G/4000P-F 1280 960 M16 100～120 240×2 M12 40～45 185×2
NE300-4T4000G/4500P-F 1380 1035 M16 100～120 185×3 M12 40～45 185×2
NE300-4T4500G/5000P-F 1450 1150 M16 100～120 185×3 M12 40～45 240×2
NE300-4T5000G/5600P-F 1720 1290 M16 100～120 185×3 M12 40～45 240×2
NE300-4T5600G/6300P-F 1900 1450 M16 100～120 185×3 M12 40～45 240×2
NE300-4T6300G/7100P-F 2200 1630 M16 100～120 240×3 M12 40～45 240×2
NE300-4T7100G/8000P-F 2550 1830 M16 100～120 240×3 M12 40～45 240×2
NE300-4T8000G/9000P-F 2950 2050 M16 100～120 240×3 M12 40～45 240×2
3.4 Terminal configuration of main circuit
 3.4.1 NE200-0004GB~0015GB

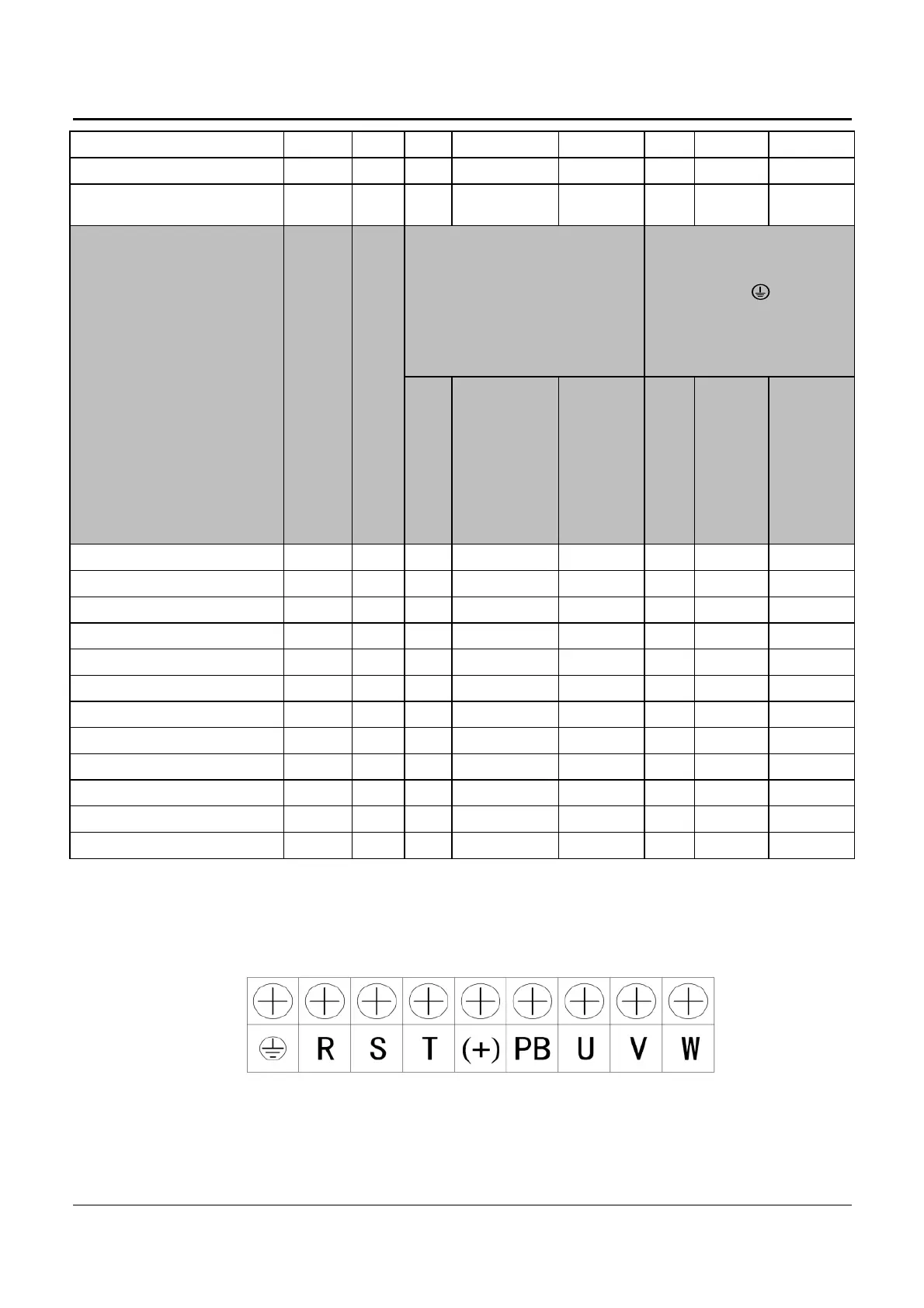

Fig.3-2 3 phase 400V main circuit wiring terminals
(0004GB ~ 0015GB)
