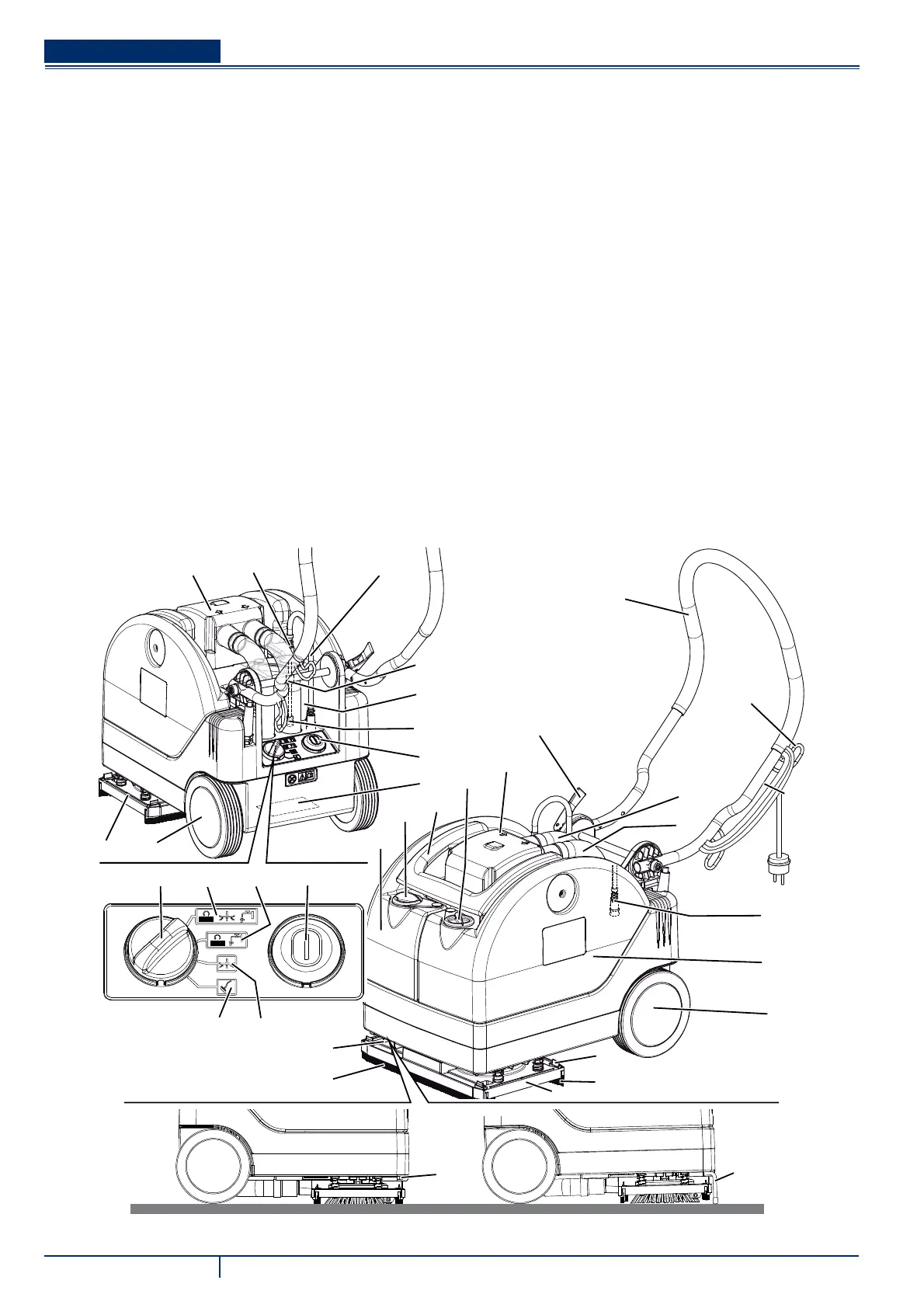

GERÄTEBESCHREIBUNG
GERÄTEAUFBAU
Schild Seriennummer/technische Daten/1.
Konformitätszeichen
Schubbügel2.
Löse-/Feststellhebel Einstellung Schubbügelneigung3.
Schalttafel und Bedienelemente4.
Programmwahlknopf5.
Programm: Bürstenbetätigung - Einschalten Ansauganlage 5a.
- Öffnung Durchfl uss Reinigungslösung
Programm: Bürstenbetätigung - Öffnung Durchfl uss 5b.
Reinigungslösung
Programm: Einschalten Ansauganlage5c.
Programm: Waschen Teppichboden und Saugfuß 5d.
(optional)
Hauptschalter6.
Netzkabelhalter7.
Räder auf feststehender Achse8.
Kopf Bürstenhalter und Sauglippen9.
Netzkabel10.
Schnellverbindung Zuleitung Reinigungslösung zur Pumpe11.
Vordere Sauglippe12.
Hintere Sauglippe13.
Reinigungslösungstank14.
Durchsichtiger Deckel mit Ansauggitter15.
Schmutzwassertank16.
Zuleitung Reinigungslösung17.
Einfülldeckel Reinigungslösungstank18.
Ablassschraube Schmutzwassertank19.
Ansaugrohr Ansauganlagenmotor20.
Ansaugrohr Sauglippe21.
Rückschlagventil22.
Schnellverbindung Zuleitung Reinigungslösung zu den 23.
Bürsten
Parkhebel24.
Nicht eingelegter Parkhebel24a.
Eingelegter Parkhebel24b.
Reinigungslösungsfi lter25.
Hebegriff Tanks26.
Haltefedern Sauglippen am Kopf27.
Schnellverbindung Reinigungslösungstank28.
