Fr-103
Zone 2—Suite
Pour pouvoir piloter le ampli-tuner AV avec la télécom-
mande depuis la Zone 2, procurezvous le kit de télécom-
mande multipièce suivant disponible dans le commerce :
• Systèmes multipièces tels que ceux conçus par Niles
et Xantech.
Ce kit permet même de piloter l’ampli-tuner AV quand il
n’est pas dans le champ de la télécommande (s’il est ins-
tallé dans une armoire, par exemple).

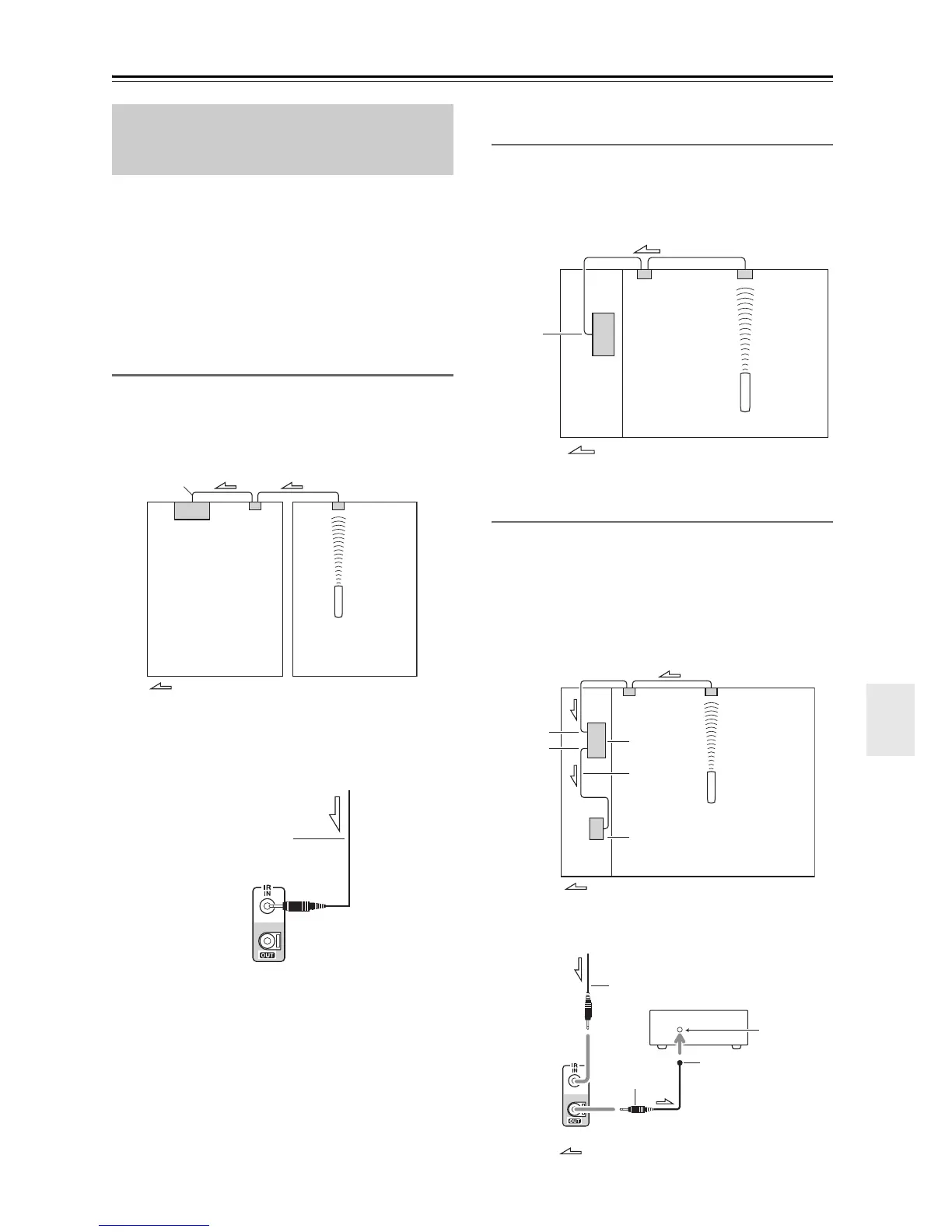

Utilisation d’un kit multipièce avec la Zone 2
Dans le schéma ci-dessous, un récepteur IR capte les
signaux infrarouge de la télécommande dans la Zone 2 et
les transmet à l’ampli-tuner AV de la pièce principale via
le boîtier de connexion.
Branchez le câble avec fiche minijack du boîtier de con-
nexion à la prise IR IN de l’ampli-tuner AV, comme
illustré ci-dessous.
Utilisation d’un kit multipièce avec
installation dans une armoire
Dans le schéma ci-dessous, un récepteur IR capte les
signaux infrarouge de la télécommande et les transmet à
l’ampli-tuner AV installé dans une armoire via le boîtier
de connexion.
Utilisation d’un kit multipièce avec
d’autres éléments
Dans cette installation, un émetteur IR est branché à la
prise IR OUT de l’ampli-tuner AV et est placé face au
capteur de télécommande de l’autre élément. Les
signaux infrarouges reçus à la prise IR IN de l’ampli-
tuner AV sont retransmis à l’autre élément via l’émetteur
IR. Les signaux reçus par le capteur de télécommande de
l’ampli-tuner AV ne sont pas transmis.
Branchez l’émetteur IR à la prise IR OUT de l’ampli-
tuner AV, comme illustré ci-dessous.
Utiliser la télécommande dans la
zone 2 et des kits de pilotage
multipièce
IR IN
Télécommande
IRécepteur IR
Pièce principale Zone 2
Flux du signal
Boîtier de
connexion
Câble du boîtier de connexion
Câble avec fiche minijack
Ampli-tuner AV
Boîtier de
connexion
Télécommande
Récepteur IR
Armoire
fermée
Signal flow
IR IN
Boîtier de
connexion
Récepteur IR
Télécommande
Flux du signal
Emetteur IR
Autre élément
Ampli-tuner AV
IR IN
IR OUT
Capteur de télé-
commande
Autre élément
Emetteur
Emetteur IR
Flux du signal
Fiche minijack
Câble avec fiche minijack
Ampli-tuner AV
