Branchement de l’ampli-tuner AV—Suite
Les bornes d’enceinte FRONT L/R et SURR BACK L/R
peuvent être utilisées respectivement avec les enceintes
avant et les enceintes surround arrière, ou être bi-ampli-
fiées pour alimenter séparément le tweeter et le woofer
d’une paire d’enceintes avant prenant en charge la bi-
amplification, afin d’améliorer la reproduction des gra-
ves et des aigus.
• Lorsque la bi-amplification est utilisée, l’ampli-tuner
AV peut entraîner jusqu’à 5.1 enceintes dans la pièce
principale.
• Pour la bi-amplification, les bornes d’enceinte
FRONT L/R se branchent aux bornes de woofer des
enceintes avant. Les bornes d’enceinte SURR BACK
L/R se branchent aux bornes de tweeter des enceintes
avant.
• Après avoir complété les connexions de bi-amplifica-
tion indiquées ci-dessous et mis l’ampli-tuner AV sous
tension, vous devez régler le paramètre de « Type
d’enceintes » sur
« Bi-ampli » pour activer la bi-
amplification (voyez page 46).
Important :
• Lorsque vous effectuez les connexions de bi-ampli-
fication, n’oubliez pas de retirer les cavaliers qui
relient les bornes de tweeter (borne supérieure) et
de woofer (borne inférieure) des enceintes.
• La bi-amplification n’est exploitable qu’avec des
enceintes compatibles. Voyez le mode d’emploi de
vos enceintes.

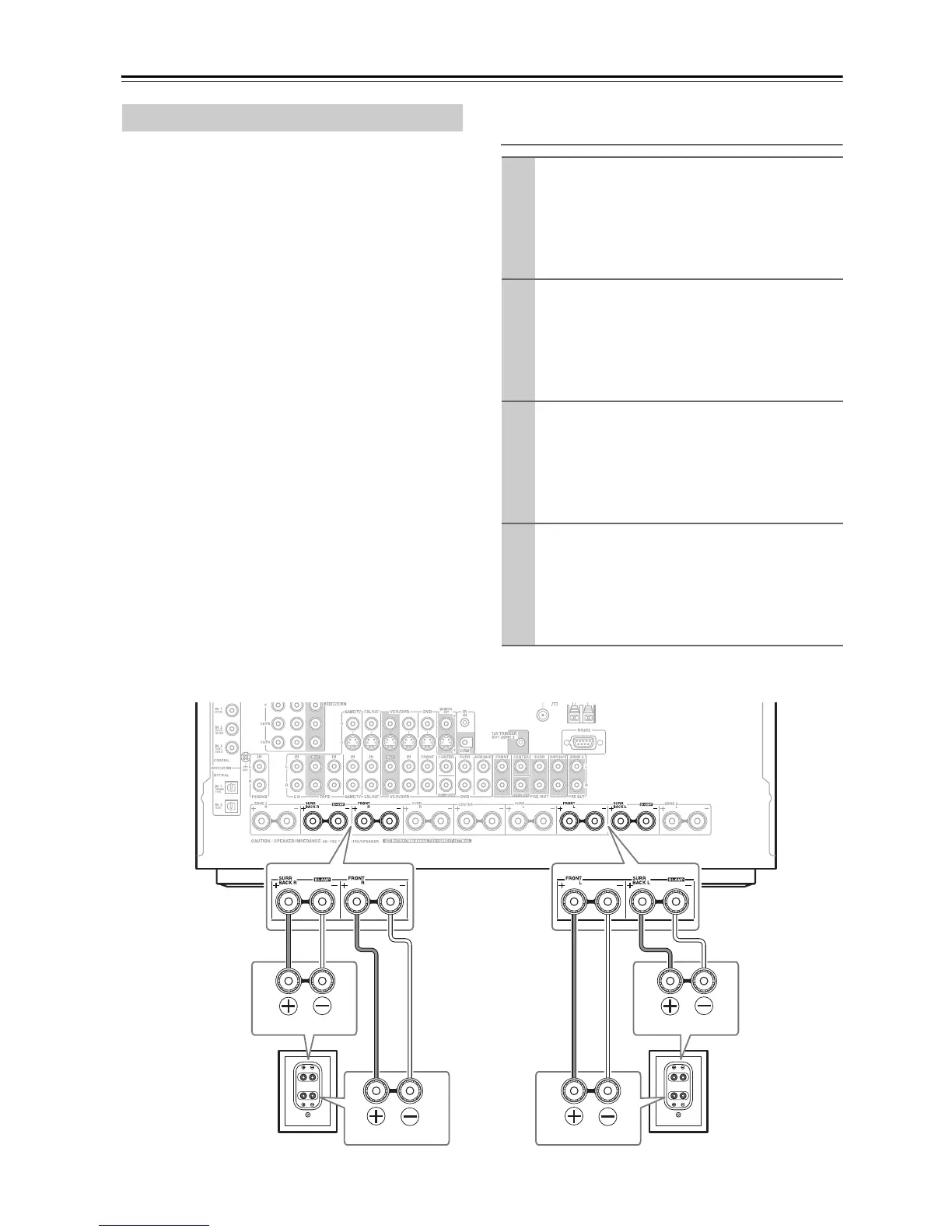

Raccordement des enceintes pour la bi-
amplification
Bi-amplification des enceintes avant
1
Branchez la borne positive (+) FRONT R de
l’ampli-tuner AV à la borne de woofer (borne
inférieure) positive (+) de l’enceinte droite. Bran-
chez la borne négative (–) FRONT R de l’ampli-
tuner AV à la borne de woofer (borne inférieure)
négative (–) de l’enceinte droite.
2
Branchez la borne positive (+) SURR BACK R de
l’ampli-tuner AV à la borne de tweeter (borne
supérieure) positive (+) de l’enceinte droite. Bran-
chez la borne négative (–) SURR BACK R de
l’ampli-tuner AV à la borne de tweeter (borne
supérieure) négative (–) de l’enceinte droite.
3
Branchez la borne positive (+) FRONT L de
l’ampli-tuner AV à la borne de woofer (borne
inférieure) positive (+) de l’enceinte gauche.
Branchez la borne négative (–) FRONT L de
l’ampli-tuner AV à la borne de woofer (borne
inférieure) négative (–) de l’enceinte gauche.
4
Branchez la borne positive (+) SURR BACK L de
l’ampli-tuner AV à la borne de tweeter (borne
supérieure) positive (+) de l’enceinte gauche.
Branchez la borne négative (–) SURR BACK L de
l’ampli-tuner AV à la borne de tweeter (borne
supérieure) négative (–) de l’enceinte gauche.
Enceinte droite
Enceinte gauche
Tweeter (Hautes)
Tweeter (Hautes)
Woofer (Basses) Woofer (Basses)
