Zona 2
Además de disfrutar de la reproducción en la sala de audición principal, también puede hacerlo en otra sala, que deno-
minamos Zone 2. Y, puede seleccionar una fuente diferente para cada sala.
Puede conectar los altavoces de la Zona 2 de dos mane-
ras diferentes:
1. Puede conectarlas directamente al Receptor de AV.
2. Conéctelas a un amplificador de la Zona 2.
Conectar los altavoces de la Zona 2
directamente en el Receptor de AV
Esta configuración permite la reproducción de 5.1 cana-
les en la sala principal y la reproducción estéreo de 2
canales en la Zona 2, con una fuente diferente en cada
sala. Recibe el nombre de Powered Zone 2, puesto que
los altavoces de la Zona 2 reciben la alimentación del
Receptor de AV. Tenga en cuenta que cuando Powered
Zone 2 está desactivada, puede disfrutar de una repro-
ducción de 7.1 canales en la sala principal.

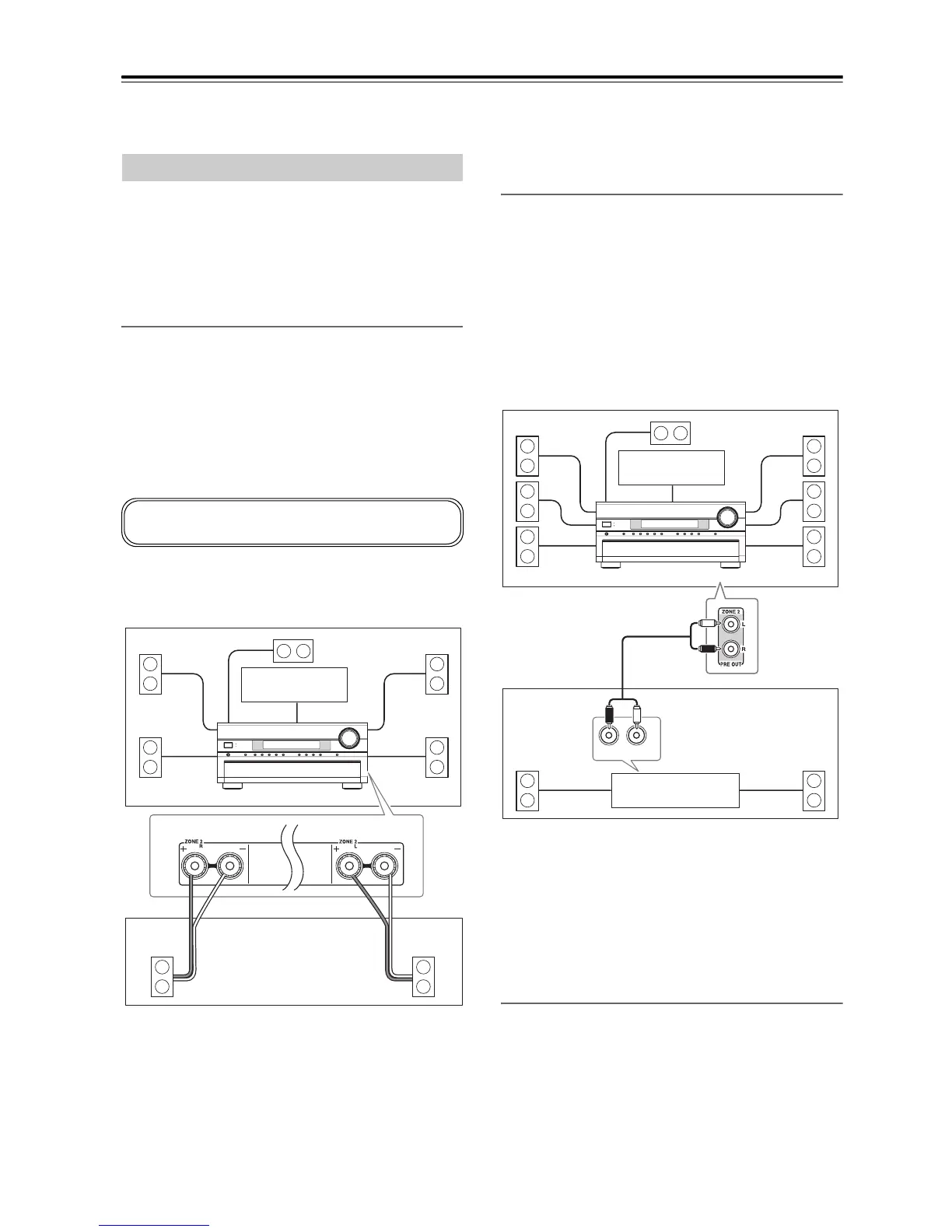

Conexión
• Conecte los altavoces de la Zona 2 a los terminales
ZONE 2 L/R del Receptor de AV.
Notas:
• Con esta configuración, el volumen de la Zona 2 se
controla por medio del Receptor de AV.
• No es posible utilizar Powered Zone 2 si “Tipo
altavoz” está ajustado a “Biamp.” (consulte la
página 46).
Conectar los altavoces de la Zona 2 a un
amplificador de la Zona 2
Esta configuración permite la reproducción de 7.1 cana-
les en la sala de audición principal y la reproducción
estéreo de 2 canales en la Zona 2, con una fuente dife-
rente en cada sala.
Conexión
• Utilice un cable de audio RCA para conectar los jacks
ZONE 2 PRE OUT L/R del Receptor de AV a una
entrada de audio analógico del amplificador.
• Conecte los altavoces de la Zona 2 a los terminales de
altavoz del amplificador.
Nota:
Con los ajustes por defecto, el volumen de la Zona 2
debe ajustarse al amplificador de la Zona 2. Si el ampli-
ficador de la Zona 2 no dispone de control de volumen,
ajuste “Salida Zona2 “ a “Variable” para que pueda ajus-
tar el volumen de la Zona 2 en el Receptor de AV (con-
sulte la página 100).
Zone 2 12V Trigger
Cuando la zona 2 está conectada, la 12V TRIGGER
OUT ZONE 2 aumenta (+12 voltios, 100 miliamperios
máximo). Si conecta este jack a un disparo de entrada de
12 voltios en componentes de la Zona 2, activará o des-
activará dicho componente al activar o desactivar la
Zona 2 en este Receptor de AV.
Conectar la Zona 2
Para utilizar este ajuste, debe ajuste “Zona2 activada”
a “Act” (consulte la página 99).
LR
Zona 2
TV
Zona principal
Receptor de AV
R
L
IN
TV
Zona principal
Zona 2
Receptor de AV
Receptor/amplifica-
dor incorporado
