Conectar el Receptor de AV—Continúa

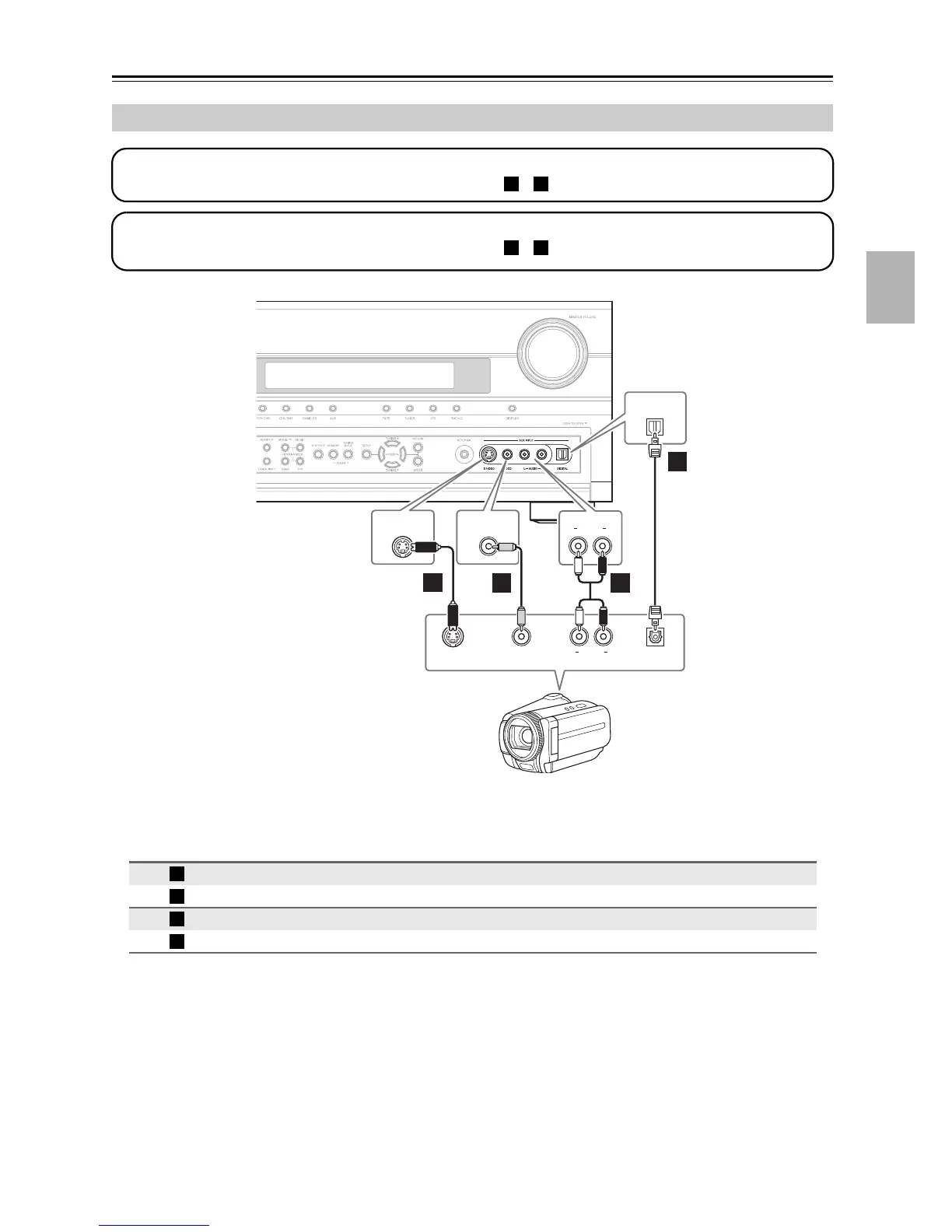

Conectar una videocámara u otro dispositivo
Conexión Receptor de AV
Flujo de
señal
Videocámara etc.
AUX INPUT S VIDEO ⇐ Salida S-vídeo
AUX INPUT VIDEO ⇐ Salida vídeo compuesto
AUX INPUT L-AUDIO-R ⇐ Salida L/R audio analógico
AUX INPUT DIGITAL ⇐ Salida óptica digital
Paso 1: conexión de vídeo
Elija una conexión de vídeo que coincida con la videocámara ( o ), y después haga la conexión.
A B
Paso 2: conexión de audio
Elija una conexión de audio que coincida con la videocámara ( o ), y después haga la conexión.
a b
OPTICAL
OUT
S VIDEO
OUT
AUDIO
OUT
VIDEO
OUT
LR
S VIDEO
AUX INPUT
DIGITAL
AUDIO
VIDEO
LR
AUX INPUT
AUX INPUT
AUX INPUT
A
a
b
B
Videocámara etc.
A
B
a
b
