Onkyo TX-SR806 AV Reciever

Es-28
Conectar el Receptor de AV—Continúa
Notas:
• El Receptor de AV debe estar encendido para poder grabar. No es posible grabar cuando está en modo Standby.
• Si desea grabar directamente desde un TV o reproducir un VCR al VCR de grabación sin pasar por el Receptor de
AV, conecte las salidas de audio y vídeo del TV/VCR directamente a las entradas AV del VCR de grabación. Para
más información, consulte los manuales incluidos en el televisor y en el VCR.
• Las señales de vídeo conectadas a las entradas de vídeo compuesto sólo se pueden grabar a través de salidas de vídeo
compuesto. Si el televisor/VCR está conectado a una entrada de vídeo compuesto, el VCR de grabación debe estar
conectado a una salida de vídeo compuesto. De forma similar, las señales de vídeo conectadas a las entradas de
S-Video sólo se pueden grabar a través de salidas S-Video. Si el televisor/VCR está conectado a una entrada de
S-Video, el VCR de grabación debe estar conectado a una salida de S-Video.

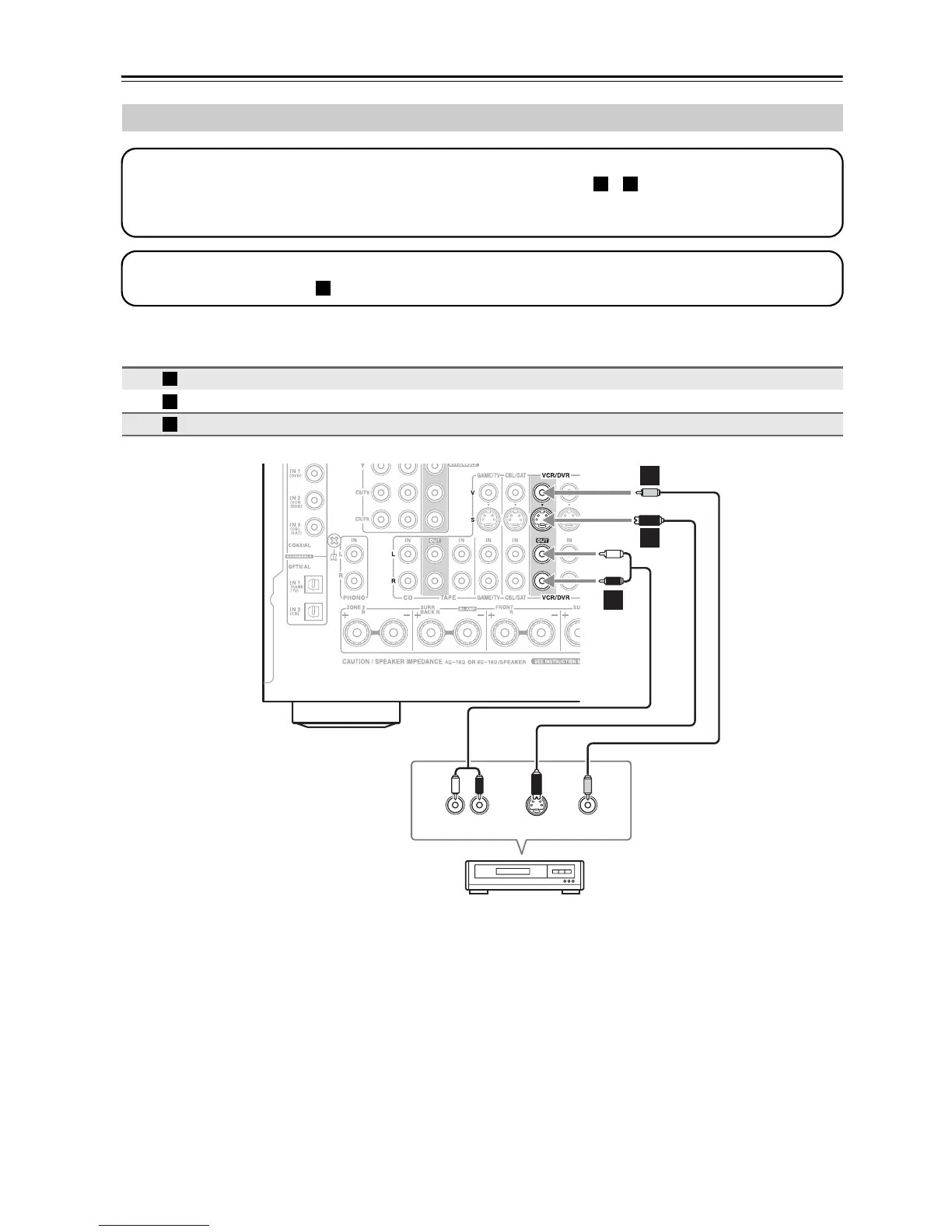

Conectar un VCR o grabador DVD para la grabación
Conexión Receptor de AV
Flujo de
señal
Grabador de DVD o VCR
VCR/DVR OUT S ⇒ Entrada S-Vídeo
VCR/DVR OUT V ⇒ Entrada vídeo compuesto
VCR/DVR OUT L/R ⇒ Entrada de audio L/R
Paso 1: conexión de vídeo
Elija una conexión de vídeo que coincida con su grabador de DVD o VCR ( o ), y a continuación haga la
conexión. La fuente de vídeo que desea grabar se debe conectar con el Receptor de AV mediante el mismo tipo de
conexión.
A B
Paso 2: conexión de audio
Realizar la conexión de audio .
a
A
B
a
S VIDEO
IN
AUDIO
IN
VIDEO
IN
LR
B
C
A
a
B
VCR,
grabador de DVD
