Conectar el Receptor de AV—Continúa
Véase “Conectar componentes con HDMI” en la página 32 para información sobre la conexión HDMI.
• Con la conexión , puede escuchar y grabar sonido en su televisor y escucharlo en la Zona 2.
• Para disfrutar de Dolby Digital y DTS, use la conexión o . (Use y , o y para la grabación o para
escucharlo en la Zona 2.)
Si su televisor no tiene salidas de audio, conecte una salida de audio de su VCR o receptor de satélite
o cable al Receptor de AV y use su sintonizador para escuchar los programas de televisión mediante el
Receptor de AV (consulte las páginas 27 y 29).

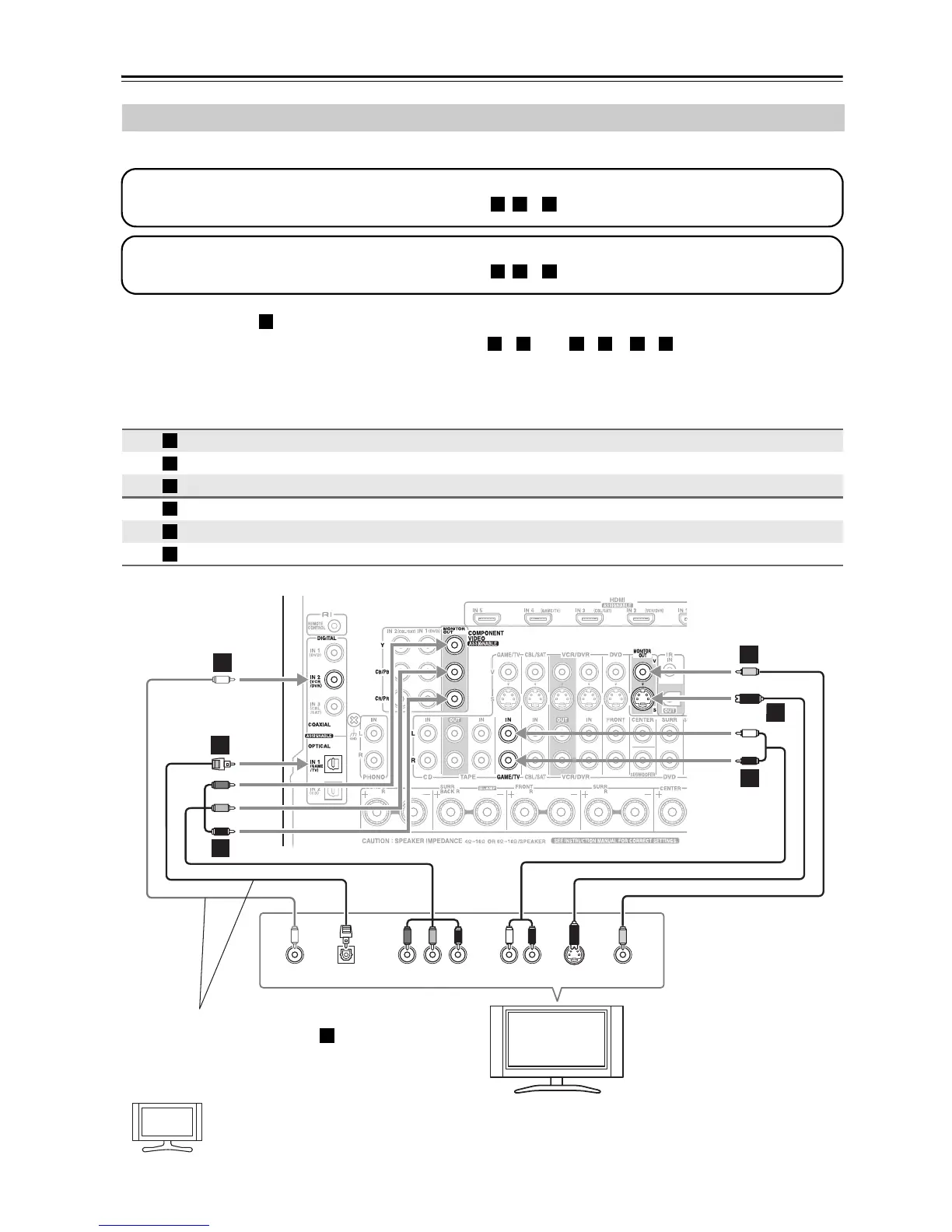

Conectar un televisor o proyector
Conexión Receptor de AV
Flujo de
señal
televisor
COMPONENT VIDEO MONITOR OUT ⇒ Entrada vídeo componente
MONITOR OUT S ⇒ Entrada S-Vídeo
MONITOR OUT V ⇒ Entrada vídeo compuesto
GAME/TV IN L/R ⇐ Salida L/R audio analógico
DIGITAL COAXIAL IN 2 (VCR/DVR) ⇐ Salida coaxial digital
DDIGITAL OPTICAL IN 1 (GAME/TV) ⇐ Salida óptica digital
Paso 1: conexión de vídeo
Elija una conexión de vídeo que coincide con su televisor ( , o ), y a continuación haga la conexión.
A B C
Paso 2: conexión de audio
Elija una conexión de vídeo que coincida con su televisor ( , o ), y a continuación haga la conexión.
a b c
a
b c a b a c
A
B
C
a
b
c
YCOAXIAL
OUT
PB
COMPONENT VIDEO IN
P
R S VIDEO
IN
AUDIO
OUT
VIDEO
IN
LR
OPTICAL
OUT
b
c
A
B
C
B
a
C
Televisor, pro-
yector, etc.
Conectar uno de los dos
Se debe asignar la conexión (consulte la página 45)
b
¡Sugerencia!
