Onkyo TX-SR806 AV Reciever

Fr-30
Branchement de l’ampli-tuner AV—Suite
• Avec la connexion , vous pouvez écouter et enregistrer l’audio de la console de jeu ou faire l’écoute dans la
Zone 2.
• Pour profiter de Dolby Digital et DTS, utilisez la connexion . (Pour enregistrer ou faire l’écoute dans la Zone
2 également, utilisez et .)

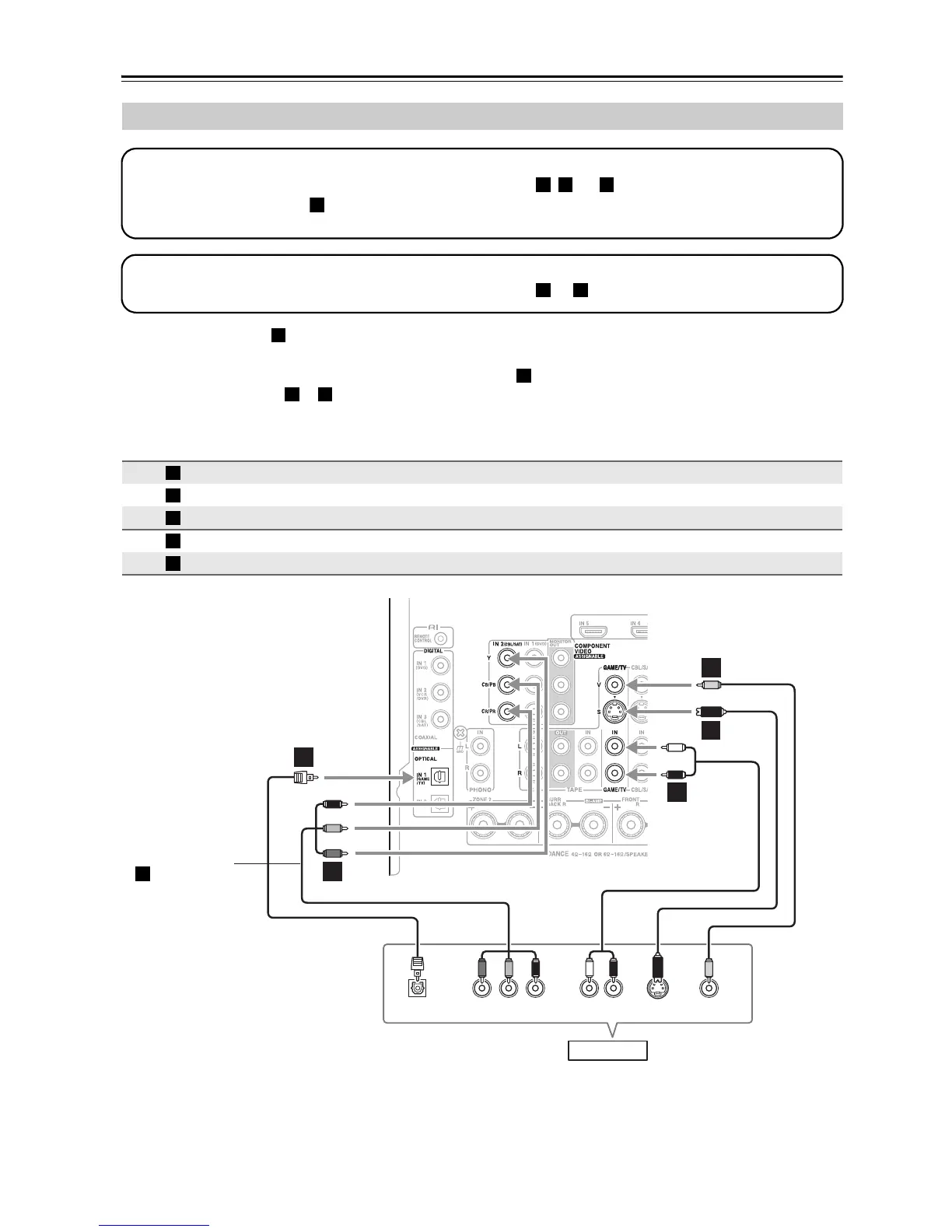

Branchement d’une console de jeu
Branchement Ampli-tuner AV
Flux du
signal
Console de jeu
COMPONENT VIDEO IN 2 (CBL/SAT) ⇐ Sortie vidéo composantes
GAME/TV IN S ⇐ Sortie S-vidéo
GAME/TV IN V ⇐ Sortie vidéo composite
GAME/TV IN L/R ⇐ Sortie analogique audio L/R
DIGITAL OPTICAL IN 1 (GAME/TV) ⇐ Sortie numérique optique
Point 1 : branchement vidéo
Choisissez la connexion vidéo qui correspond à la console de jeu ( , , ou
), puis effectuez la connexion.
Si vous utilisez la connexion , vous devez brancher l’ampli-tuner AV à votre téléviseur avec le même type de
connexion.
A B C
A
Point 2 : branchement audio
Choisissez la connexion audio qui correspond à la console de jeu ( ou ), puis effectuez la connexion.
a b
a
b
a b
A
B
C
a
b
YPB
COMPONENT VIDEO OUT
P
R S VIDEO
OUT
AUDIO
OUT
VIDEO
OUT
LR
OPTICAL
OUT
b
A
B
C
B
a
C
Console de jeu
Le branchement
doit être attri-
bué
(voyez page 44)
A
