TH-50PHD7BK/BS/EK/ES/UY
TH-50PHW7BX/EX

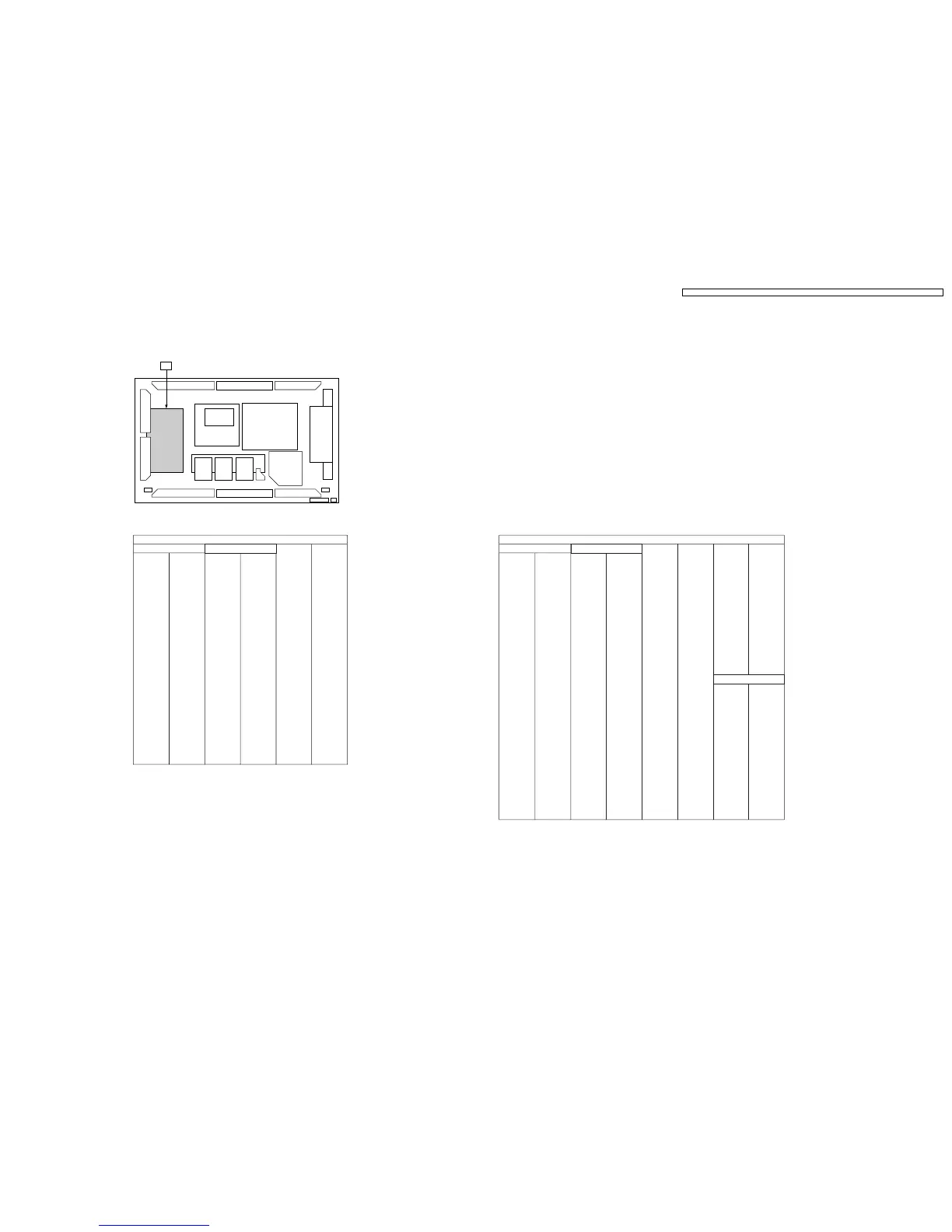

SC-BOARD PARTS LOCATION
TH-50PHD7BK/BS/EK/ES/UY
TH-50PHW7BX/EX
SC-BOARD PARTS LOCATION
Parts Location
SC-BOARD (FOIL SIDE)
TRANSISTOR
Q6491 H-3
Q6492 H-3
Q6552 G-4
Q6601 F-4
Q6602 F-4
Q6603 F-4
Q6604 E-4
Q6605 D-4
Q6606 D-4
Q6607 D-4
Q6608 C-4
Q6609 C-4
Q6610 C-4
Q6615 C-4
Q6618 B-4
Q6619 B-4
Q6621 D-2
Q6622 D-2
Q6624 F-2
Q6625 F-2
Q6635 D-2
Q6641 A-4
Q6642 B-4
Q6645 E-4
Q6646 E-4
Q6649 F-2
Q6671 B-4
Q6672 A-3
Q6673 A-5
Q6821 I-2
TP1 B-2
TP2 B-2
TP3 B-2
TP4 B-2
TP6 A-2
TP7 A-2
TP8 B-2
TP9 B-2
TP10 E-2
TP11 E-2
TP12 F-2
TP14 F-2
TP15 F-2
TP16 F-1
TP17 F-2
TP20 B-3
TP21 E-2
TP22 E-1
TP23 E-1
TP24 E-1
TP25 E-2
TP26 E-2
TP27 E-2
TP28 E-2
TP29 E-1
TP30 E-1
TP31 E-2
TP40 B-5
TP41 B-5
TP42 B-5
TP43 C-5
TP44 C-5
TP45 B-5
TP46 H-5
TP47 H-5
TP48 H-5
TP49 H-5
TP50 H-5
TP51 H-5
TP54 C-5
TP55 C-5
TP56 C-5
TP57 C-5
TP58 C-5
TP59 G-5
TP60 G-5
TP61 G-5
TP63 H-5
TP70 H-4
TP71 A-3
TP72 B-4
TP73 A-4
TP74 A-4
TP75 A-4
TP76 H-4
TP77 G-3
TP80 C-5
TP81 C-5
TP82 G-5
TP83 G-5
TP84 G-5
TP804 A-2
TP805 A-2
TP808 E-4
TP809 A-3
TP810 A-5
TP811 A-2
TP813 A-2
TP814 I-3
TP815 A-2
TP818 A-2
TP819 A-2
TP820 A-2
TP821 A-2
TP823 A-2
TP
Parts Location
SC-BOARD (COMPONENT SIDE)
IC
IC6431 B-4
IC6434 A-4
IC6451 B-3
IC6452 B-4
IC6453 B-5
IC6454 B-5
IC6455 B-5
IC6456 A-4
IC6457 B-5
IC6458 B-4
IC6459 A-3
IC6467 B-4
IC6471 B-3
IC6472 B-4
IC6480 A-4
IC6491 B-3
IC6501 A-5
IC6502 A-5
IC6503 B-4
IC6504 C-4
IC6505 A-5
IC6506 A-5
IC6507 A-5
IC6508 A-5
IC6509 A-5
IC6510 B-4
IC6511 D-5
IC6512 C-4
IC6521 E-4
IC6541 E-5
IC6542 C-5
IC6543 B-5
IC6561 B-2
IC6601 E-3
IC6602 F-2
IC6603 D-2
IC6604 I-5
IC6605 E-2
IC6607 F-2
IC6671 I-5
IC6801 H-1
IC6802 D-1
IC6803 G-1
IC6804 H-2
IC6805 C-2
IC6808 D-2
IC6841 G-2
Q6431 A-4
Q6432 A-4
Q6435 A-4
Q6451 A-3
Q6452 A-4
Q6454 B-4
Q6471 A-3
Q6472 A-3
Q6476 B-5
Q6477 B-5
Q6491 B-3
Q6492 B-3
Q6511 D-5
Q6512 D-5
Q6513 A-5
Q6519 B-4
Q6520 D-4
Q6521 E-4
Q6522 B-4
Q6523 E-4
Q6524 D-5
Q6525 E-5
Q6526 E-5
Q6530 F-4
Q6531 F-4
Q6532 F-4
Q6533 F-4
Q6534 F-4
Q6535 G-4
Q6536 G-4
Q6537 G-4
Q6538 G-4
Q6539 H-4
Q6540 F-5
Q6541 F-5
Q6542 F-5
Q6543 F-5
Q6544 F-5
Q6545 G-5
Q6546 G-5
Q6547 G-5
Q6548 G-5
Q6549 H-5
Q6551 D-5
Q6552 C-4
Q6553 H-4
Q6554 H-4
TP15V I-2
TP803 H-2
TPCVDA C-1
TPSC1 E-5
TPSC4 F-1
TPSOS1 E-2
TPSOS2 I-1
TPVAD B-4
TPVBK H-5
TPVDA B-1
TPVSCN B-4
TPVSET B-3
TPVSET2 B-4
TPVSUS H-3
TRANSISTOR
Q6555 H-5
Q6556 H-5
Q6557 B-5
Q6558 B-5
Q6561 C-5
Q6562 C-5
Q6563 C-5
Q6564 C-5
Q6581 C-2
Q6590 E-4
Q6600 E-5
Q6601 D-4
Q6602 D-4
Q6603 D-4
Q6604 E-4
Q6605 F-4
Q6606 F-4
Q6607 F-4
Q6608 G-4
Q6609 G-4
Q6610 G-4
Q6611 E-3
Q6612 E-3
Q6613 F-4
Q6614 F-4
Q6615 G-4
Q6616 E-2
Q6617 E-2
Q6618 H-4
Q6619 H-4
Q6620 E-3
Q6621 F-2
Q6622 F-2
Q6623 E-3
Q6624 D-2
Q6625 D-2
Q6627 F-2
Q6628 F-2
Q6629 C-2
Q6630 D-2
Q6631 F-4
Q6632 F-3
Q6633 F-3
Q6634 F-3
Q6635 F-2
Q6641 I-4
Q6642 H-4
Q6645 E-4
Q6646 E-4
Q6649 D-2
Q6671 H-3
Q6672 I-4
Q6673 I-5
Q6747 B-3
Q6811 D-1
Q6812 C-1
Q6813 H-1
Q6814 G-1
Q6815 F-1
Q6816 F-1
Q6817 G-1
Q6818 G-1
Q6819 F-1
Q6820 F-1
Q6821 A-1
Q6822 D-1
Q6823 D-1
Q6824 C-2
Q6825 A-1
Q6826 B-1
Q6827 G-2
Q6828 G-2
TP
SC
TH-50PHW7BX / TH-50PHW7EX / TH-50PHD7EK / TH-50PHD7ES / TH-50PHD7BK / TH-50PHD7BS / TH-50PHD7UY
51
