Pit Boss PBV4PS2 - Pièces Et Spécifications

FRANÇAIS
38
MODÈLE ASSEMBLÉ (LxHxP) POIDS SURFACE DE CUISSON TAILLE DE LA TRÉMIE TEMPÉRATURES

42
679   682   1,394 
/ 26.7 .  26.8 .  54.9 .
70 
/ 154.32 
    0,09 
3
/ 3,5 
3
  6 948  / 1 077,08 
29.4 
/ 65 
54215°
/ 130420°
  
1
2
4
3
10
11
12
15
14
17
18
20
21
22
23
24
25
26
  
  
19
16
8
6
7
9
5

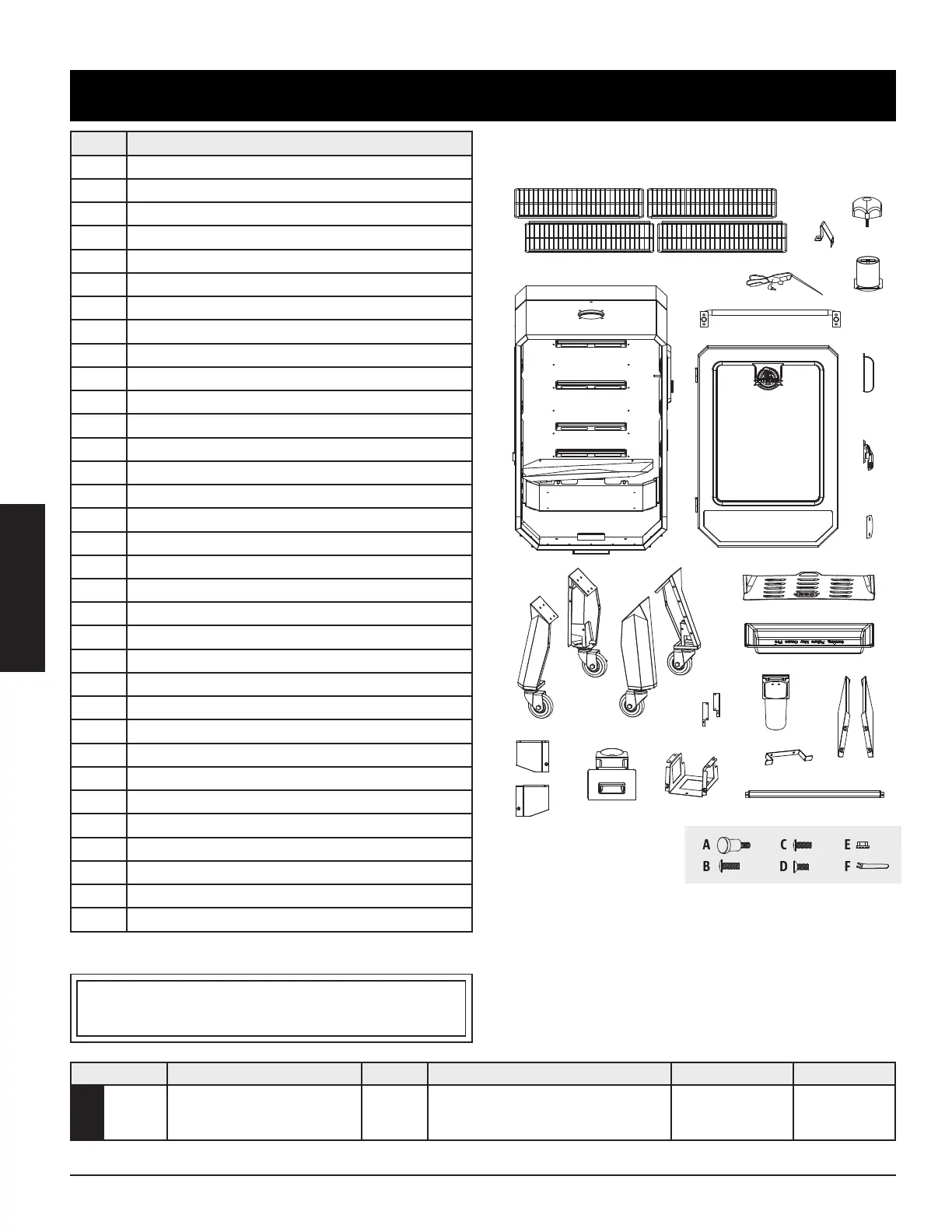

No. Description
1 Grilles de cuisson (x4)
2 Butoir pour couvercle (x1)
3 Chapeau de cheminée (x1)
4 Sortie de cheminée (x1)
5 Sonde de cuisson (x1)
6 Poignée de la trémie (x1)
7 Armoire principale (x1)
8 Porte du foyer (x1)
9 Poignée de porte d’armoire (x1)
10 Loquet de porte d'armoire (x1)
11 Filtre thermique de porte d'armoire (x1)
12 Pied de support gauche - avant (x1)
13 Pied de support gauche - arrière (x1)
14 Pied de support droit - avant (x1)
15 Pied de support droit - arrière (x1)
16 Plaque de déflecteur de chaleur (x1)
17 Réservoir eau (x1)
18 Panneaux de support (x2)
19 Plateau à graisse (x1)
20 Supports du plateau à graisse (x2)
21 Boîtier de nettoyage des cendres (x1)
22 Plateau de nettoyage des cendres (x1)
23 Panneau avant gauche (x1)
24 Panneau avant droit (x1)
25 Support de cordon d'alimentation (x1)
26 Barre d'appui (x1)
A Bouton de porte (x1)
B Vis (x4)
C Vis (x34)
D Vis (x4)
E Écrous (x16)
F Clé (x1)
- Pièces de rechange (Cx2)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service clientèle si des pièces manquent lors de l'assemblage de l'appareil.
  
110120, 60z, 250,   3      
