ESPAÑOL
77
10.

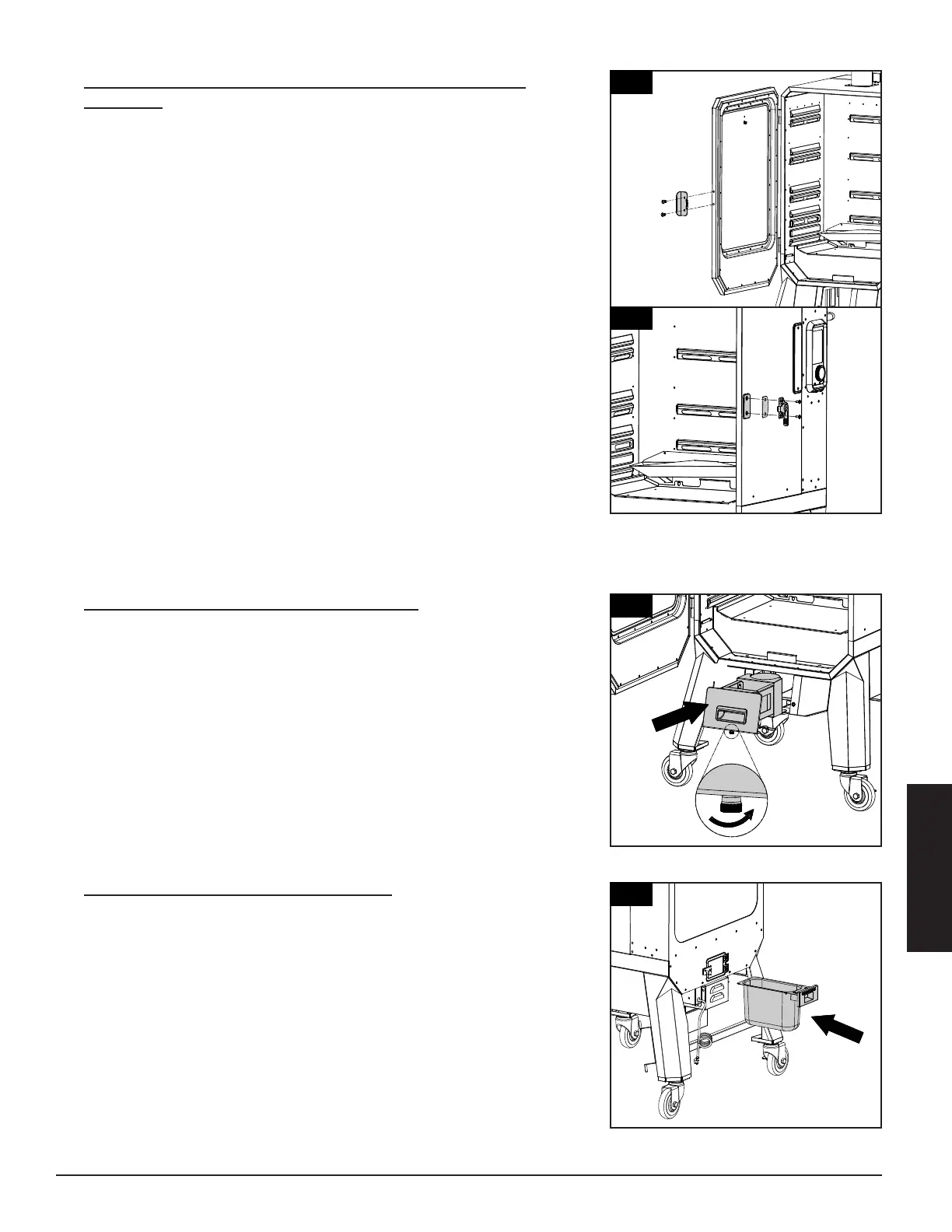

Partes requeridas:
1 x Manija de puerta del gabinete (#9)
1 x Pestillo para puerta del gabinete (#10)
1 x Filtro de calor para puerta de armario (#11)
2 x Tornillo (#C)
2 x Tornillo (#D)
Instalación:
• Primero, vuelva a montar la puerta del gabinete en el gabinete principal
alineando y asegurando ambas bisagras. Asegúrese de que la puerta
esté montada correctamente probando que se abra libremente.
• Luego, monte la manija de la puerta del gabinete en el lado frontal de
la puerta del gabinete con dos tornillos (C). note la dirección correcta
en 10A.
• Instale el pestillo de la puerta del gabinete y el filtro de calor del
pestillo de la puerta en el lado exterior del gabinete principal con dos
tornillos (D). Consulte la ilustración 10.
IMPORTANTE: primero ajuste y pruebe los pestillos y seguros de la
puerta del gabinete para asegurarse de que estén bien alineados y
sellados cuando se cierra la puerta. La mala alineación puede resultar
en pérdida de calor y fugas durante el uso.
11.
Partes requeridas:
1 x Bandeja de limpieza de cenizas (#22)
Instalación:
• Abra la puerta del armario. Luego, inserte la bandeja de limpieza de
cenizas en la carcasa de limpieza de cenizas en el panel frontal de
la unidad, debajo del estante frontal. Apriete el tornillo inferior en
sentido antihorario para bloquearlo en su lugar.
IMPORTANTE: Asegúrese de que el depósito para la ceniza se ha
introducido completamente para que recoja de forma adecuada la
ceniza de la parrilla principal.
12.
Partes requeridas:
1 x Bandeja de grasa (#19)
Instalación:
• Deslice la bandeja para la grasa en el soporte de la bandeja para la
grasa situado en la parte posterior inferior de la parrilla principal.
NOTA: La bandeja para la grasa estará totalmente insertada cuando
la parte delantera de la bandeja esté al mismo nivel que la parte
posterior de la parrilla principal.
10
10
11
10
9
11
22
12
19
