FRANÇAIS
41

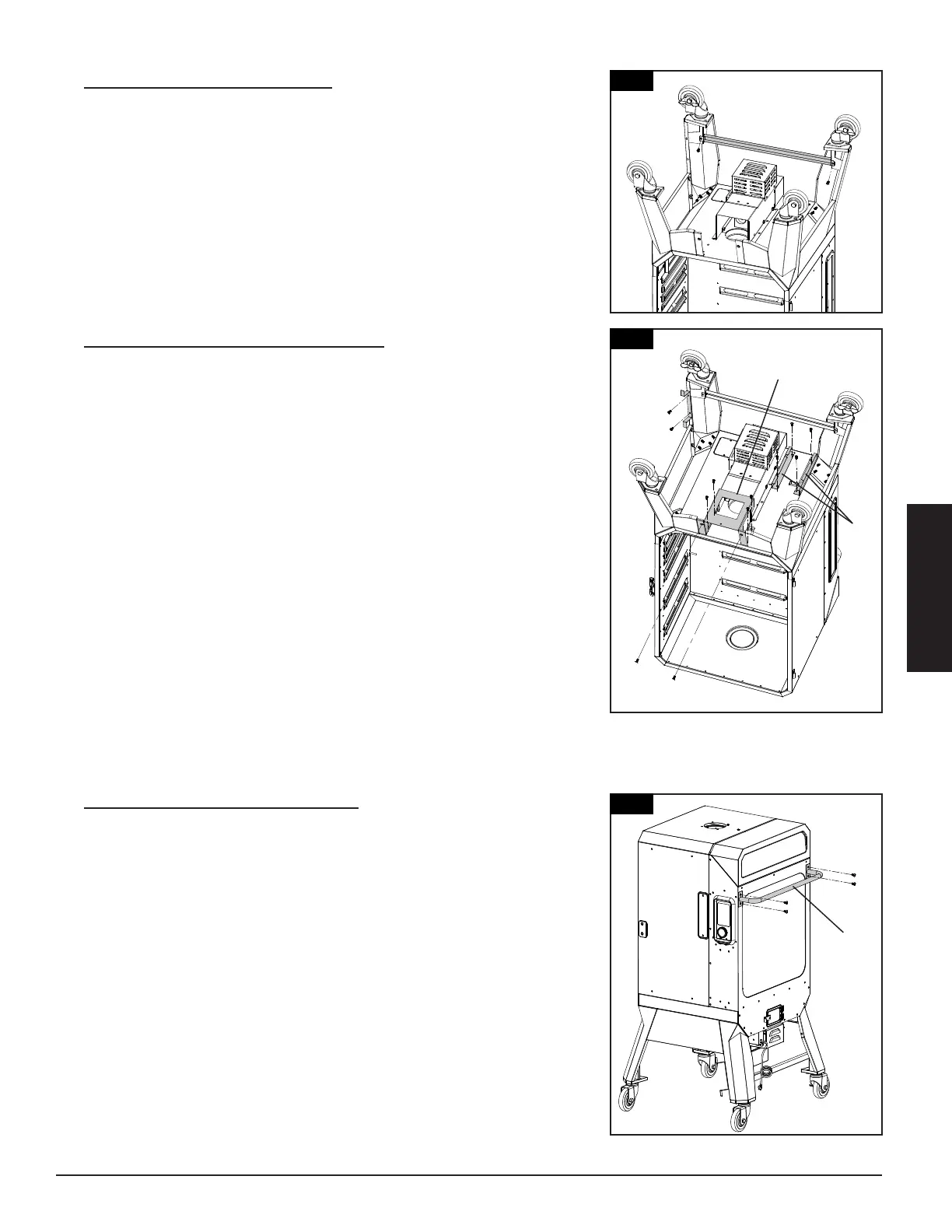

4. '
Pièces nécessaires :
1 x Barre d'appui (#26)
2 x Vis (#C)
Installation :
• Installez la barre d'appui à l'arrière de l'unité entre les deux pieds de support
arrière. Fixez en utilisant deux vis de chaque côté. Assurez-vous que la barre
d'appui est placée sur le dessous de l'armoire principale, vers l'intérieur.
Regardez l'illustration pour assembler les barres d'appui.
5.
Pièces nécessaires :
2 x Supports du plateau à graisse (#20)
1 x Boîtier de nettoyage des cendres (#21)
1 x Support de cordon d'alimentation (#25)
10 x Vis (#C)
2 x Vis (#D)
Installation :
• Localisez les deux trous sur la patte de support arrière droite. Montez
le support du cordon d'alimentation sur la jambe de support arrière
droite à l'aide de deux vis (C).
• Montez le support de nettoyage des cendres au bas de l'armoire
principale avec 4 vis (C). Fixez-le avec les panneaux avant gauche et
droit à l'aide d'une vis (D) sur chaque panneau.
• Montez les supports du plateau à graisse au bas de l'armoire principale
à l'aide de quatre vis (C).
• Serrez complètement toutes les vis sur la base du chariot Puis tournez
soigneusement l'appareil en position verticale, avec les roulettes situées en
bas. Veillez à ce que l'appareil soit de niveau.
6.
Pièces nécessaires :
1 x Poignée de la trémie (#6)
4 x Vis (#B)
Installation :
• Montez la poignée arrière au dos de la trémie en utilisant quatre vis.
Voir l'illustration.
4
5
26
25
20
21
6
6
