FRANÇAIS
43

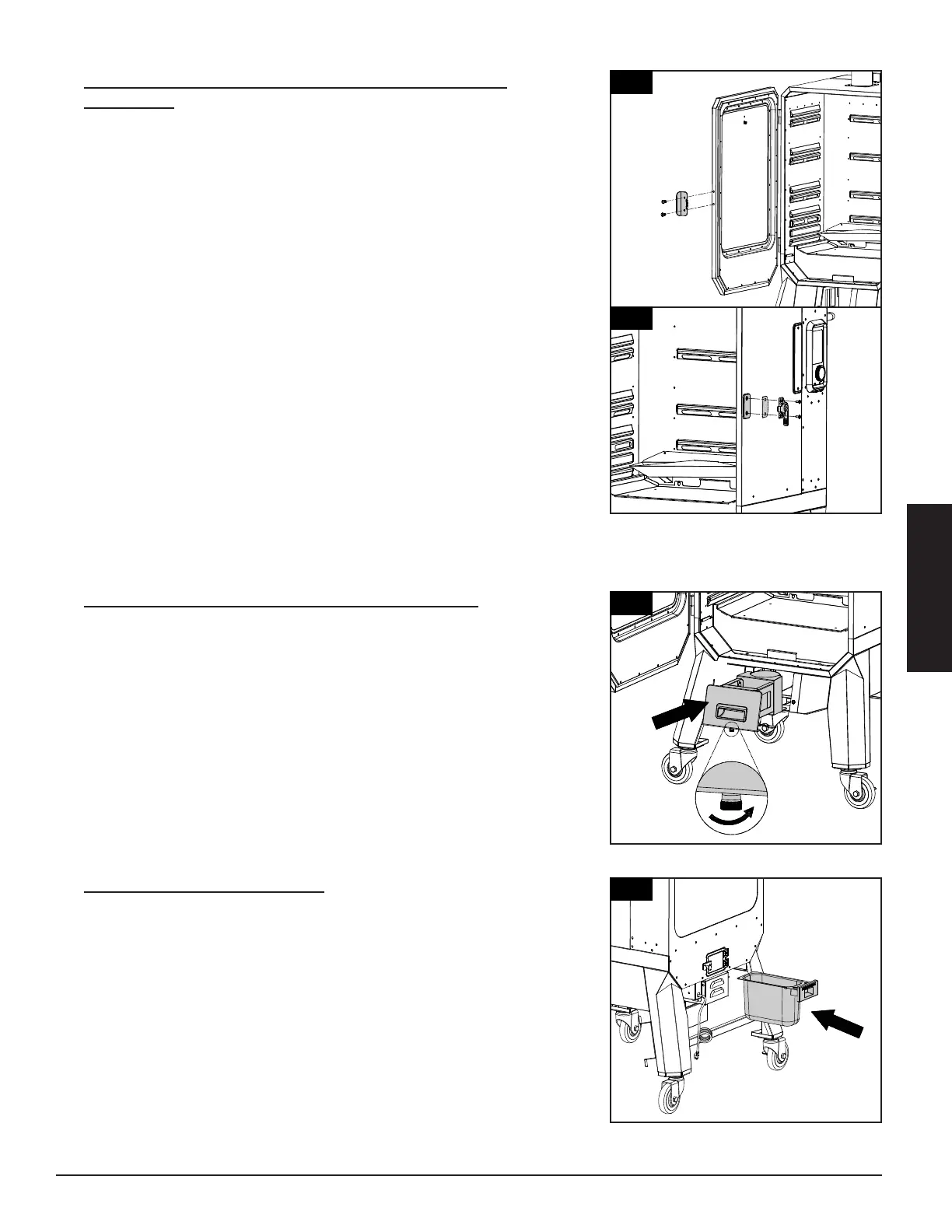

10.
'
Pièces nécessaires :
1 x Poignée de porte d’armoire (#9)
1 x Loquet de porte d'armoire (#10)
1 x Filtre thermique de porte d'armoire (#11)
2 x Vis (#C)
2 x Vis (#D)
Installation :
• Tout d'abord, réinstallez la porte sur l'armoire principale en alignant
et en fixant les deux charnières de porte. Assurez-vous que la porte
de l'armoire est correctement montée en regardant si elle s'ouvre
correctement.
• Montez la poignée de la porte de l'armoire au centre du côté avant de la
porte d'armoire à l'aide de deux vis (C). Notez la direction correcte en 10.
• Installez le loquet de porte de l'armoire et le filtre thermique du loquet
de porte sur le côté extérieur de l'armoire principale à l'aide de deux
vis (D). Voir l'illustration 10.
IMPORTANT : Ajustez et testez les loquets et les crochets de la porte
de l'armoire pour vous assurer qu'ils sont bien alignés et que la porte
scelle correctement quand elle est fermée. Un mauvais alignement
peut entraîner une perte de chaleur et des fuites lors de l'utilisation.
11.
Pièces nécessaires :
1 x Plateau de nettoyage des cendres (#22)
Installation :
• Ouvrez la porte de l'armoire. Ensuite, insérez le plateau de nettoyage
des cendres dans le logement de nettoyage des cendres sur le panneau
avant de l'unité, sous la tablette avant. Serrez la vis inférieure dans le
sens antihoraire pour la verrouiller en place.
IMPORTANT : Assurez-vous que le plateau de nettoyage des cendres
est complètement inséré pour récupérer correctement les cendres
de l'armoire principale.
12.
Pièces nécessaires :
1 x Plateau à graisse (#19)
Installation :
• Faites glisser le plateau à graisse dans les supports du seau à graisse à
l'arrière de l'armoire principale.
REMARQUE: le plateau à graisse est complètement inséré une fois
que l'avant du plateau est aligné avec l'arrière de l'armoire principale.
10
10
11
10
9
11
22
12
19
