FRANÇAIS
61

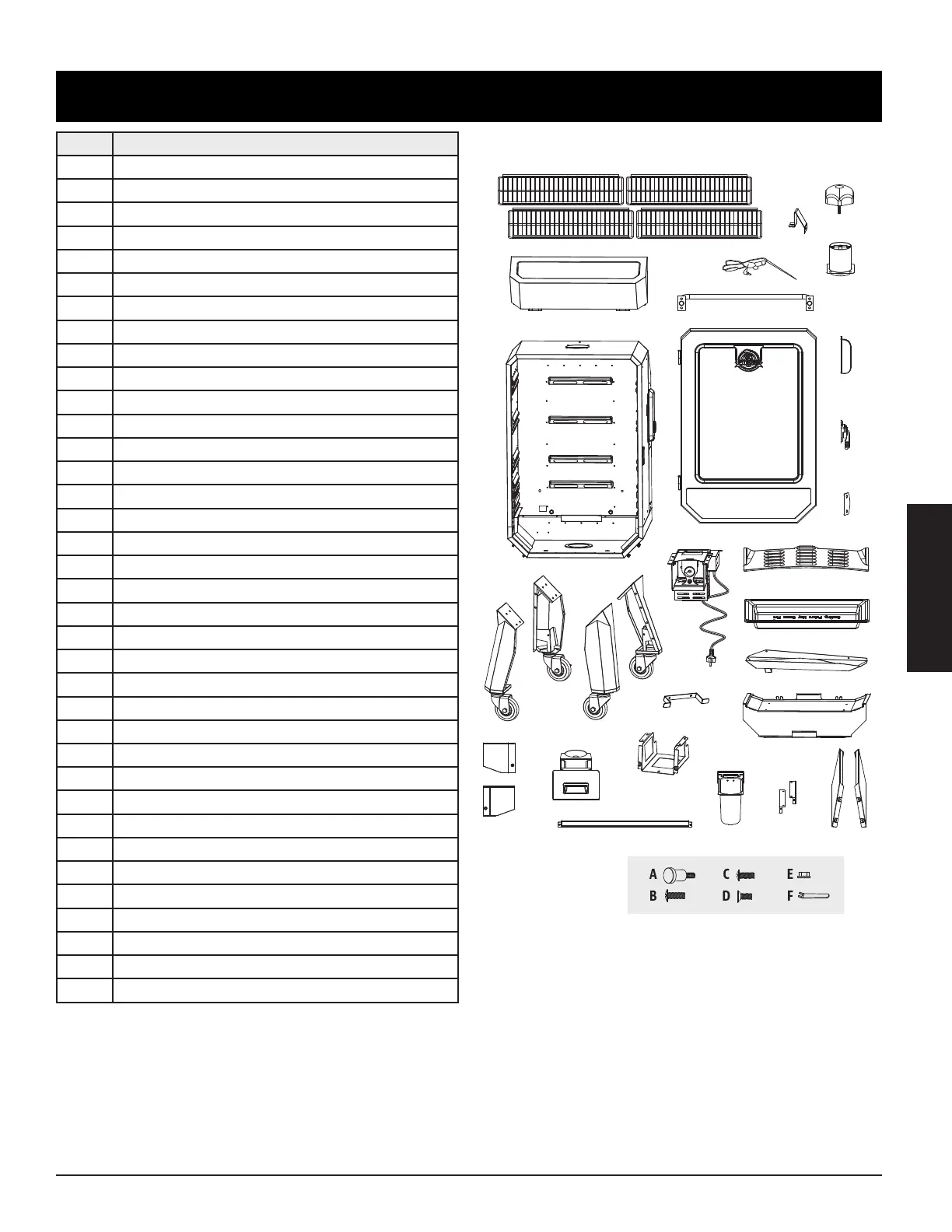

N° Description
1 Grilles de cuisson (x4)
2 Butoir pour couvercle (x1)
3 Chapeau de cheminée (x1)
4 Sortie de cheminée (x1)
5 Sonde de cuisson (x1)
6 Poignée de la trémie (x1)
7 Couvercle de la trémie (x1)
8 Armoire principale (x1)
9 Porte du foyer (x1)
10 Poignée de porte d’armoire (x1)
11 Loquet de porte d'armoire (x1)
12 Filtre thermique de porte d'armoire (x1)
13 Pied de support gauche - avant (x1)
14 Pied de support gauche - arrière (x1)
15 Pied de support droit - avant (x1)
16 Pied de support droit - arrière (x1)
17 Système d'alimentation (x1)
18 Plaque de déflecteur de chaleur (x1)
19 Réservoir eau (x1)
20 Plaque de graisse (x1)
21 Réducteur de flamme (x1)
22 Support de cordon d'alimentation (x1)
23 Boîtier de nettoyage des cendres (x1)
24 Plateau de nettoyage des cendres (x1)
25 Panneau avant gauche (x1)
26 Panneau avant droit (x1)
27 Plateau à graisse (x1)
28 Supports du plateau à graisse (x2)
29 Panneaux de support (x2)
30 Barre d'appui (x1)
A Bouton de porte (x1)
B Vis (x4)
C Vis (x34)
D Vis (x4)
E Écrous (x16)
F Clé (x1)
REMARQUE: en raison du développement continu du produit, des pièces peuvent faire l’objet de
modifications sans préavis.
1
2
4
3
10
11
12
15
14
17
18
20
21
22
23
24
25
26
27
28
29
30
19
16
8
6
7
9
5
13
