ESPAÑOL
74
3.
Partes requeridas:
2 x Panel de suporte (#18)
8 x Tornillo (#C)
Instalación:
• Instale un panel de soporte en la parte lateral de la unidad, entre una pata
de soporte frontal y una trasera. Asegure usando dos tornillos en cada lado.
Asegúrese de que la superficie plana del panel de soporte esté hacia afuera.
Repita la misma instalación para montar el otro panel de soporte. Consulte
la ilustración para ver la disposición del panel de soporte.
2.
Partes requeridas:
1 x Pata de soporte izquierda - delantera (#12)
1 x Pata de soporte izquierda - posterior (#13)
1 x Pata de soporte derecha - delantera (#14)
1 x Pata de soporte derecha - posterior (#15)
2 x Tornillo (#C)
16 x Tuercas (#E)
1 x Nivel (#F)
Instalación:

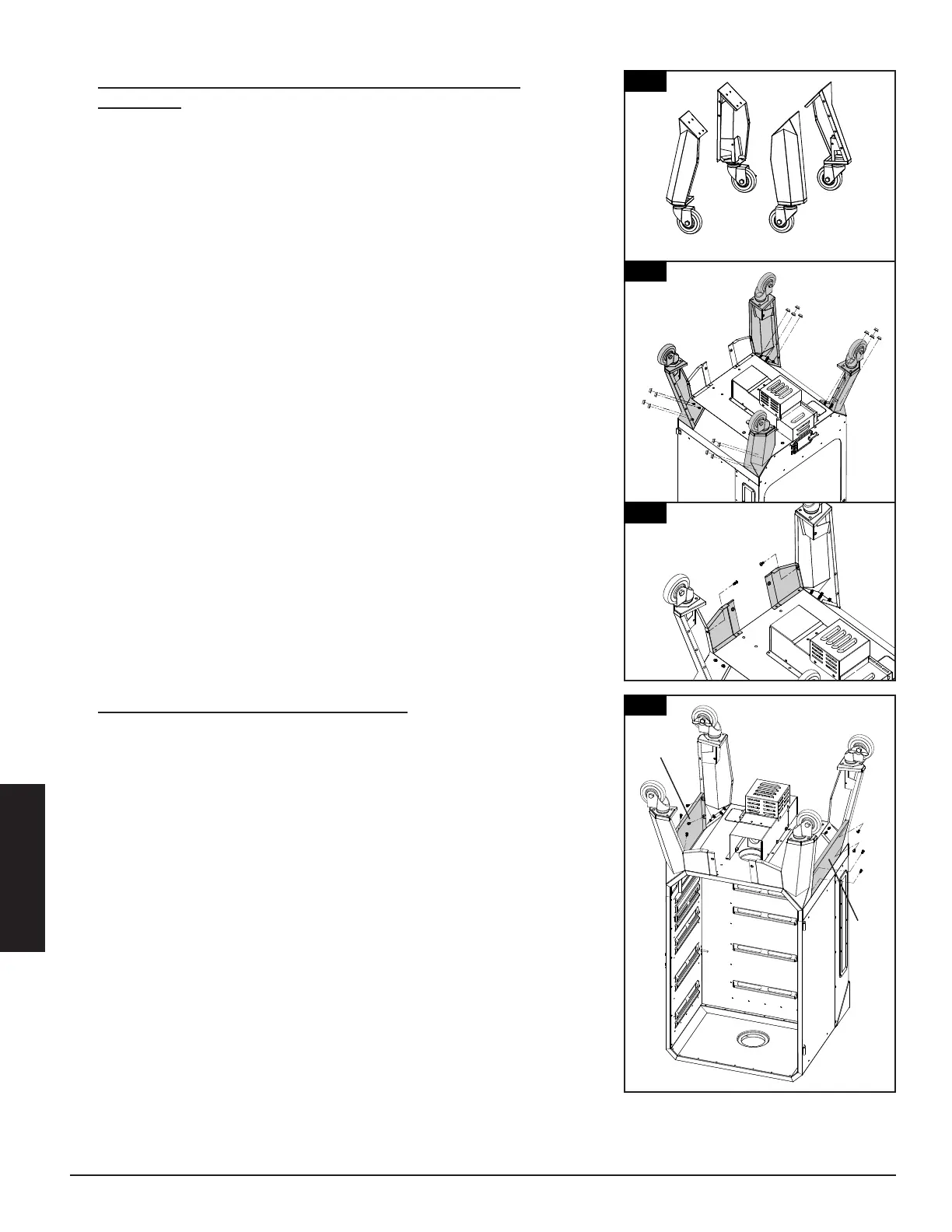

• Préparez les quatre pieds de support pour l'installation, en disposant
les pieds étiquetés comme représenté à l'illustration 2.
• Monte una pata de soporte alineándola con los tornillos que sobresalen
del lado inferior del gabinete principal, luego asegúrelos con cuatro
tuercas con una llave. Repita la instalación para las otras tres patas.
Consulte la ilustración 2B.
IMPORTANTE: Las cuatro patas de soporte deben acomodarse
correctamente para poder instalar en forma adecuada los paneles y
barra de soporte en un paso de ensamblaje posterior.
• Fije los paneles frontales a cada pata de soporte frontal usando un
tornillo en cada panel. Consulte la ilustración 2C.
2
2
2
3
15
1412
13
14
12
13
15
18
18
