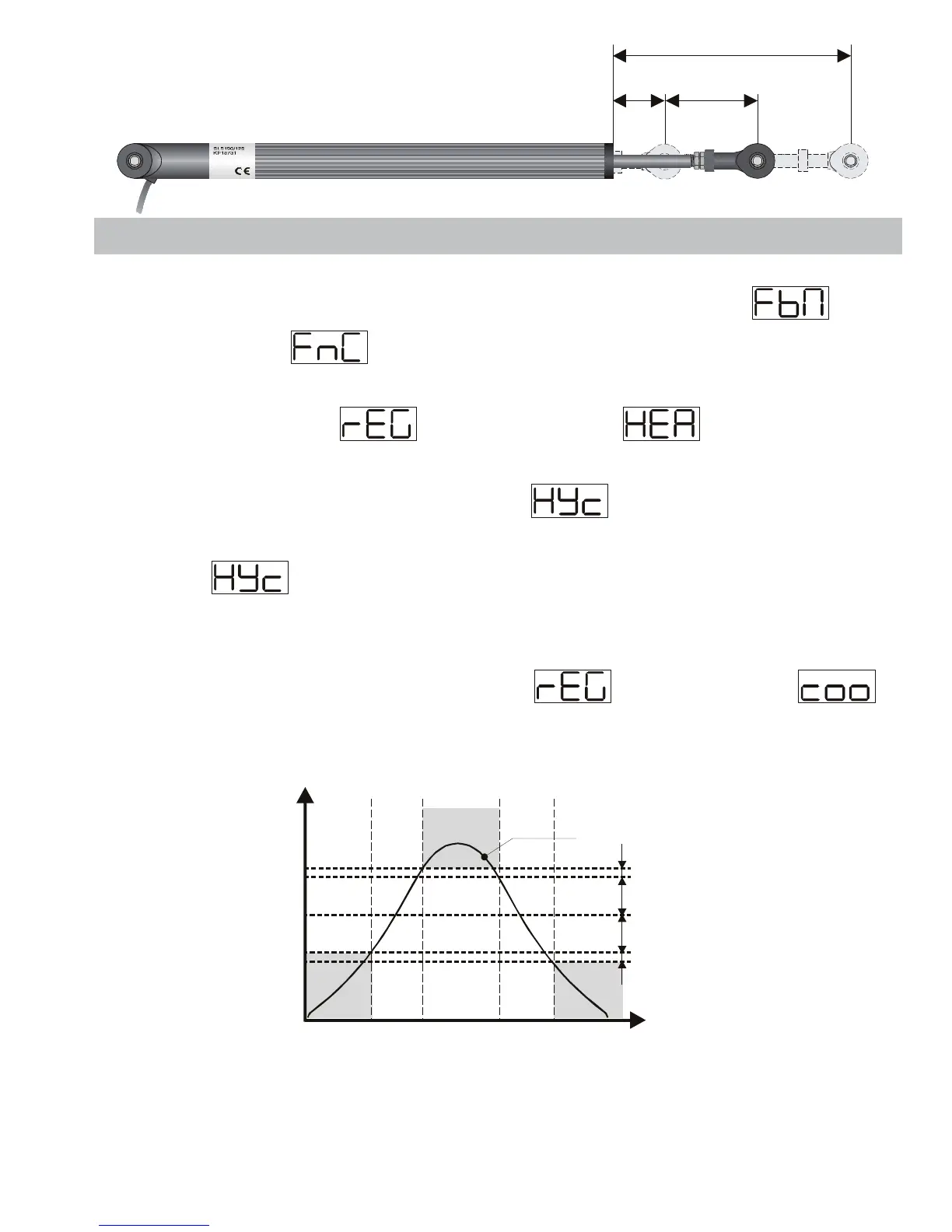

42 - FUNZIONE BANDA MORTA
La funzione Banda Morta (abilitata impostando nel
parametro 28
) permette di eseguire una regolazione
detta appunto di “banda morta” (vedi figura).In funzionamento
caldo (parametro
impostato su ), la soglia di
intervento del relè di comando sarà data da SET1-SET2 (con
isteresi impostata sul parametro
), mentre la soglia di
intervento del relè di allarme sarà SET1+SET2 (l’isteresi è
sempre
). In sostanza si viene a creare una banda
all’interno della quale i relè sono entrambi aperti; i relè, invece,
intervengono uno sopra e l’altro sotto la banda. In
funzionamento freddo (parametro
impostato su )
si invertono le soglie di intervento dei due relè.
SET 2
SET 2
ISTERESI (HY.C)
ISTERESI (HY.C)
PROCESSO
Zona intervento
relè allarme
Zona intervento
relè comando
Zona intervento
relè comando
SET 1
TEMPO
T E M P .
Es. Funzione Banda morta in modalità caldo (HEA/HEAT su Parametro REG)
In questa modalità l’uso dell’allarme nel modo tradizionale
(banda, deviazione, ecc..) viene inibito.
