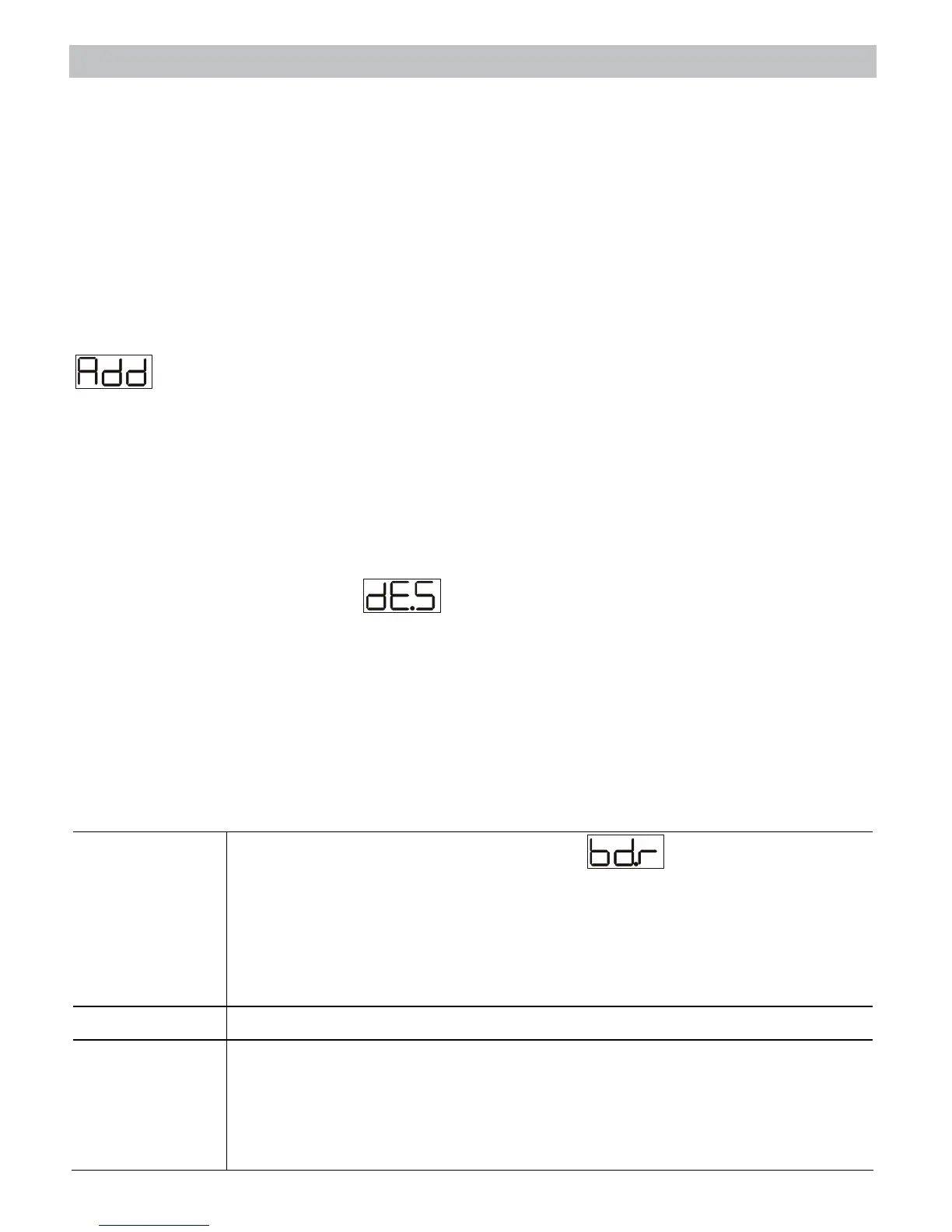

43 - COMUNICAZIONE SERIALE
L’ATR121/141 con RS485 è in grado di ricevere e trasmettere dati
via seriale tramite protocollo MODBUS RTU. Il dispositivo può
essere configurato solo come Slave. Questa funzione permette il
controllo di più unità ATR121/141 collegandole ad un sistema di
supervisione. La linea RS485 deve essere priva delle resistenze di
terminazione LT per evitare mal funzionamenti.
Ogni strumento risponderà ad un’interrogazione del Master solo se
questa contiene l’indirizzo uguale a quello contenuto nel parametro
. Gli indirizzi permessi vanno da 1 a 254, non devono esserci
più ATR121/141 con lo stesso indirizzo sulla stessa linea.
L’indirizzo 255 viene usato per comunicare con tutte le
apparecchiature collegate (modalità broadcast); selezionando 0 tutti
i dispositivi ricevono il comando ma non è prevista la risposta.
L’ATR121/141 può introdurre un ritardo (in millisecondi) della
risposta alla richiesta del Master; tale ritardo deve essere
impostato sul parametro
Ad ogni variazione dei parametri lo strumento salva il valore in
memoria EEPROM ( 100000 cicli di scrittura). Il salvataggio in
memoria EEPROM del setpoint avviene con un ritardo di 10
secondi dalla modifica.
NB: Modifiche apportate a Word diverse da quelle riportate nella
tabella seguente possono causare mal funzionamenti dello
strumento.
Baud-rate
Selezionabile da parametro
MD.1 = 300bit/s
MD.2 = 9600bit/s
MD.3 = 19200bit/s
MD.4 = 38400bit/s
Formato 8, N, 1 (8bit, no parità, 1 stop)
Funzioni
supportate
WORD READING (max 20 word) (0x03, 0x04)
SINGLE WORD WRITING (0x06)
MULTIPLE WORDS WRITING (0x10)
(max 20 word)
