Pixsys ATR 401 - Setpoint Remoto da Ingresso Analogico

74 ATR401 - Manuale d’uso
7.2 Setpoint remoto da ingresso analogico
È possibile abilitare la funzione di setpoint remoto impostando  su par.
20  
PROBE
OUT
PROBE
OUT
ATR401
RT1
3738394041
42
43
4445
29303132
33
34
3536
28
19 20 21 22 23
24
25
26 27
10 11 12 13 14
15
16
17 18
1 2 3 4 5
6
7
8 9
46474849
4...20mA
0...10V

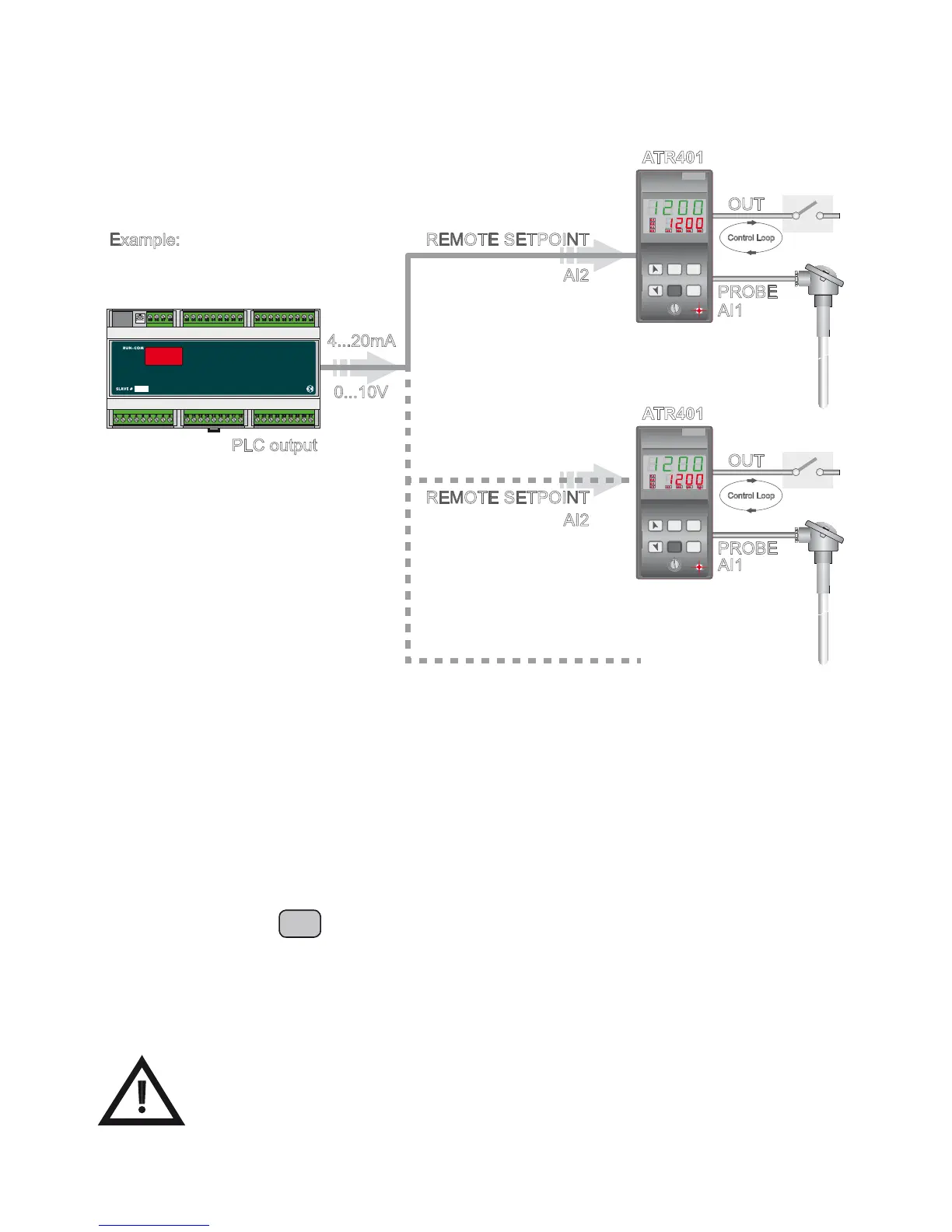

REMOTE SETPOINTExample:
PLC output
AI2
AI2
AI1
AI1
REMOTE SETPOINT
Control Loop
Control Loop
FNC
PRGM
SET
PIXSYS
ATR401
A 3
MAN TUN REM
C 1
C 2
A 1
A 2
ATR401
FNC
PRGM
SET
PIXSYS
ATR401
A 3
MAN TUN REM
C 1
C 2
A 1
A 2
In questo esempio il setpoint di comando viene letto sul secondo ingresso
analogico AI2: se su par. 19    si imposta  (AI1) questo diventa il
processo principale (ingresso sonda) e quindi AI2 determina il setpoint.
Viceversa, se su par. 19    si imposta  (AI2) questo diventa il
processo principale (sonda) e quindi AI1 seleziona il setpoint.
NB: La funzione Setpoint Remoto è funzionante solo con queste due impo-
stazioni di par. 19   
è possibile passare da setpoint remoto a locale tenendo premuto per 1
secondo il tasto . La selezione rimane memorizzata anche dopo le
successive riaccensioni dello strumento.
In modalità setpoint remoto il led REM è acceso  sso, lampeggia se si passa
in modalità setpoint locale.
Il parametro di impostazione del punto decimale per l’ingresso
immagine (o setpoint remoto) è bloccato e si modi ca in automatico
quando viene variato il punto decimale dell’ingresso di comando.
