Seven!Switch!Fabric!

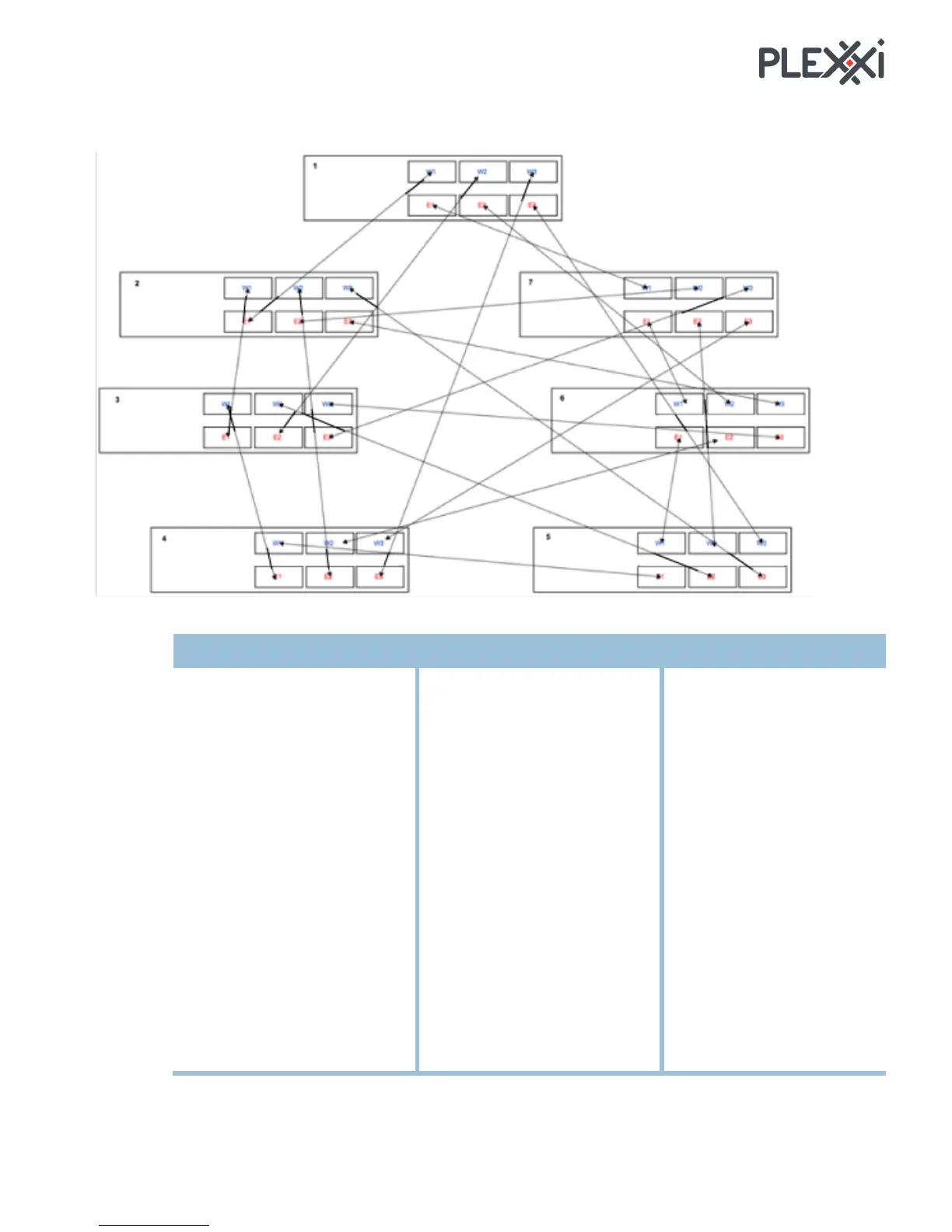

These are the connections to create a 7-switch Plexxi fabric.
Begin with Switch 1, then Switch 2, and finish with the Switch 7 connections to switches 1, 2, and 3.
From
To
From
To
From
To
Switch 1
Switch 2
Switch 3
W1
Switch 2 E1
W1
Switch 3 E1
W1
Switch 4 E1
W2
Switch 3 E2
W2
Switch 4 E2
W2
Switch 5 E2
W3
Switch 4 E3
W3
Switch 5 E3
W3
Switch 6 E3
Switch 4
Switch 5
Switch 6
W1
Switch 5 E1
W1
Switch 6 E1
W1
Switch 7 E1
W2
Switch 6 E2
W2
Switch 7 E2
W2
Switch 1 E2
W3
Switch 7 E3
W3
Switch 1 E3
W3
Switch 2 E3
Switch 7
W1
Switch 1 E1
W2
Switch 2 E2
W3
Switch 3 E3
!
