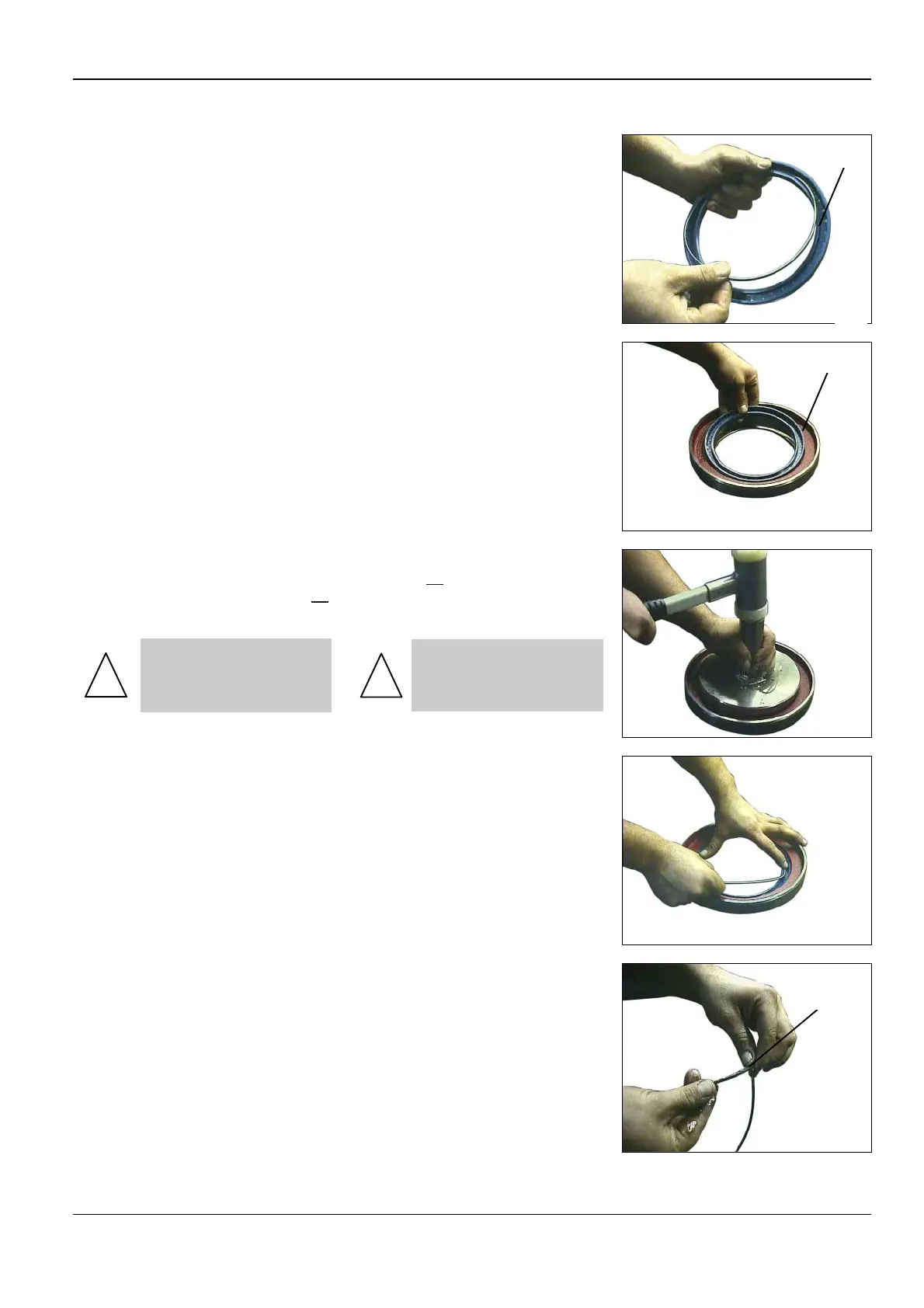

REMONTAGE DU SUPPORT DE
JOINT (081)
REASSEMBLY SEAL SUPPORT
(081)
• Démonter le ressort de la bague
d’étanchéité(078).
• Remove the lip seal
spring(078).
• Monter la bague d’étanchéité
(078) dans le support de joint (081).
• Install the lip seal (078) in the
seal support (081).
• Positionner la bague
d’étanchéité à l’aide du mandrin
correspondant (voir outillage 83
page).
!
CONTROLER VISUELLE-
MENT QUE LA BAGUE
D’ETANCHEITE EST BIEN AU
FOND DE SON LOGEMENT
• Using the right mandrel (see
tools page 83
) position the lip seal.
!
CHECK VISUALLY THAT THE
LIP SEAL IS PROPERLY IN-
STALLED IN THE END OF ITS
GROOVE
• Remonter le ressort de la bague
d'étanchéité.
• Reinstall the lip seal spring.
• Enduire de graisse le joint tore
(082) qui fait étanchéité entre le
support de joint (078) et le support
palier (070).
• Coat with grease the seal (082)
between the lip seal support (78)
and the bearing support (070).
