Installer le panneau de branchement des accessoires

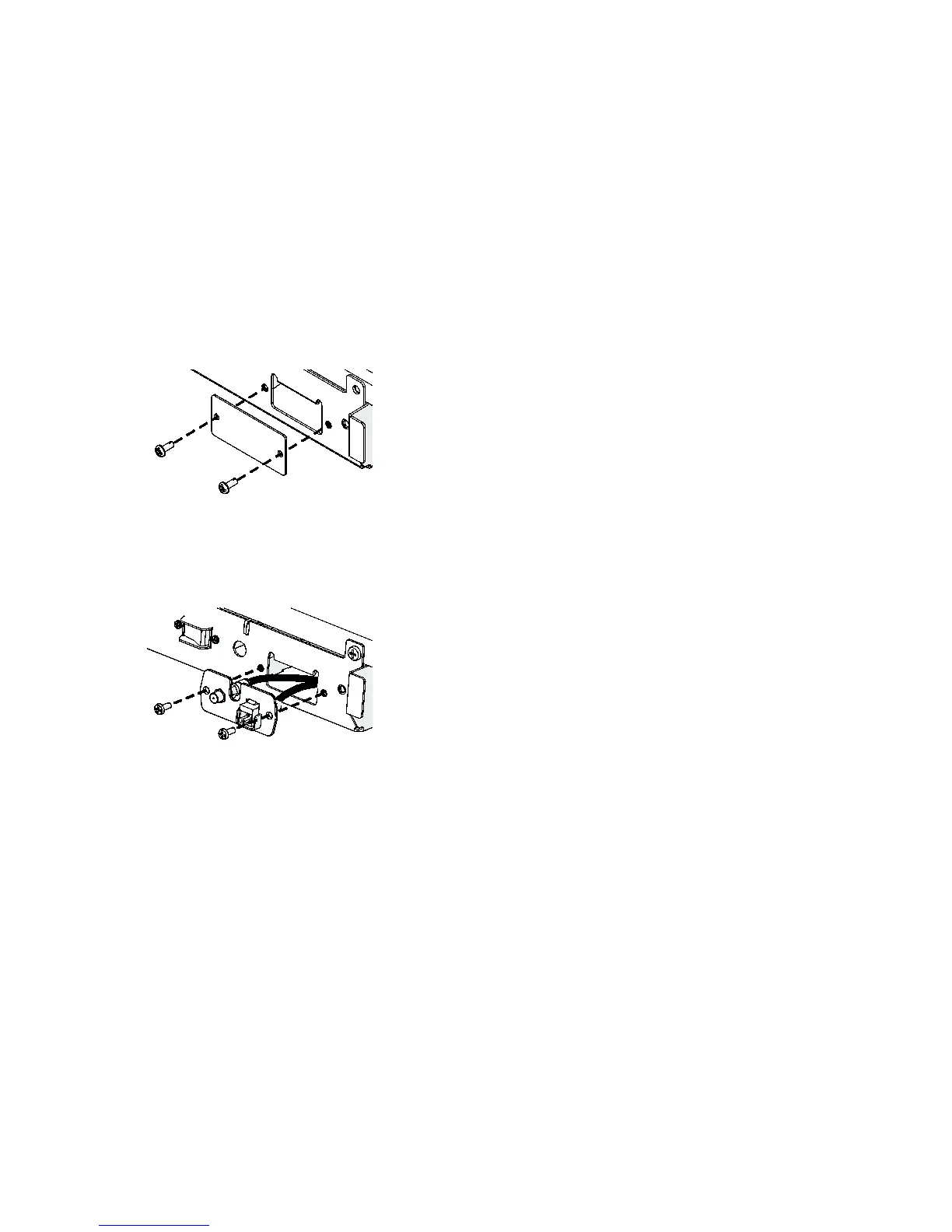

1. Retirez les vis fixant la plaque vide au coin avant droit du tapis de course
(voir Figure 8). Mettez au rebut la plaque vide.
Fig
ure 8
2. Acheminez l’ensemble des câbles vers le bas, dans le chemin de câble d
u
m
ontant vertical situé à votre droite (voir Figure 9). Faites passer le surplus
de câble au-dessus du bord intérieur du support et, si nécessaire, maintenez-le
en place avec du ruban adhésif.
Fig
ure 9
3. F
aites passer l’extrémité inférieure du câble TV dans l’œillet droit, puis insérez-la
dans le connecteur situé à l’intérieur du panneau de branchement. À l’aide d’une
clé dynamométrique de 7/16 po, serrez les connecteurs au couple de 30 po-lb.
4. Faites passer l’extrémité inférieure du câble Ethernet dans l’œillet droit e
t
e
nclenchez-la dans le coupleur à huit broches situé dans le panneau de
branchement.
5. Insérez les extrémités inférieures des câbles de console en option dans l’encoche
du bord supérieur du panneau de branchement.
6. Replacez le panneau et serrez à fond les vis correspondantes.
