Solo consolas de pantalla táctil

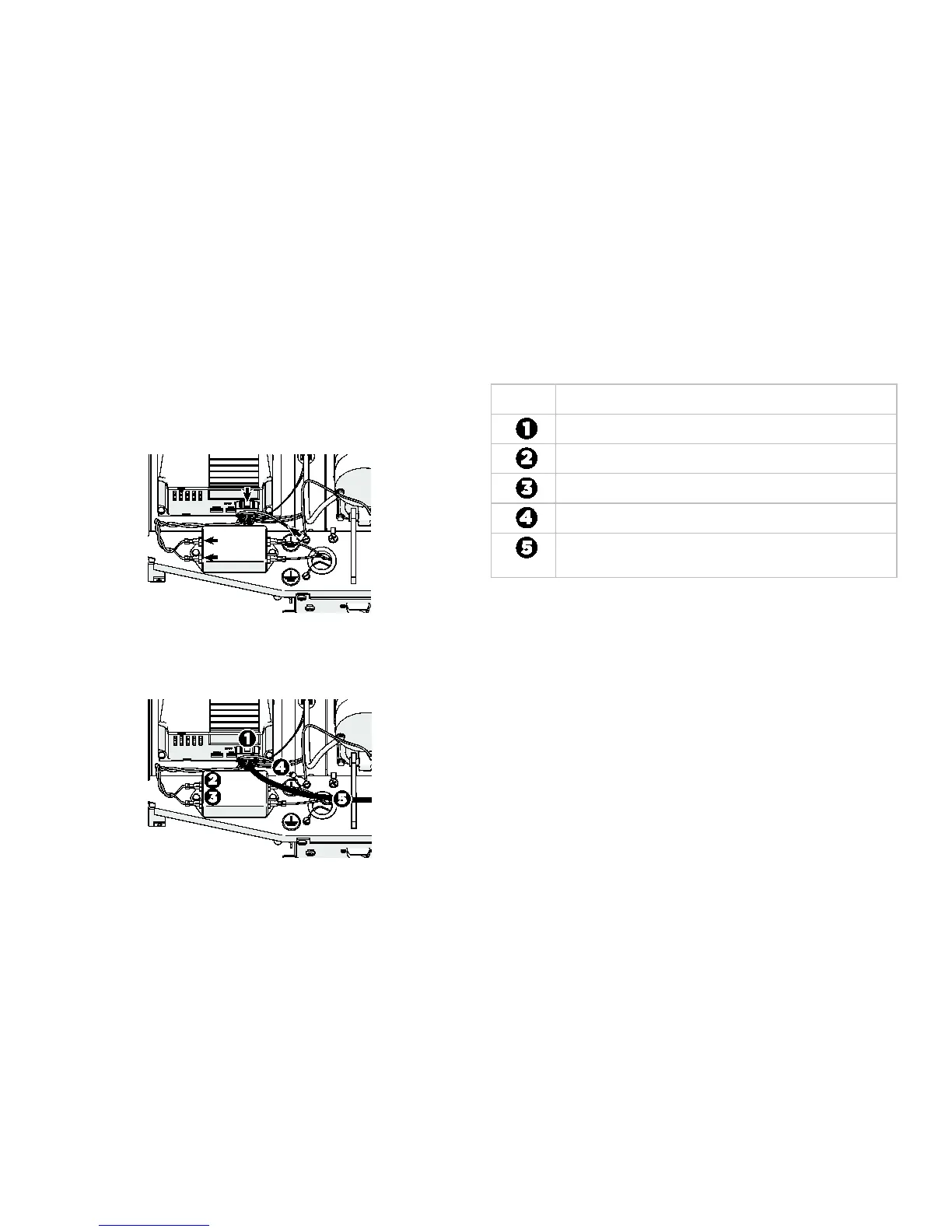

Para conectar el filtro al cable de alimentación de accionamiento:
1. Desconecte el cable de alimentación existente de la unidad de accionamiento,
del filtro de alimentación y de la terminal de tierra. A continuación, retírelo de
la caminadora completamente (vea la Figura 6).
Figura 6
2. Conecte el cable nuevo de alimentación de acuerdo con la Figura 7 y la Tabla 1.
Figura 7
T
abla 1
de la mano Conector
Conectores de entrada del controlador
Conductor café con terminal de conexión rápida
Conductor azul con terminal de conexión rápida
Conductor verde y amarillo con terminal de conexión rápida
Cable de entrada de CA hacia el cable de alimentación de la
consola de fitness de red
3. U
tilice los sujetadores de Velcro® para acoplar la fuente de alimentación e
n
el l
ado derecho de la pieza transversal delantera en la base de la caminadora.
4. Conecte el cable de entrada de CA en el conector en la fuente de alimentación.
5. Enrute el cable de salida de CC a través de las ataduras de cable detrás de l
a
f
uente de alimentación, hacia el soporte vertical a su derecha. Doble las ataduras
de cable sobre el cable de salida de CC para mantenerlo en su lugar.
Nota Junte el exceso de cable y fíjelo debajo de los sujetadores del cable.
6. Conecte el cordón negro de alimentación de CA en el arnés de cableado de CA
al conector en la fuente de alimentación.
Importante La consola de fitness en red incluye un panel de conectores auxiliares que debe
instalar en la caminadora. El panel conecta los cables de TV y Ethernet a la red del club.
