Installation des Buchsenfelds

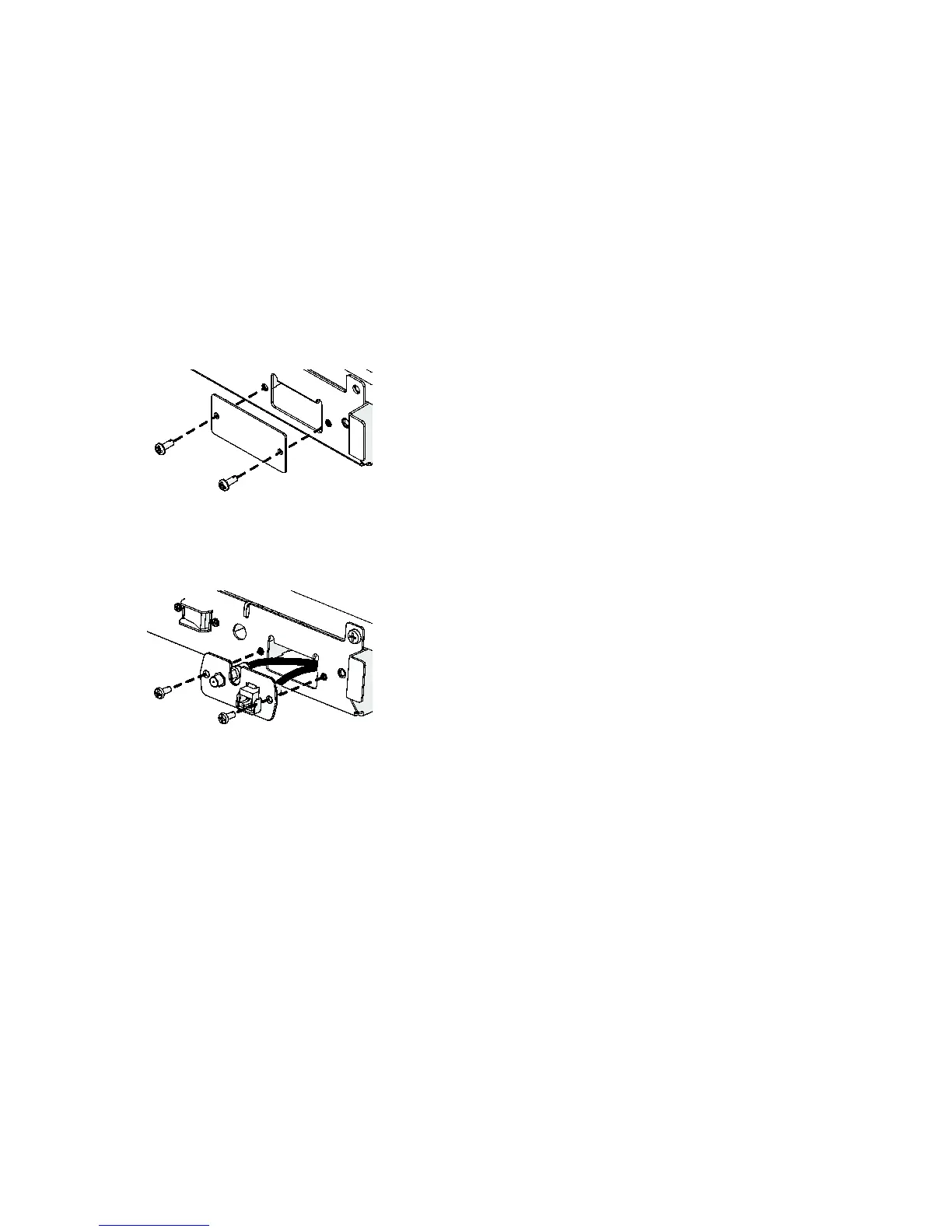

1. Entfernen Sie die Schrauben, mit denen die Blende an der rechten Vorderseite des
Laufbands befestigt ist (siehe Abbildung 8). Entsorgen Sie die Verschlussplatte
A
bbildung 8
2. Führen Sie die Kabelbaugruppe nach unten durch den Kanal in den vertikalen Träger
an der rechten Seite (siehe Abbildung 9). Hängen Sie überschüssiges Kabel über die
Innenkante des Trägers und befestigen Sie es mit Klebeband falls erforderlich.
A
bbildung 9
3. F
ühren Sie das untere Ende des TV-Kabels durch die Tülle auf der rechte
n
Se
ite und stecken Sie es in den Stecker, der im Buchsenfeld angebracht ist.
Ziehen Sie die Stecker mithilfe eines 7/16-Zoll-Drehmomentschlüssels auf
30 Zoll/Pfund an.
4. Führen Sie das untere Ende des Ethernet-Kabels durch die Tülle auf der rechte
n
S
eite und klemmen Sie es in den achtpoligen Koppler, der im Buchsenfeld
angebracht ist.
5. Schieben Sie die unteren Enden der optionalen Konsolenkabel in die Aussparung
am oberen Rand des Buchsenfeldes.
6. Bringen Sie die Platte wieder an und ziehen Sie die entsprechenden Schrauben
vollständig an.
