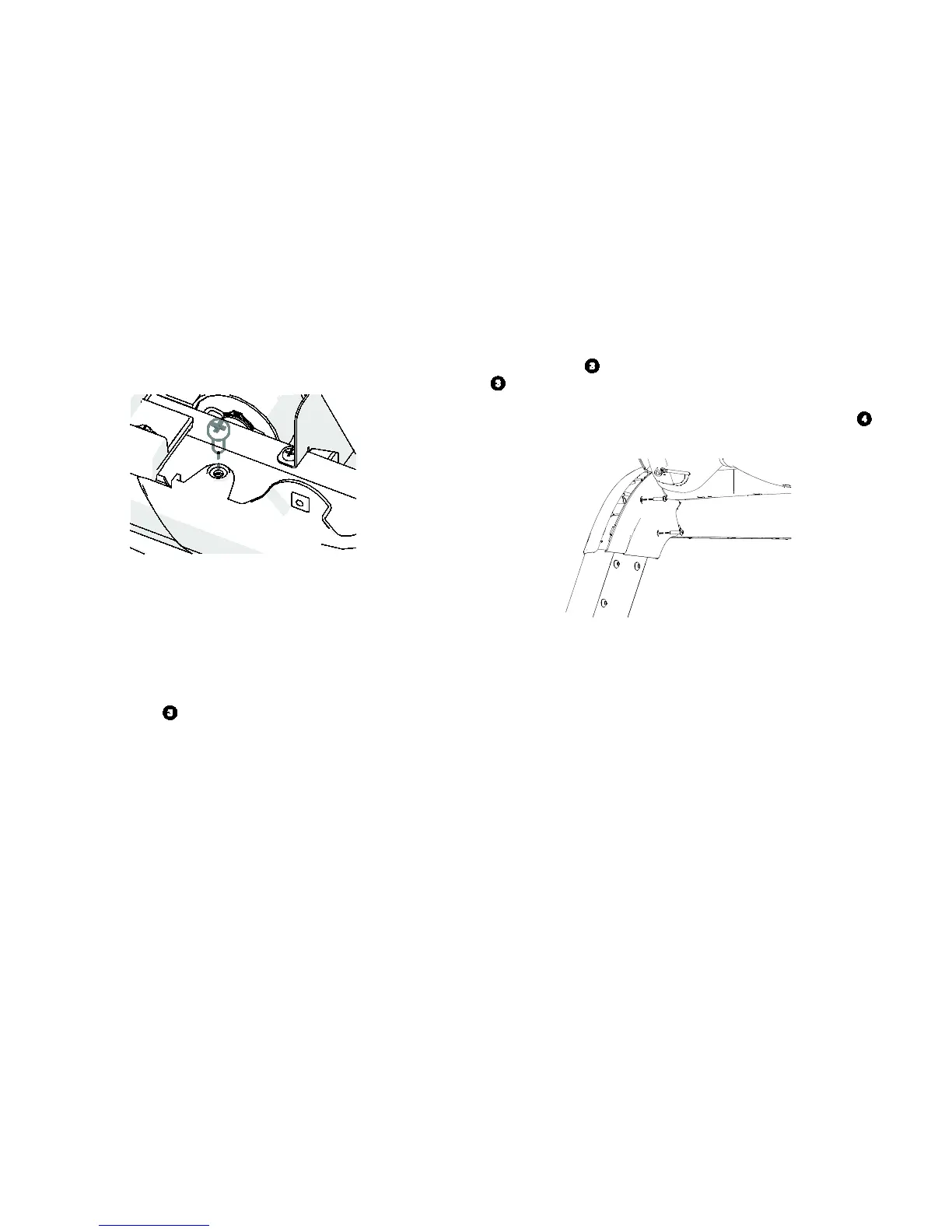

(vea la Figura 10).
Fig
ura 10
2. Consulte la Guía de instalación de la consola (en línea o en la caja de la
consola) para obtener las instrucciones acerca de cómo instalar l
a
c
onsola, incluyendo el volver a colocar el arnés de alimentación. Una vez
haya terminado, vuelva a esta página y complete el ensamblado de la
caminadora a partir del siguiente paso.
3. Para colocar la tapa, flexione suavemente el borde de la parte inferior de
la tapa alrededor del soporte en la parte delantera de la caminadora.
4. Inserte un tornill
o e
n cada uno de los dos orificios laterales. Apriete
parcialmente ambos tornillos.
5. I
nserte un tornill
o e
n cada uno de los dos orificios exteriores y un tornillo
en los dos orificios interiores en la parte delantera de la tapa. Apriete
parcialmente los seis tornillos.
6. Acople las cubiertas de acceso sobre cada montante con cuatro tornillos
(vea la Figura 11).
Fig
ura 11
7. Después de completar el ensamblado de la consola, vuelva a acoplar la cubiert
a
p
osterior (vea la Figure 2).
8. Apriete completamente todos los tornillos que se utilizaron en los
procedimientos anteriores a 23 pies-lb de torque, en el siguiente orden:
• Los cuatro tornillos que aseguran la parte lateral de los soportes verticales
a la base de la caminadora (vea la Figura 5).
• Los dos tornillos que aseguran los bordes de los soportes verticales a la
base de la caminadora.
• Los seis tornillos que aseguran la consola a los soportes verticales.
