Concluir a montagem
1. Encaixe ambas as coberturas de canto e fixe cada uma delas com
um parafuso (ver Figura 10).

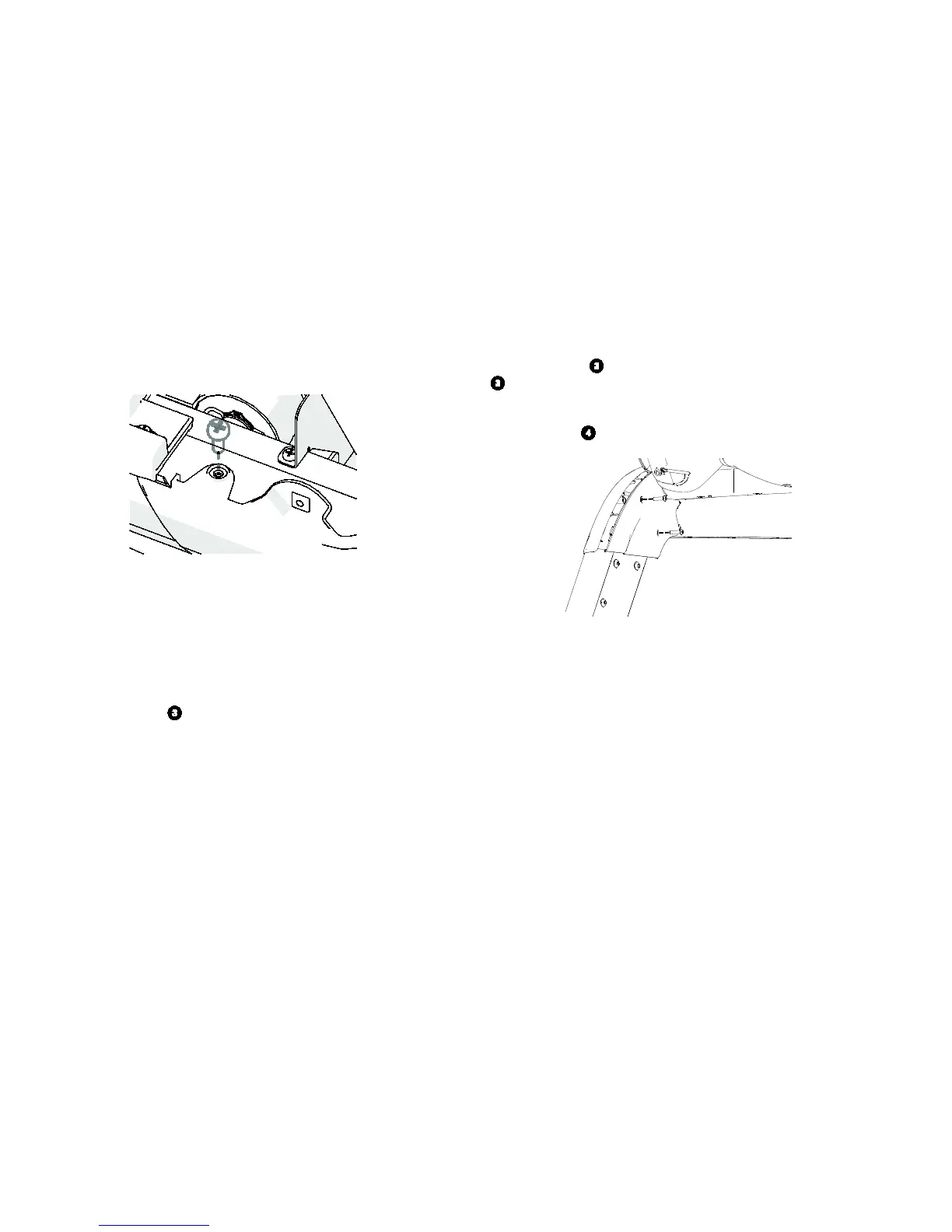

Fig
ura 10
2. Consulte o Guia de instalação da consola (online ou na caixa da consola)
relativamente às instruções de instalação da mesma, incluindo a
substituição do feixe de cabos de alimentação. Assim que terminar,
regresse a esta página e conclua a montagem da passadeira a partir do
passo que se segue.
3. Para posicionar a tampa, flexione com cuidado a borda inferior da tamp
a
à
volta do suporte na parte da frente da passadeira.
4. Insira um parafus
o e
m cada um dos dois orifícios laterais. Aperte
parcialmente ambos os parafusos.
5. I
nsira um parafus
o e
m cada um dos dois orifícios exteriores e um parafuso
nos dois orifícios interiores da parte frontal da tampa. Aperte parcialmente
os seis parafusos.
6. Fixe as coberturas de acesso em cada um dos suportes verticais utilizando
q
uatro parafusos (ver Figura 11).
Fig
ura 11
7. Após concluir a montagem da consola, fixe novamente a cobertura traseira
(ver Figura 2).
8. Aperte totalmente todos os parafusos utilizados nos procedimentos anteriores
até 3,18 kgf m (23 lbf ft) de binário, pela seguinte ordem:
• Os quatro parafusos que fixam o lado dos suportes verticais na base da
passadeira (ver Figura 5).
• Os dois parafusos que fixam as bordas dos suportes verticais na base
da passadeira.
• Os seis parafusos que fixam a consola nos suportes verticais.
