Nur Konsolen mit Touchscreen
So wird der Filter an das Netzkabel des Antriebs befestigt:
1. Schließen Sie das vorhandene Stromkabel von der Antriebseinheit, dem
Leistungsfilter und der Erdungsklemme ab. Entfernen Sie es anschließend
vollständig vom Laufband (siehe Abbildung 6).

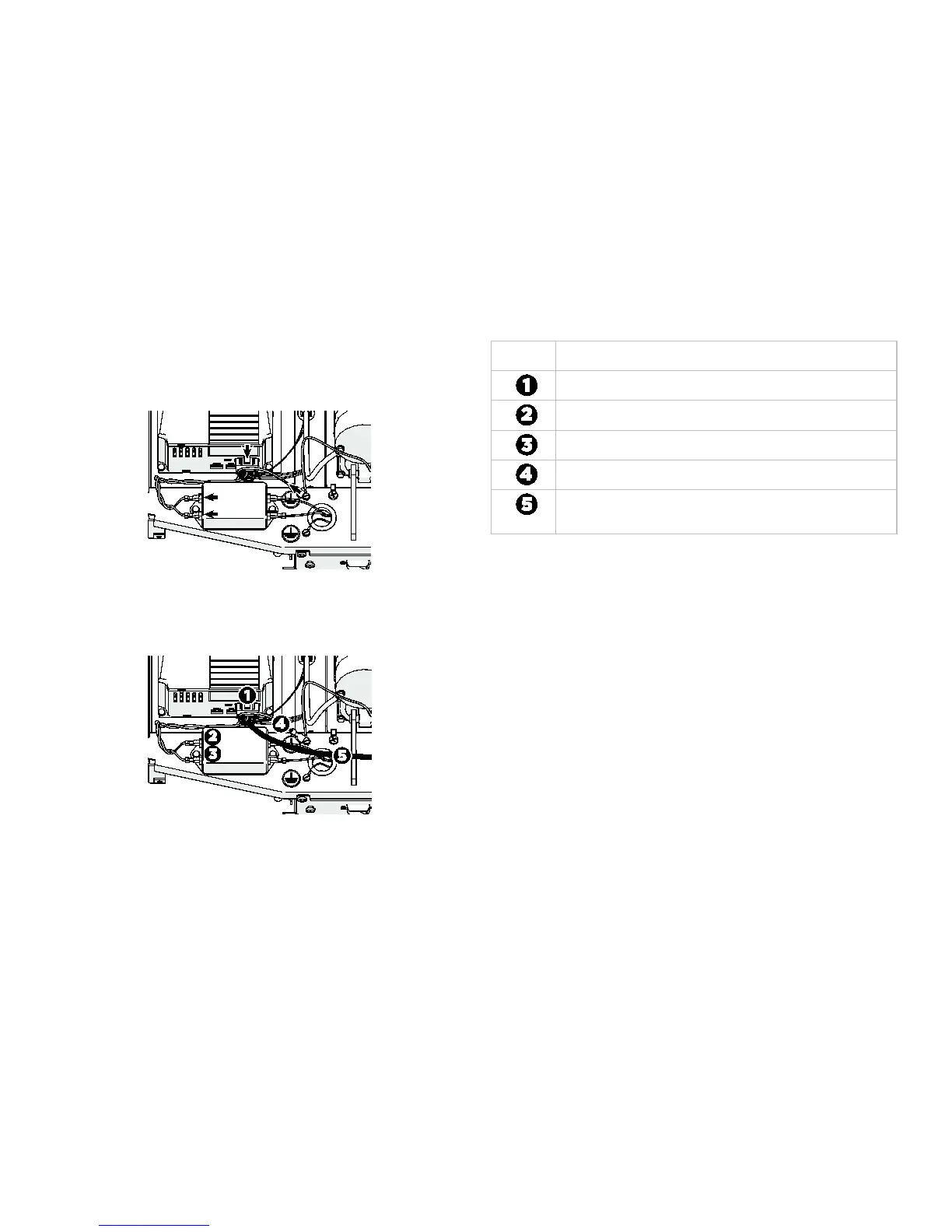

Abbildung 6
2. Bringen Sie gemäß Abbildung 7 und Tabelle 1 ein neues Stromkabel an.
Abbildung 7
T
abelle 1
Position Anschluss
Antriebseingangsanschlüsse
Brauner Anschlussdraht mit Schnellverschlussklemme
Blauer Anschlussdraht mit Schnellverschlussklemme
Grüner und gelber Anschlussdraht mit Schnellverschlussklemme
Wechselstromeingangskabel an das Stromversorgungskabel der
Networked Fitness-Konsole
3. Be
festigen Sie die Stromversorgungskabel mithilfe der Velcro-
Verbindungsstücke an der rechten Seite des vorderen Querträgers auf der
Laufbandbasis.
4. Stecken Sie das Wechselstromeingangskabel in die Buchse an der
Stromversorgung.
5. Führen Sie das Gleichstrom-Ausgangskabel durch die Kabelbinder hinter
der Stromversorgung in Richtung des vertikalen Trägers auf der rechten Seite.
Binden Sie die Kabelbinder um das Gleichstrom-Ausgangskabel, um es zu sichern.
Hinweis Binden Sie überschüssiges Kabel zusammen und befestigen Sie es
unter den Kabelclips.
6. Verbinden Sie das schwarze Wechselstromkabel auf dem Wechselstrom-
Kabelstrang mit der Steckdose am Stromversorgungskabel.
Wichtig Die Networked Fitness-Konsole beinhaltet ein Buchsenfeld, dass am Laufband
angebracht werden muss. Über dieses Buchsenfeld werden die TV- und Ethernet-Kabel
an das Netzwerk der Einrichtung angebunden.
