Beginn der Montage, Fortsetzung
So wird das Laufband neu verdrahtet:

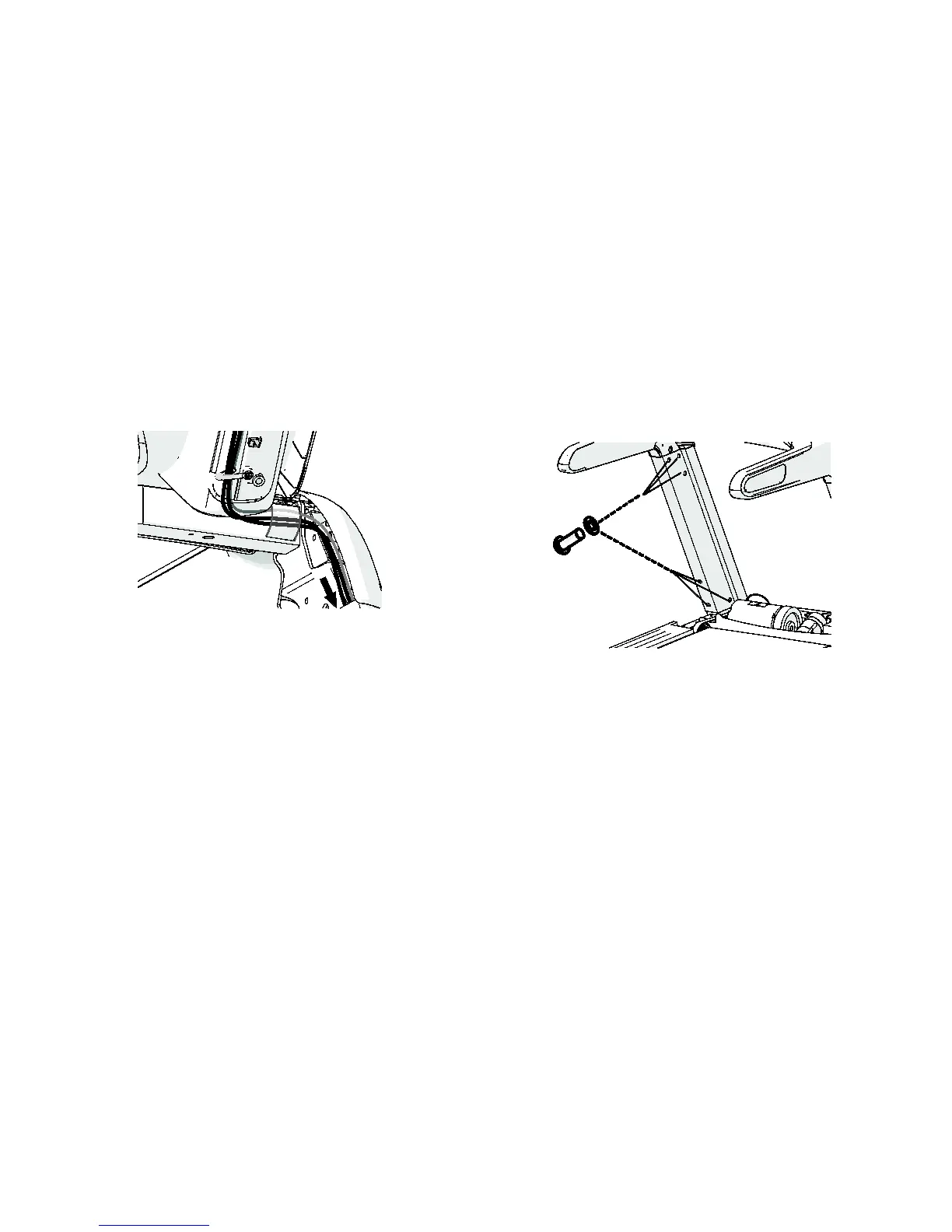

1. Verdrahten Sie das Laufband (siehe Abbildung 4) mithilfe der folgenden
Konsolenkabel:
Ethernet
TV (Koaxialkabel)
Netzkabel
A
bbildung 4
2. Befestigen Sie die Verkleidung mithilfe von sechs Schrauben und sechs
Unterlegscheiben an jeder Seite etwas an den vertikalen Trägern an beide
n
S
eiten (siehe Abbildung 5). Stellen Sie sicher, dass die Verkleidung nicht vo
n
a
ußen gestützt wird.
Wichtig Verwenden Sie im oben aufgeführten Schritt zum Festziehen der
Befestigungselemente KEINEN Schlüssel, bis das Gerät vollständig zusammengebaut
wurde. Vergewissern Sie sich, dass keine Kabel zwischen den Befestigungselementen und
dem Einheitenkörper oder zwischen den Armabdeckungen und den vertikalen Trägern
eingeklemmt sind. Die beschränkte Garantie von Precor umfasst keine Kabel, die durch
eine falsche Montage beschädigt wurden.
A
bbildung 5 (eine Seite abgebildet)
