Apenas consolas com ecrã tátil
Para ligar o filtro ao cabo de alimentação da unidade motora:
1. Desligue o cabo de alimentação existente da unidade motora, do filtro
de alimentação e do terminal de terra. Em seguida, remova-o totalmente
da passadeira (ver Figura 6).

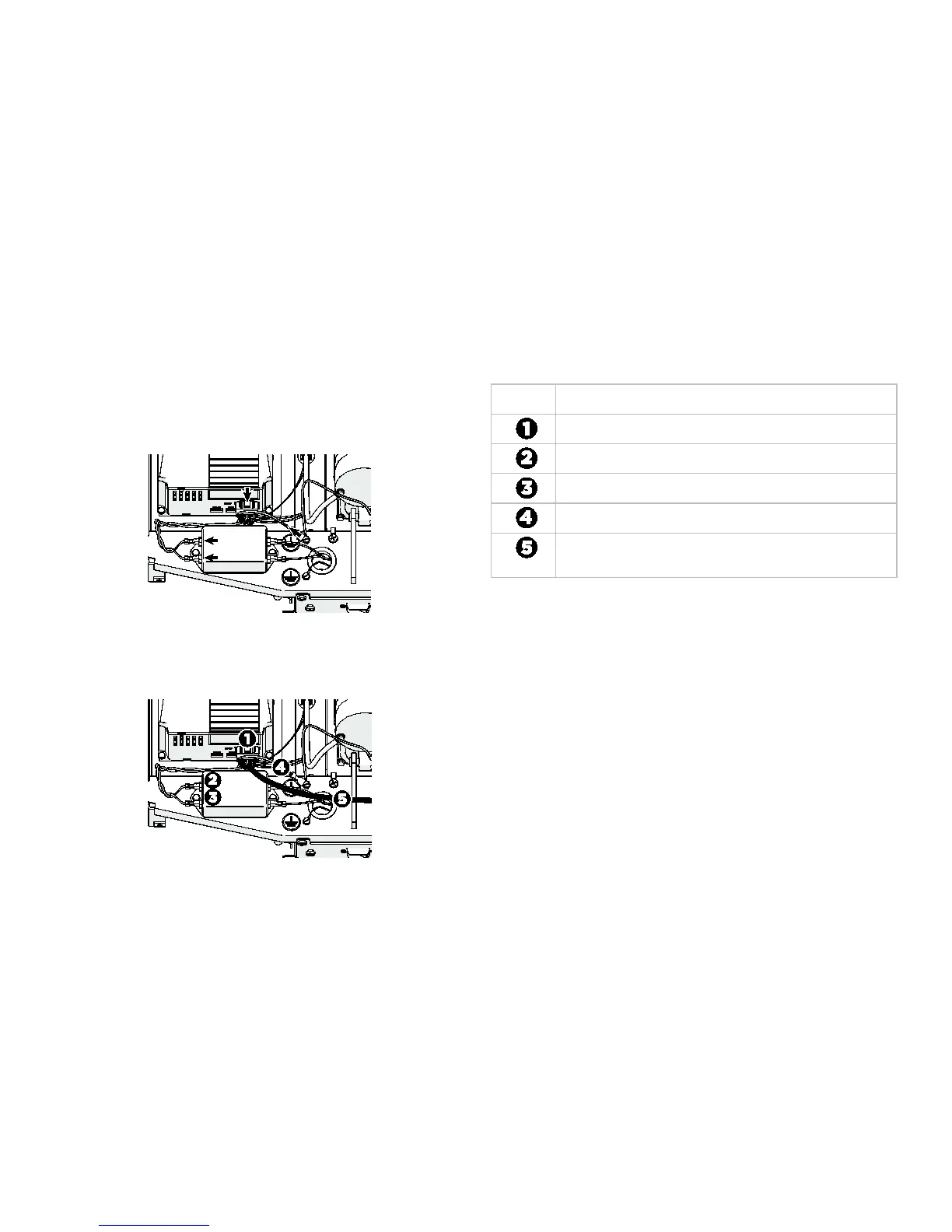

Fig
ura 6
2. Ligue o novo cabo de alimentação de acordo com a Figura 7 e a Tabela 1.
Fig
ura 7
T
abela 1
Posição Conector
Conectores de entrada da unidade motora
Cabo castanho com terminal de ligação rápida
Cabo azul com terminal de ligação rápida
Cabo verde e amarelo com terminal de ligação rápida
Cabo de entrada de CA para o cabo de alimentação da consola
Networked Fitness
3. U
tilize os elementos de fixação de Velcro® para fixar a fonte de alimentaçã
o
no
lado direito da viga transversal frontal na base da passadeira.
4. Ligue o cabo de entrada de CA à tomada da fonte de alimentação.
5. Passe o cabo de saída de CC através dos clipes atrás da fonte de alimentação,
em direção ao suporte vertical à sua direita. Dobre os clipes por cima do cab
o
de s
aída de CC para fixá-lo.
Nota: enrole o cabo em excesso e fixe-o sob os clipes de cabo.
6. Ligue o cabo de alimentação de CA preto, no feixe de cabos de CA, à tomada
da fonte de alimentação.
Importante: a consola Networked Fitness inclui um painel de entradas acessório que
deve ser instalado na passadeira. O painel liga os cabos de TV e Ethernet à rede das
instalações.
