Instale el panel de conectores auxiliares

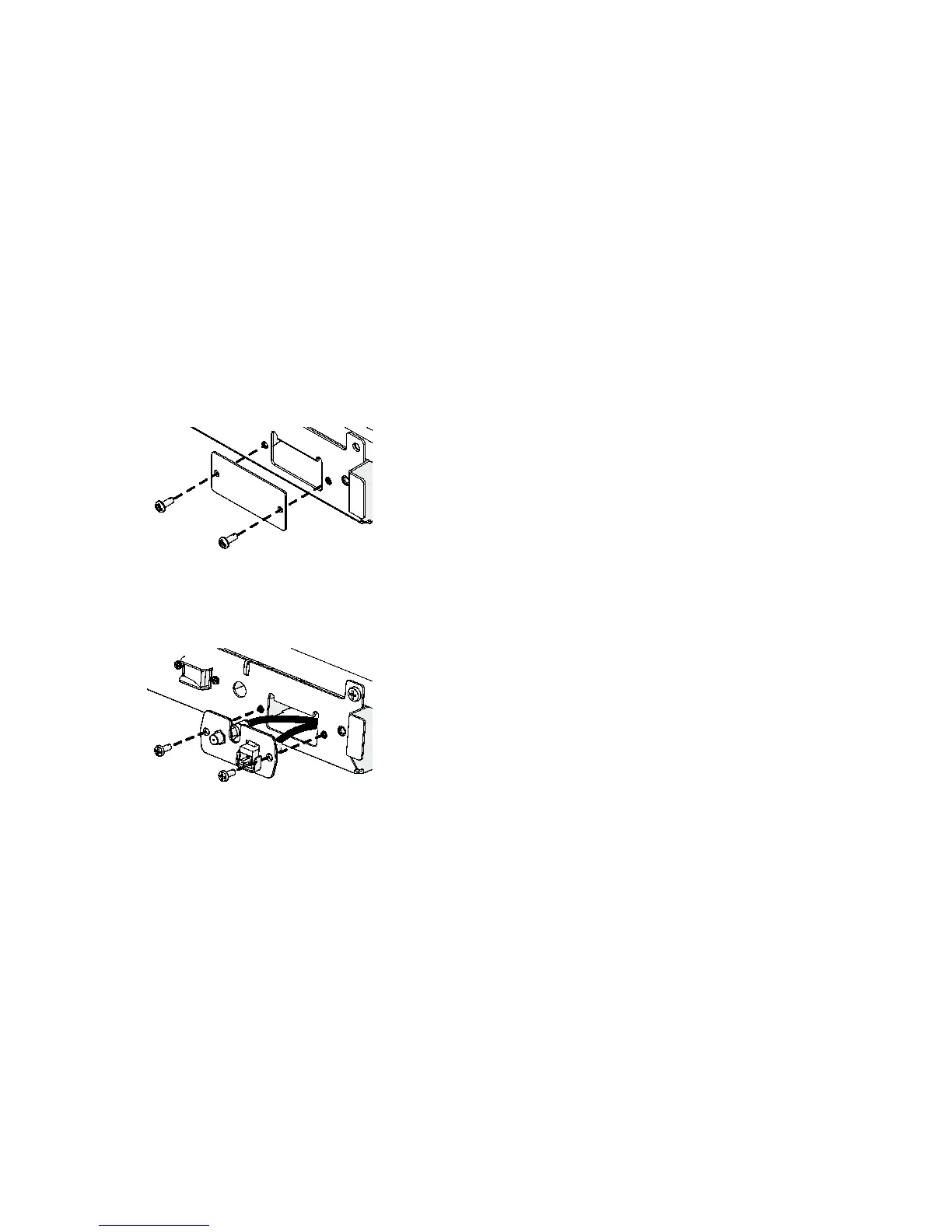

1. Retire los tornillos que aseguran la placa del espacio vacío en la esquina
delantera derecha de la caminadora (vea la Figura 8). Descarte la placa
del espacio vacío.
Fig
ura 8
2. Deslice el conjunto de cables hacia abajo a través del canal en el soporte vertica
l
d
erecho (vea la Figura 9). Coloque el exceso de cable sobre el borde interior de
l
s
oporte y sujételo en su lugar con cinta, si es necesario.
Fig
ura 9
3. P
ase el extremo inferior del cable de TV a través del ojal derecho e insértelo e
n
el c
onector en el interior del panel de conectores. Utilice una llave de 7/16 pulg
de torque para apretar los conectores a 30 pulg-lb.
4. Pas
a presión en el acoplador de ocho pines en el panel de conectores.
5. Coloque los extremos inferiores de todos los cables opcionales de la consola
en la muesca en el borde superior del panel de conectores.
6. Vuelva a colocar el panel y apriete completamente los tornillos
correspondientes.
