Abschließen der Montage

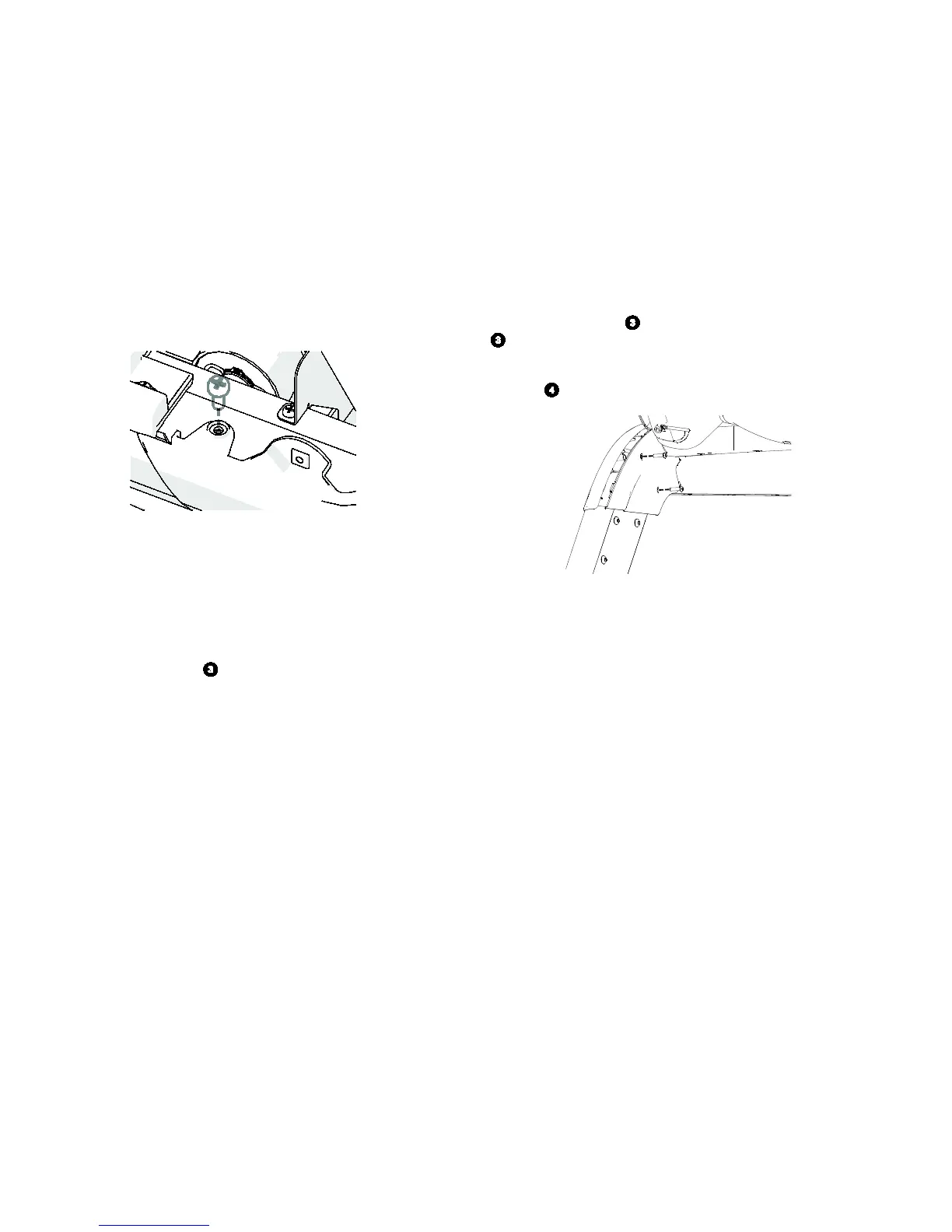

1. Bringen Sie beide Winkelabdeckungen an und befestigen Sie sie mit
jeweils einer Schraube (siehe Abbildung 10).
A
bbildung 10
2. Anweisungen zur Installation der Konsole, einschließlich dem Entferne
n
d
es Stromkabelsatzes, finden Sie in der Installationsanleitung der Konsole.
Kehren Sie anschließend auf diese Seite zurück und führen Sie die
Montage des Laufbands mit dem folgenden Schritt fort.
3. Um die Laufbandabdeckung anzubringen, drücken Sie die untere Kante
der Laufbandabdeckung vorsichtig um die Halterung an der Vorderseite
der Laufbandbasis.
4. Bringen Sie eine Schraube in beiden Seitenbohrungen an. Ziehen Sie
beide Schrauben teilweise fest.
5. Br
ingen Sie eine Schraube in beiden Außenbohrungen und eine Schraube
in die beiden Innenbohrungen an der Vorderseite der Abdeckung an.
Ziehen Sie alle sechs Schrauben etwas an.
6. Bringen Sie die Zugangsabdeckungen mithilfe von vier Schrauben an jedem
Träger an (siehe Abbildung 11).
A
bbildung 11
7. Nachdem Sie die Konsole montiert haben, bringen Sie die rückseitige
Abdeckung wieder an (siehe Abbildung 2).
8. Ziehen Sie alle in den vorangegangenen Schritten verwendeten Schraube
n
in
der folgenden Reihenfolge auf ein Drehmoment von 23 ft-lb an:
• die vier Schrauben, mit denen die Seiten der vertikalen Träger an der
Laufbandbasis befestigt sind (siehe Abbildung 5).
• die zwei Schrauben, mit denen die Ränder der vertikalen Träger an der
Laufbandbasis befestigt sind.
• die sechs Schrauben, mit denen die Konsole an den vertikalen Trägern
befestigt ist.
