Instale o painel de entradas acessório

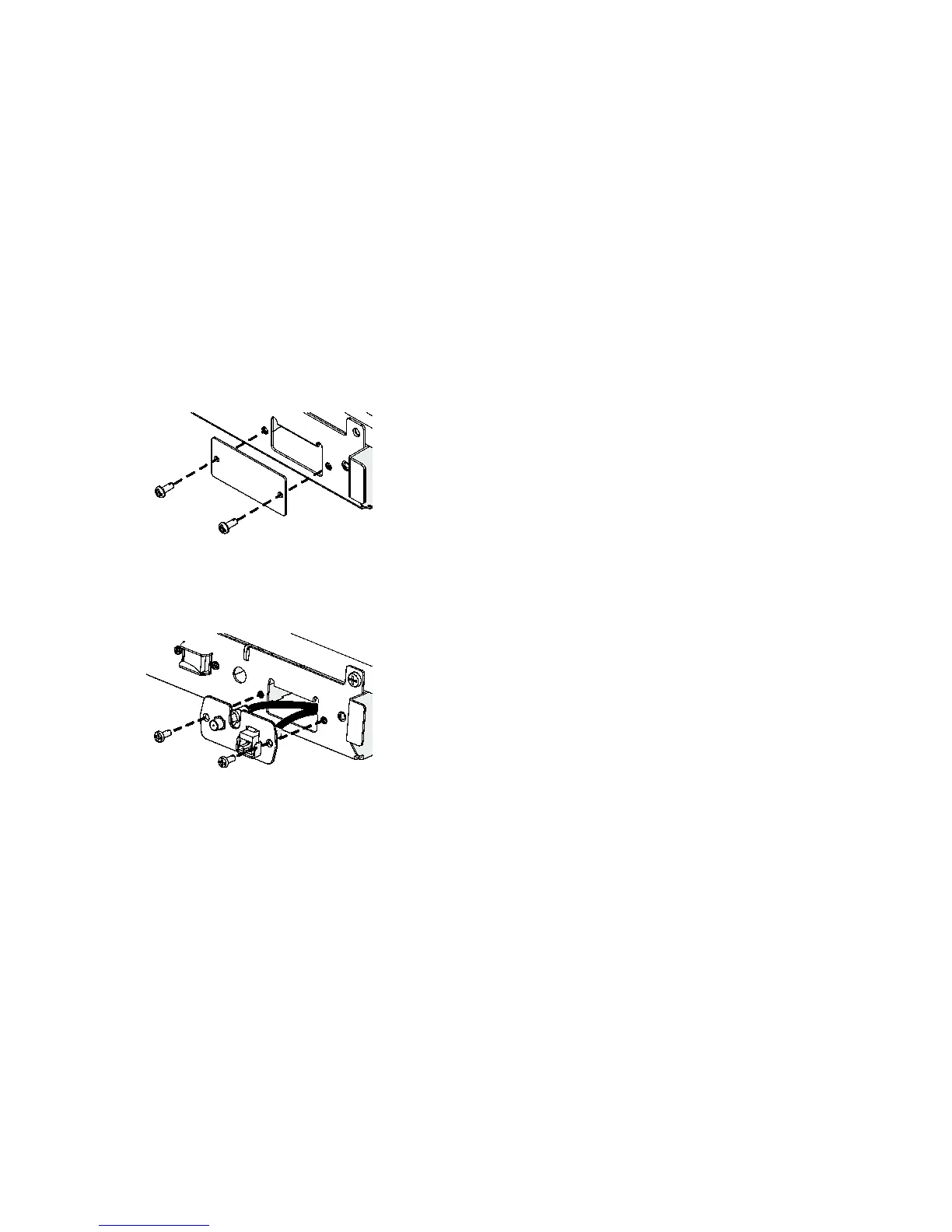

1. Remova os parafusos que fixam a chapa de fecho no canto frontal direito
da passadeira (ver Figura 8). Descarte a chapa de fecho.
Fig
ura 8
2. Passe o conjunto de cabos através do canal no suporte vertical à sua direita
(ver Figura 9). Dobre o cabo em excesso na borda interior do suporte e fixe-
o
co
m fita adesiva, se necessário.
Fig
ura 9
3. P
asse a extremidade inferior do cabo de TV pela alça plástica direita e insira-
a
no
conector instalado no interior do painel de entradas. Utilize uma chave
dinamométrica de 7/16 de polegada para apertar os conectores até 34,5 kgf cm
(30 lbf in).
4. Passe a extremidade inferior do cabo de Ethernet pela alça plástica direita e
insira-a no acoplador de oito pinos no painel de entradas.
5. Encaixe as extremidades inferiores de quaisquer cabos opcionais da consola
no entalhe da borda superior do painel de entradas.
6. Reinstale o painel e aperte totalmente os parafusos correspondentes.
