COMPONENTI
COMPONENTS  COMPONENTES  COMPOSANTES 
COMPONENTEN
9/9
19
18
Tera: spazzole a disco | disc brush
| cepillo de disco | brosse à disque
| Schijfborstel
Tera: spazzole a rulli | Roll brush |
cepillo de rullo | brosse à roleau |
Rolborstel
20
A
2120
2222
18
19
22
22
21
A

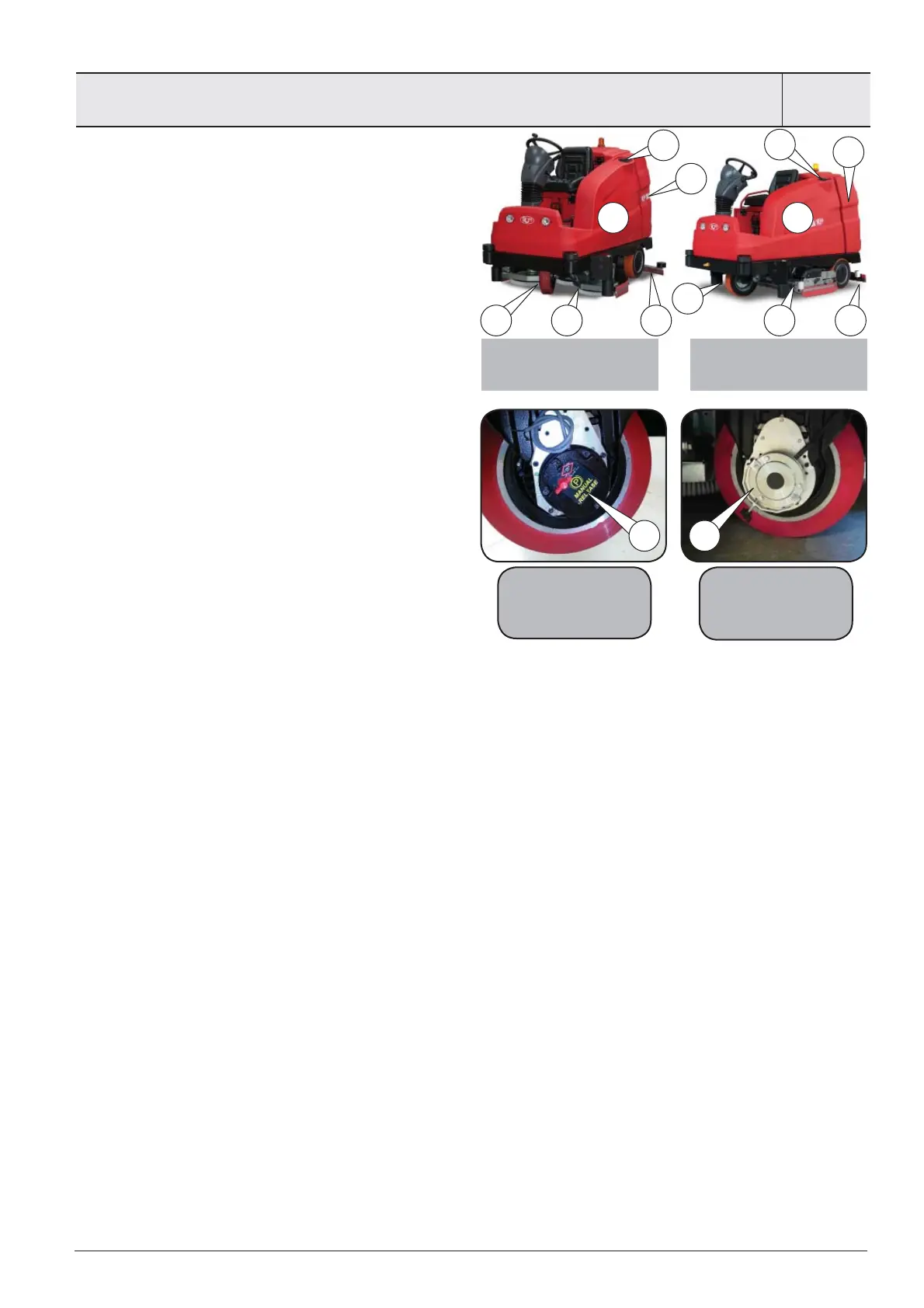

18. Serbatoio soluzione (acqua pulita)
Ad ogni lavaggio, riempire o raboccare con acqua e detergente il serbatoio
aprendo il bocchettone “A”.
19. Serbatoio recupero (acqua sporca)
Contiene l’acqua sporca che dalle spazzole di lavaggio viene aspirata dal tergi-
pavimento. Al termine di ogni lavaggio scaricare l’acqua sporca dal serbatoio e
pulirlo (vedere paragrafo “carico-scarico acqua”).
20. Basamento spazzole
Le spazzole a disco o a rulli montate sul basamento, servono a lavare il pavimen-
to. (vedere capitolo “SPAZZOLE).
21. Tergipavimento
Il tergipavimento aspira l’acqua sporca proveniente dalle spazzole.
(vedere capitolo“Tergipavimento”.)
Fino matricola: 222214 Da matricola: 222215
22. Elettrofreno
Elettromotoruota anteriore trazione con elettrofreno.
Vedere capitolo “Frenatura”.
18. Solution tank (clean water)
At every wash, open outlet “A” to  ll or top-up the tank with water and detergent.
19. Recovery tank (dirty water)
Contains the dirty water which, from the washing brushes, is vacuumed by the
squeegee. At the end of each wash, drain the dirty water from the tank and clean
it (see “water loading-draining” paragraph).
20. Brush base
The disc or roller brushes  tted on the base are used to wash the  oor. (see the
“BRUSHES” chapter).
21. Squeegee
The squeegee vacuums the dirty water coming from the brushes.
(see the “Squeegee” chapter.)
Up to S/N: 222214 From S/N: 222215
22. Electric brake
Front electric drive wheel with electric brake)
See the “Braking” chapter.
18. Depósito de solución (agua limpia)
En cada lavado, llene o reposte el depósito con agua y detergente abriendo la
boca “A”.
19. Depósito de recuperación (agua sucia)
Contiene el agua sucia que sale de los cepillos de lavado y es aspirada por el lim-
piasuelos. Cuando termine cada lavado tire el agua sucia vaciando el depósito y
límpielo (vea el apartado “carga-descarga del agua”).
20. Estructura de los cepillos
Los cepillos de disco o con rodillos montados en la estructura, sirven para lavar el
suelo. (vea el capítulo “CEPILLOS).
21. Limpiasuelos
El limpiasuelos aspira el agua sucia que proviene de los cepillos.
(vea el capítulo“Limpiasuelos”.)
Hasta la matrícula: 222214 Desde la matrícula: 222215
22. Freno eléctrico
Freno eléctrico en la rueda delantera de tracción.
Vea el capítulo “Frenado”.
18. Réservoir solution (eau propre)
A chaque lavage, remplir ou remettre à niveau avec de l’eau et du détergent en
ouvrant le bouchon “A”.
19. Réservoir récupération (eau sale)
Il contient de l’eau sale qui, depuis les brosses de lavage, est aspirée par la raclet-
te. A la  n de chaque lavage, évacuer l’eau sale du réservoir et le nettoyer (voir
paragraphe “remplissage-évacuation” eau).
20. Socle des brosses
Les brosses à disque ou à rouleaux montées sur le socle, servent à laver le sol.
(voir chapitre “BROSSES).
21. Raclette
La raclette aspire l’eau sale provenant des brosses.
(voir chapitre “Raclette”.)
Jusqu’ à au n. Sèrie: 222214 À partir du n. Sèrie: 222215
22. Électro-frein
Roue motrice électrique avant de traction avec électro-frein.
Voir chapitre “Freinage”.
18. Tank met oplossing (zuiver water)
Bij iedere poetsbeurt moet u de vulopening “A” openen om de tank met water en
schoonmaakproduct te vullen.
19. Opvangtank (vuil water)
Deze tank bevat het vuile water dat door de vloerzwabber wordt aangezogen
op de poetsborstels. Op het einde van iedere poetsbeurt moet u het vuile wa-
ter uit deze tank a aten en daarna de tank schoonmaken (zie paragraaf “water
vullen-a aten”).
20. Onderstel borstels
De schijf- of rolborstels die op het onderstel gemonteerd zijn, dienen om de vloer
te poetsen. (zie hoofdstuk “BORSTELS”).
21. Vloerzwabber
De vloerzwabber zuigt het vuile water op dat afkomstig is van de borstels.
(zie hoofdstuk “Vloerzwabber”.)
Tot serienummer: 222214 Van serienummer: 222215
22. Elektrische rem
Elektrisch aangedreven tractievoorwiel met elektrische rem.
Zie hoofdstuk “Afremmen”.
