Renson Fixscreen 100 Slim - Montage der Seitenführungen; Vorbereitung

Fixscreen
®
100 Slim (F)
de
11
6
4
1
3
2
5
1
6
4
2
3
7
5
3
4
2
1
5
6

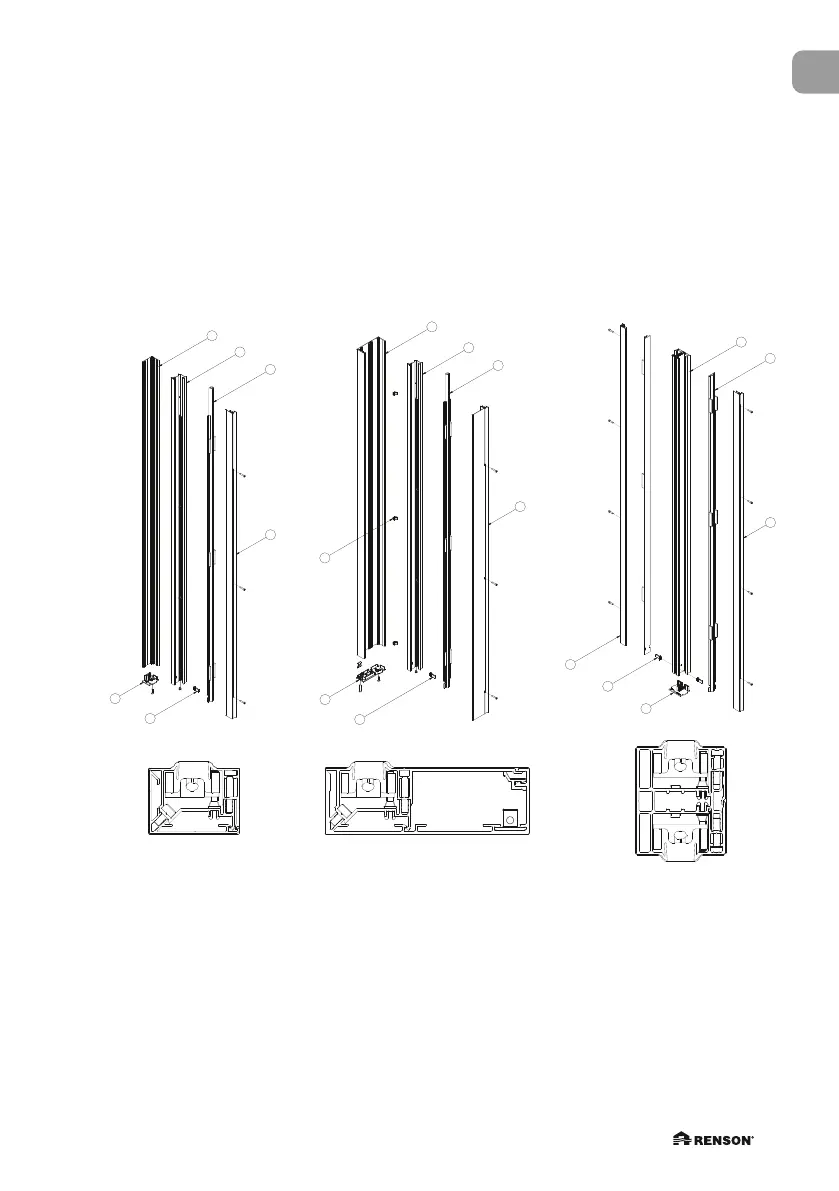

➀
Schmale Seitenführung
festes Profil
➁
Schmale Seitenführung
Zwischenprofil
➂
Reißverschlussführung
➃
Schmale Seitenführung
abnehmbares Profil
➄
Klicker
➅
Abschlusselement
schmale Seitenführung
➀
Tiefe Seitenführung festes
Profil
➁
Tiefe Seitenführung
Zwischenprofil
➂
Reißverschlussführung
➃
Tiefe Seitenführung
abnehmbares Profil
➄
Klicker
➅
Abschlusselement tiefe
Seitenführung
➆
Stütze tiefe Seitenführung
➀
Kupplungsseitenführung
festes Profil
➁
Reißverschlussführung
➂
Kupplungsseitenführung
abnehmbares Profil 1
➃
Abschlusselement
Kupplungsseitenführung
➄
Klicker
➅
Kupplungsseitenführung
abnehmbares Profil 2
3.2 • Montage der Seitenführungen
3.2.1 • Vorbereitung
Seitenführung G Seitenführung D Kupplungsseitenführung K
• Demontieren Sie die dreiteiligen Seitenführungen, bei einem gekoppelten Screen auch das
Kupplungsseitenführung.
• Brauchen Sie ein Torx-Schlüssel T20 für die Abschraubung von das abnehmbares Profil der
Seitenführungen.
