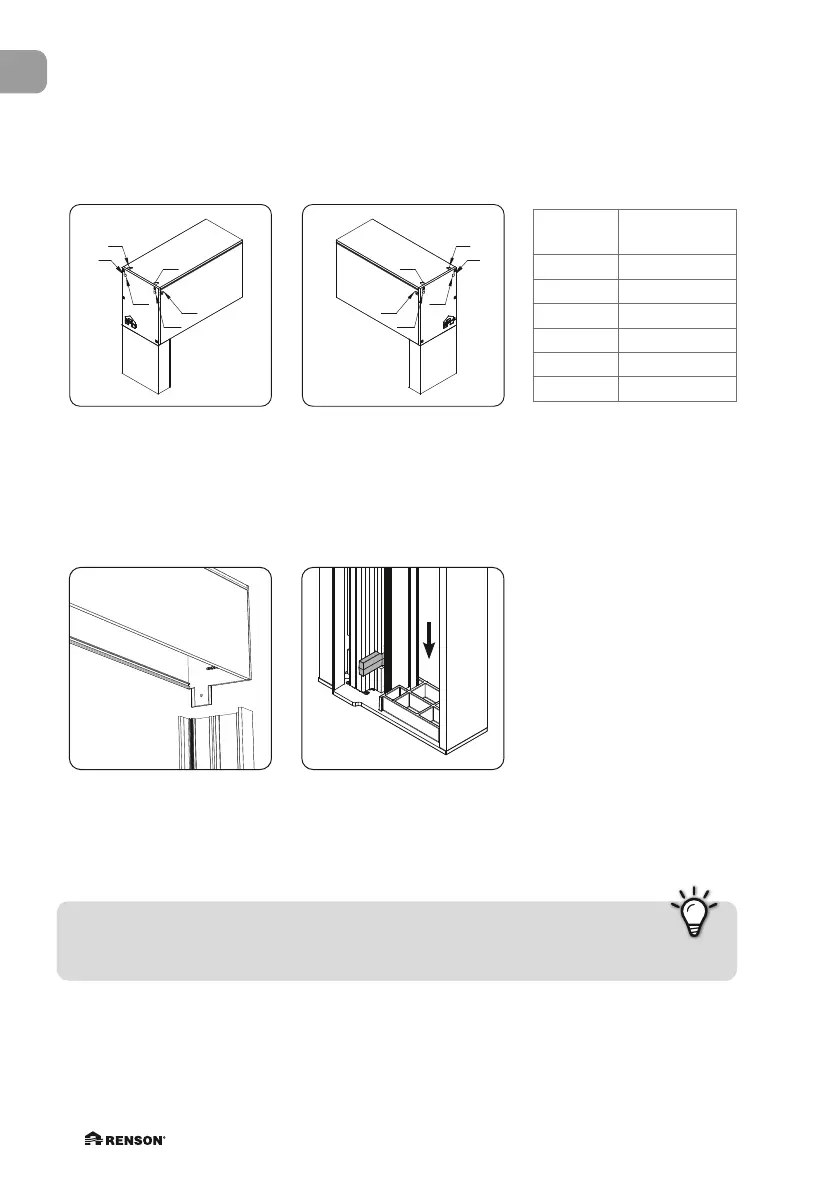

Renson Fixscreen 100 Slim - Montage der Kassette; Kabelführung; Fixieren der Kassette

Fixscreen
®
100 Slim (F)
de
16
Wenn sich der Netzanschluss innerhalb des Gebäudes befindet, bohren Sie unter
Berücksichtigung der Anordnung der Kabelführung ein 10 mm großes Loch, um den Zugang
zum Inneren des Gebäudes oder der Konstruktion herzustellen: (B, F, H, N, W, & V).
3.3 • Montage der Kassette
3.3.1 • Kabelführung
3.3.2 • Fixieren der Kassette
CF1
CF2
LF
LV
LB
LH
LW
LN
RF
RV
RB
RH
RW
RN
LF
LV
LB
LH
LW
LN
RF
RV
RB
RH
RW
RN
110
35
48
35
48
58
Fertige Höhe
Finished height
Hauteur finie
Afgewerkte hoogte
CF1
CF2
LF
LV
LB
LH
LW
LN
RF
RV
RB
RH
RW
RN
LF
LV
LB
LH
LW
LN
RF
RV
RB
RH
RW
RN
110
35
48
35
48
58
Fertige Höhe
Finished height
Hauteur finie
Afgewerkte hoogte
LINKS RECHTS
Durch-
führung
Platz
Durchführung
B hinten
F oben
H seiten
N vor
V oben
W seiten
Platzieren Sie die leere
Kassette auf das feste Profil
der Seitenführungen.
Beachten Sie die Position
der Seitenführung. Der
Klicker (schwarz)
➄
befindet
sich an der Unterseite der
Seitenführung.
Tipp:
Nachdem Sie die Kassette auf das feste Profil der Seitenführung gesetzt haben,
kontrollieren Sie sie mit der Wasserwaage, bevor Sie fortfahren.
