Renson Fixscreen 100 Slim - Anweisungen für die Montage der Seitenführung an der Brüstung

Fixscreen
®
100 Slim (F)
de
15
3.2.4 • Anweisungen für die Montage der Seitenführung an der Brüstung
In der angegebenen Höhe der Brüstung wurde eine Einkerbung im Seitenkanal angebracht. Die
Einkerbung macht es einfach, den Seitenkanal während der Wartung zu (de-)montieren.
Bei der Anwendung für eine Brüstung unterscheidet sich der Einbau des Seitenkanals leicht von
EW 7B, die anderen Schritte sind identisch.
Seitenkanal D für Brüstung: Der Seitenkanal wird hinter dem Brüstungsprofil am Fensterprofil oder
in der Laibung montiert.
Platzieren Sie dann das abnehmbare Profil der tiefen Seitenführung oberhalb der Brüstung.
Schrauben Sie diese Profile an die Seitenführung fest.
Spreizen Sie die Stützen
➆
über die Seitenführung und achten
Sie darauf, dass immer eine Stütze
➆
oberhalb und unterhalb
der Einkerbung angebracht wird.

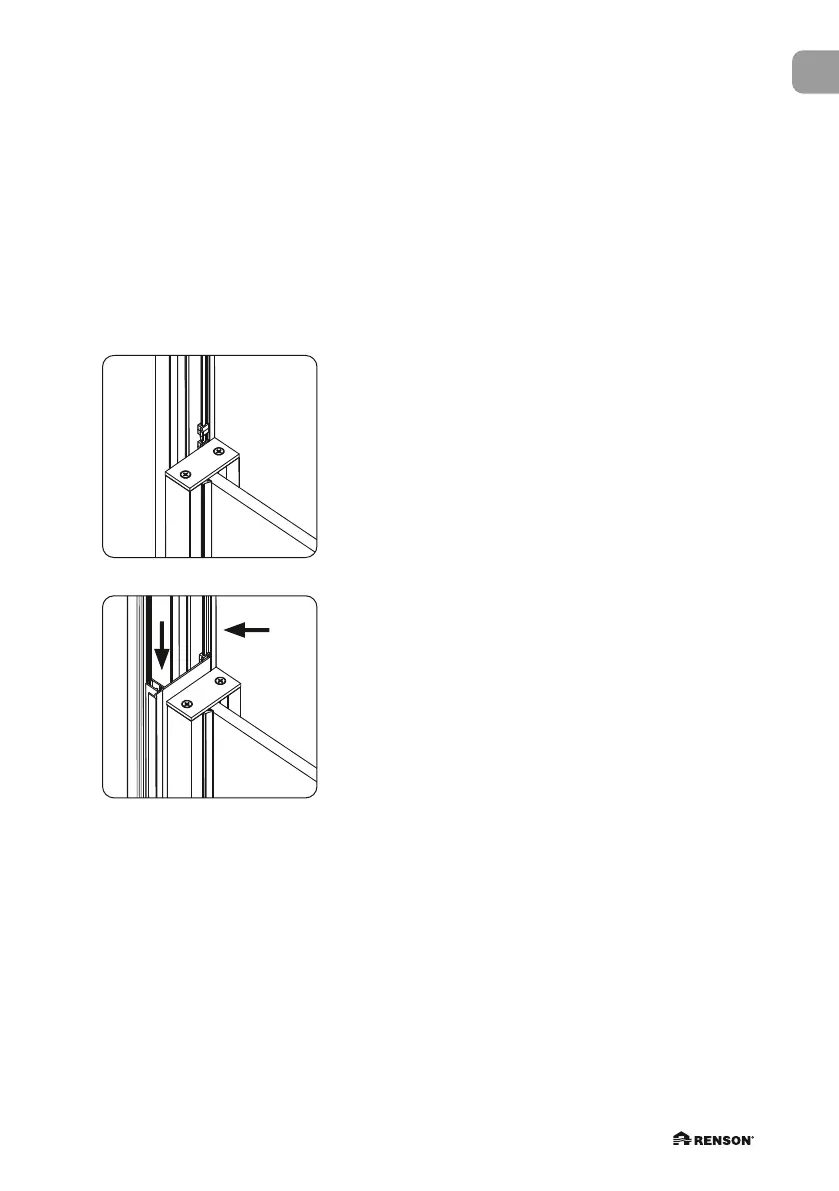

Montieren Sie zunächst das abnehmbare Profil der tiefen
Seitenführung hinter der Brüstung. Da dies kleiner ist als das
abnehmbare Profil der tiefen Seitenführung, die oberhalb der
Balustrade angebracht ist, kann es leicht von oben hinter die
Brüstung geschoben werden.
