Fixscreen
®
100 Slim (F)
de
17

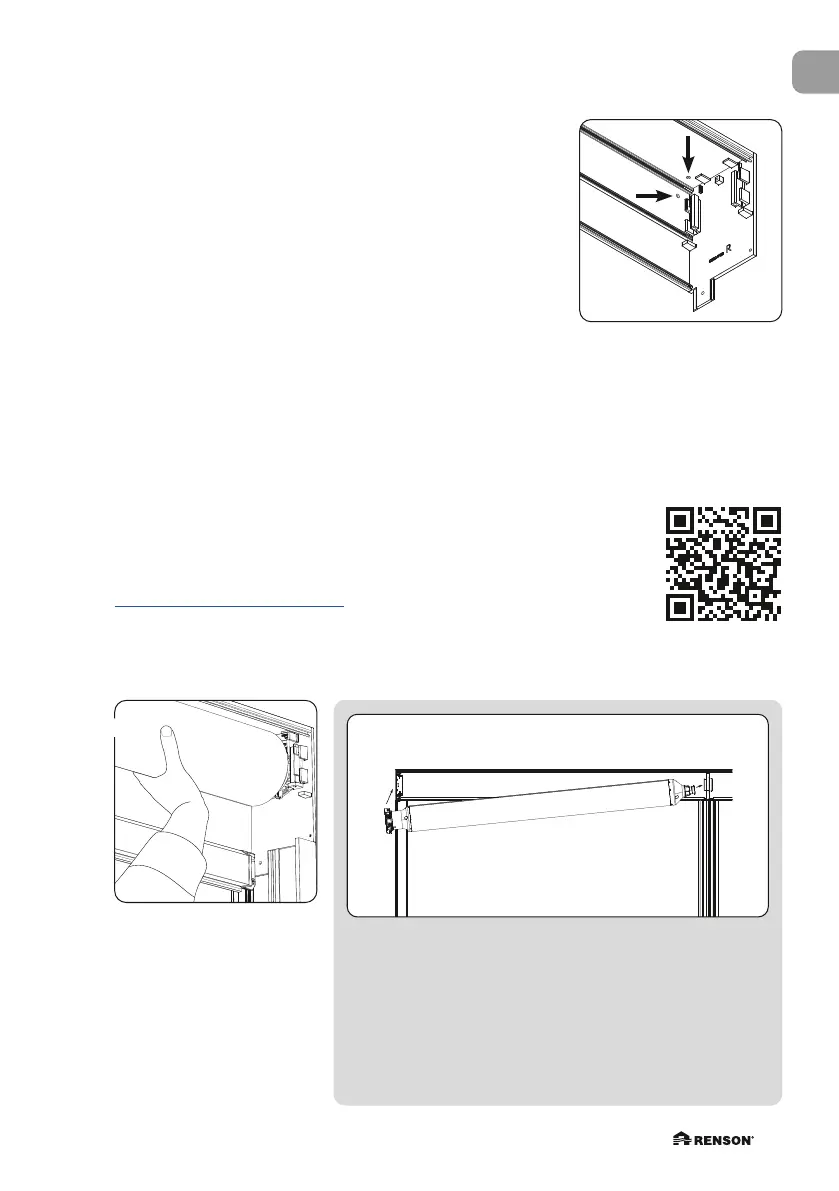

Schieben Sie die Tuchsatz in
ihre ursprüngliche Position
(mit dem Screen nach unten)
zurück. Unterstützen Sie
dabei die Endschiene! Dank
Connect&Go-Technologie
verläuft dieser Vorgang
reibungslos.
Bei einer Kupplungsseitenführung passt man zunächst den
Tuchsatz in das Koppelstück (A) ein. Danach schieben Sie
den Tuchsatz in das Einsatzstück (B) und befestigen Sie
den Kunststoffschieber an den Seitenkonsolen.
Platzieren Sie zuerst den Teil, in dem sich der Motor
befindet, und setzen Sie dann das Teil des Lagers ein
(für eine sicherere Montage). Stützen Sie hierbei die
Endschiene ab. Dank der Connect&Go-Technologie
verläuft dies reibungslos.
➊
Drawn :
Date Saved :
Scale :
Size :
www.renson.eu - 8790 Waregem (Belgium)
A3
Use. :
FE100 SLIM 2.0
R
R E N S O N
Creating healthy spaces
Sheet :
Description :
Part. nr. :
Doc. nr.:
State :
Mat. : Finish : Weight : Volum e : Base part : Tol. :
clipp
1 /1
borging
13/12/2022
N/A 3715,737 cm³
Fixscreen 100 evo Slim
1 : 2
This drawing is owned by RENS ON and may not be copied
or shown to third parties without written permission.
units in mm
Area :
-
Revision
-
Die Kassette muss immer fixiert werden, wie auf der
Zeichnung angegeben.
Anweisungen zum Sichern:
Um zu verhindern, dass sich die Kassette während des Trans-
ports oder nach der Montage aus den Seitenführungen löst:
• Sichern Sie die Kassette immer an den Enden, so nah wie
möglich an den Seitenkonsolen (siehe Zeichnung).
Beachten Sie, dass:
• die Schrauben möglichst nahe in der Ecke der Kassette
angebracht werden, damit jeder Kontakt zwischen dem
aufgerollten Tuch und dem Schraubenkopf vermieden wird.
• das Kabel nicht eingeklemmt wird.
Für die Sicherung des Fensters: Verwenden Sie vorzugsweise die Renson-Montagekonsole
(S6021033).
Für die Sicherung an der darunter liegenden Konstruktion: Verwenden Sie Karosseriescheiben.
Um ein Durchhängen der Kassette zu verhindern:
• Bei einer Breite von > 3 m ist eine zusätzliche Sicherung der Kassette
in der Mitte erforderlich. Verwenden Sie hierfür vorzugsweise die
Renson-Montagekonsole (S6021033) zur Sicherung am Fenster.
Weitere Informationen über die Montagekonsole unter
www.renson.eu/fixation-brackets
3.3.3 • Montage des Tuchsatzes
B
A
